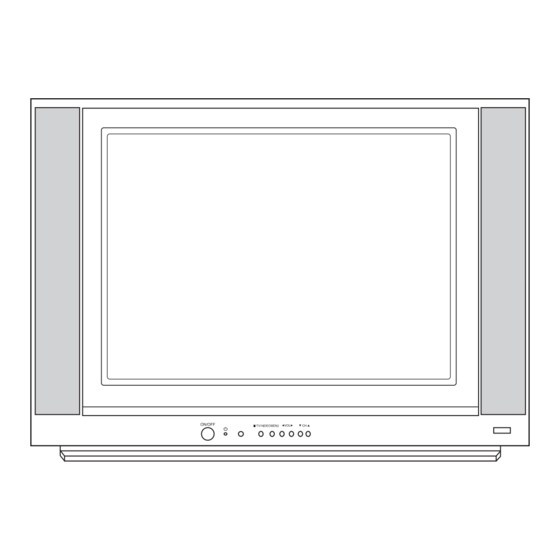

- Página 1 TELEVISOR A COLORES MANUAL DE SERVICIO CHASIS : SC-023A MODELO : RP-15FD10 ATENCIÓN Antes de dar servicio al chasis, lea las PRECAUCIONES DE SEGURIDAD en este manual.
-
Página 2: Tabla De Contenido
CONTENIDO PRECAUCIONES DE SEGURIDAD................................3 DESCRIPCION DE LOS CONTROLES ..............................4 INSTRUCCIONES DE AJUSTE .................................7 VISTA EN DESPIECE ....................................14 LISTA DE VISTA EN DESPIECE ................................15 LISTA DE PARTES DE REPUESTO ................................16 DIAGRAMA ESQUEMÁTICO ..................................TABLERO DE CIRCUITO IMPRESO ................................GUÍA PARA UBICAR LOS COMPONENTES .............................. BÚSQUEDA DE FALLAS .................................... -
Página 3: Precauciones De Seguridad
PRECAUCIONES DE SEGURIDAD ADVERTENCIA: Antes de dar servicio a este chasis, lea "PRECAUCIONES RESPECTO A RADIACION POR RAYOS X", "INSTRUCCIONES DE SEGURIDAD" y "AVISO SOBRE SEGURIDAD DE PRODUCTOS" PRECAUCIONES RESPECTO A RADIACION POR RAYOS "X" 1. El voltaje excesivo puede causar RADIACIÓN POR RAYOS 2. -
Página 4: Descripcion De Los Controles
DESCRIPCION DE LOS CONTROLES 1. BOTON ENCENDIDO (o ON/OFF) Refiérase al "Encendido / Apagado del TV". 2. BOTONES NUMERADOS Para seleccionar directamente el canal deseado. 3. BOTON APC (Control Automático de la Imagen) Para ajustar la imagen establecida por la fábrica. 4. - Página 5 POWER MUTE MEMORY AUTOPRG. /ERASE REVIEW WIDE/ZOOM SURROUND TV/VIDEO MEMORY EYE/ AUTOPRG. /ERASE REVIEW PICTURE ENTER MEMORY EYE/ AUTOPRG. /ERASE MEMORY EYE/ AUTOPRG. /ERASE REVIEW WIDE/ZOOM PICTURE REVIEW SOUND PICTURE TURBO 14. BOTON SLEEP 20. BOTON TURBO SOUND/TURBO-S Para fijar el tiempo de apagado, si desea dormir. (Algunos modelos) Para seleccionar Turbosonido.
- Página 6 Esta es una presentación simplificada del panel frontal. TV/VIDEO STAND BY POWER TV/VIDEO MENU MENU 21 22 12 4 ON/OFF TURBO STAND BY ON/OFF SOUND PICTURE STAND BY TV/VIDEO MENU 12 4 21 22 TV/VIDEO MENU POWER MENU STAND BY TV/VIDEO ON/OFF TV/VIDEO...
-
Página 7: Instrucciones De Ajuste
(Tenga cuidado con el ARO si el magneto de dos polos está abierto más de 30 grados) 3. Ajuste del Voltaje AGC 3.1 Pasos preliminares (1) Provea 65db (!1db) LG de señal estándar. (480NC, patrón digital, 13CH). <Fig. 1> (2) Conecte el multímetro al C102 (Verificación del AGC). -
Página 8: Ajuste De Foco
Colores : R/B, R/G, B/G <Unidad : mm> 7.1 Pasos Preliminares pantalla por más de 15 minutos. (1) Reciba el patrón estándar LG (patrón digital, 480NC, La posición de ajuste es 13CH). el centro del círculo (2) Ajuste la condición de imagen al modo “CLEAR”. -
Página 9: Ajuste De Sub-Tinte
9. Ajuste de Sub-Tinte (1) Reciba el SMPTE . (2) Seleccione el modo de Sub-Tinte presionando el botón ADJ o SVC en el control remoto de svc. (3) Ajuste hasta que el color tapa y fondo se parezcan con los botones VOLF, G. 10. - Página 10 11. IIC BUS Tabla de datos de ajuste 11.1 21¡ ¡ – – FLAT Model Menú Ajuste Rango Ajuste Inicial Remark S - 0 RF AGC AGC Voltage Adj. 0 ~ 63 Necessary S - 1 H POSIT Horizontal Postilion 0 ~ 31 Necessary S - 2...
-
Página 11: Iic Bus Tabla De Datos De Ajuste(Sub)
11.2 14/20/21¡ ¡ – – Normal Model Ajuste Rango Ajuste Inicial Remark Menú S - 0 RF AGC AAGC Voltage Adj. 0 ~ 63 Necessary S - 1 H POSIT Horizontal Postilion 0 ~ 31 Necessary S - 2 V-POS Vertical Position 0 ~ 7 Necessary... - Página 12 - 12 -...
- Página 13 MEMO - 13 -...
-
Página 14: Vista En Despiece
VISTA EN DESPIECE - 14 -... -
Página 15: Lista De Vista En Despiece
LISTA DE VISTA EN DESPIECE Description Part No. 6334V15002A CPT,A36QDV270X LG-PHILIPS DISPLAYS 16KHZ Q(FREE) 6334V15001A CPT,S/S CPT 120-C93G SPEAKER,GENERAL C091P06K1459 LG FOSTER 8 OHM 5/ 7W 80 DB 90*50 4810V00304A BRACKET,SPK ,CT-15Q90 150-D02D COIL,DEGAUSSING,CU 16 40T 8 OHM 6150Z-1200D DY,DC15SPFL1 EDT2 6150V-1019A... -
Página 16: Lista De Partes De Repuesto
LISTA DE PARTES DE REPUESTO For Capacitor & Resistors, the CC, CX, CK, CN : Ceramic RD : Carbon Film charactors at 2nd and 3rd digit CQ : Polyestor RS : Metal Oxide Film in the P/No. means as follows; CE : Electrolytic RN : Metal Film RUN DATE : 2005.1.28... - Página 17 For Capacitor & Resistors, the CC, CX, CK, CN : Ceramic RD : Carbon Film charactors at 2nd and 3rd digit CQ : Polyestor RS : Metal Oxide Film in the P/No. means as follows; CE : Electrolytic RN : Metal Film RF : Fusible LOCA.
- Página 18 For Capacitor & Resistors, the CC, CX, CK, CN : Ceramic RD : Carbon Film charactors at 2nd and 3rd digit CQ : Polyestor RS : Metal Oxide Film in the P/No. means as follows; CE : Electrolytic RN : Metal Film RF : Fusible LOCA.
- Página 19 For Capacitor & Resistors, the CC, CX, CK, CN : Ceramic RD : Carbon Film charactors at 2nd and 3rd digit CQ : Polyestor RS : Metal Oxide Film in the P/No. means as follows; CE : Electrolytic RN : Metal Film RF : Fusible LOCA.
- Página 20 For Capacitor & Resistors, the CC, CX, CK, CN : Ceramic RD : Carbon Film charactors at 2nd and 3rd digit CQ : Polyestor RS : Metal Oxide Film in the P/No. means as follows; CE : Electrolytic RN : Metal Film RF : Fusible LOCA.
- Página 21 Feb., 2005 P/NO : 3828VD0189G Printed in Korea...
-
Página 22: Tablero De Circuito Impreso
TABLERO DE CIRCUITO IMPRESO GUÍA PARA UBICAR LOS COMPONENTES MAIN & CPT C1 ..D3 C246 ..C5 C606..A2 C811 ..G3 D820 ..D2 G9...F1 IC603 ..D5 J303 ..D4 J662 ..C1 L903 ..B1 Q904 ..A1 R204 ..D4 R412 ..D3 R801..F3 T801 ..E3 C2 ..D3 C270 ..C1 C607..B3 C812..E3...
