GUIDA RAPIDA
PER LA MESSA IN SERVIZIO DELL'APPARECCHIATURA
DI RIFASAMENTO FISSA O AUTOMATICA
NOTA DI SICUREZZA
L'accesso ai componenti interni per installazione, regolazione, ispezione e manutenzione deve essere affidato esclusivamente
a personale qualificato incaricato allo scopo. Qualsiasi operazione deve essere svolta in conformità alla legislazione e alla
normativa vigenti in materia di sicurezza personale e tramite l'utilizzo di strumenti di protezione adeguati. Interventi non
autorizzati potrebbero causare il malfunzionamento o il danneggiamento del quadro di rifasamento. In tal caso, le clausole di
garanzia e la responsabilità del Fabbricante perderebbero automaticamente di validità.
Il Fabbricante non si riterrà responsabile per danni diretti o indiretti causati a persone o cose in caso di errato
montaggio delle apparecchiature o di un loro uso non adeguato.
COLLEGAMENTO ALLA RETE
Collegare le tre fasi della linea ai morsetti contrassegnati 1-2-3 o R-S-T (L1-L2-L3). Porre particolare attenzione al
dimensionamento della linea di alimentazione dell'apparecchiatura di rifasamento e di eventuali organi di manovra
e/o protezione in quanto devono essere dimensionati per poter sopportare almeno una corrente pari a 1,5 volte la
corrente nominale della batteria.
COLLEGAMENTO DEL CAVO DI TERRA
Collegare il cavo di terra all'apposita connessione predisposta sull'apparecchiatura. La dimensione del conduttore
di terra dovrà essere almeno pari al 60% del conduttore di fase (esempio: cavo di fase da 120mm
– cavo di terra
2
almeno 70mm
).
2
Terminate le operazioni soprariportate dare tensione all'apparecchiatura. Nel caso di apparecchiature non
automatiche la messa in servizio è terminata.
Le operazioni successive possono essere eseguite unicamente su apparecchiature di rifasamento automatiche.
ATTENZIONE: tutti i parametri del regolatore sono impostati in fabbrica ad eccezione del valore del primario
del TA. Per modificare altri valori consultare il manuale del regolatore di potenza reattiva in allegato
all'apparecchiatura (scaricabile anche dall'area download del sito www.icar.com) ed eventualmente
contattare il servizio Assistenza ICAR PQS.
IMPOSTAZIONE DEL REGOLATORE DI POTENZA REATTIVA
Regolatore RPC 5LGA
All'accensione dell'apparecchiatura il display del regolatore visualizzerà la scritta "Ct" lampeggiante.
Premere il tasto ▲ per inserire il valore del primario del trasformatore amperometrico.
Inserito il valore premere il tasto
per confermare.
Regolatore RPC 8LGA
All'accensione dell'apparecchiatura il display del regolatore visualizzerà la scritta "Ct" lampeggiante.
Premere il tasto ▲ per inserire il valore del primario del trasformatore amperometrico.
Inserito il valore premere il tasto
per confermare.
ALL65 mar19 10098513
1 / 16

Publicidad

Tabla de contenido
loading

Resumen de contenidos para ORTEA NEXT ICAR RPC 5LGA

  • Página 1 GUIDA RAPIDA PER LA MESSA IN SERVIZIO DELL’APPARECCHIATURA DI RIFASAMENTO FISSA O AUTOMATICA NOTA DI SICUREZZA L’accesso ai componenti interni per installazione, regolazione, ispezione e manutenzione deve essere affidato esclusivamente a personale qualificato incaricato allo scopo. Qualsiasi operazione deve essere svolta in conformità alla legislazione e alla normativa vigenti in materia di sicurezza personale e tramite l’utilizzo di strumenti di protezione adeguati.

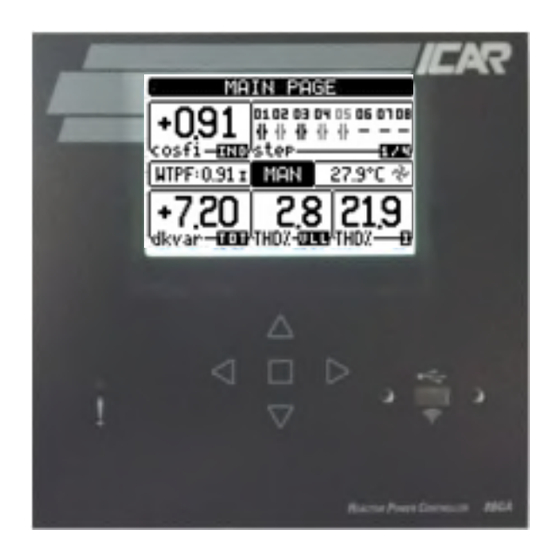

  • Página 2 ICAR by ORTEA NEXT ALL65 mar19 Regolatore RPC 8BGA Descrizione del fronte  Tasti di navigazione  Tasto di conferma  Led di allarme Porta ottica per connessione WIFI e Impostazione parametri funzionali Alla prima messa in tensione del rifasatore, le operazioni da fare sono: a) Inserire data e ora.
  • Página 3 ICAR by ORTEA NEXT ALL65 mar19 Schermata principale Campo testo descrittivo. Può essere modificato dal menù IMPOSTAZIONI  M01 UTILITA’  P01.09 DESCRIZ. IMPIANTO Cosφ istantaneo dell’impianto. IND= induttivo, CAP= capacitivo Stato degli step comandati dal regolatore. Simbolo nero: step attivato.
  • Página 4: Informazioni E Assistenza Tecnica

    ICAR by ORTEA NEXT ALL65 mar19 SIGNIFICATO CODICE ALLARME Tensione impianto troppo alta La tensione misurata è superiore alla soglia impostata con P17.13. La temperatura del quadro è superiore alla soglia impostata con Temperatura quadro troppo alta P17.06. Sovraccarico corrente Il sovraccarico dei condensatori calcolato è...
  • Página 5: Safety Notice

    QUICK GUIDE FOR THE COMMISSIONING OF FIXED OR AUTOMATIC POWER FACTOR CORRECTION EQUIPMENT SAFETY NOTICE Access to inner components for installation, setting, inspection and maintenance must be granted only to qualified personnel in charge of such operations. Any activity must be carried out in compliance with the enforced regulations and legislation concerning personal safety and using adequate protective tools.
  • Página 6 ICAR by ORTEA NEXT ALL65 mar19 RPC 8BGA Regulator Front description  Navigation keys  Confirmation key  Alarm LED Optical port for WIFI e USB connection Parameters set-up At the first power up of the automatic power factor correction equipment, carry out the following operations: a) Enter date and time.
  • Página 7 ICAR by ORTEA NEXT ALL65 mar19 Main page Descriptive text field. It can be changed from the SETUP menu  M01 UTILITY  P01.09 SITE ID System real time cosφ. IND= inductive, CAP= capacitive State of steps controlled by the controller. Black symbol: step inserted. Gray symbol: step not inserted.
  • Página 8 ICAR by ORTEA NEXT ALL65 mar19 CODE ALARM MEANING The measured voltage is higher than the threshold set Voltage too high with P17.13. The panel temperature is higher than threshold set with Panel temperature too high P17.06. The calculated capacitor current overload is higher than Capacitor current overload threshold set with P17.08 and/or P17.09.
  • Página 9 GUIDE RAPIDE POUR LA MISE EN SERVICE DES BATTERIES DE CONDENSATEURS FIXXES OU AUTOMATIQUES INFORMATIONS SUR LA SÉCURITÉ L'accès aux composants intérieurs pour l'installation, le réglage, l'inspection et l'entretien ne doit être accordé qu'au personnel qualifié chargé de ces opérations. Toute activité doit être effectuée en conformité avec les réglementations et la législation appliquées en matière de sécurité...
  • Página 10 ICAR by ORTEA NEXT ALL65 mar19 Régulateur RPC 8BGA Description de la face avant  Touches de navigation  Touche de confirmation  Led d’alarme Port optique pour WIFI et connexion USB Paramétrage Opérations initiales de paramétrage des équipements de compensation d’énergie réactive : a) Entrer la date et l’heure.
  • Página 11 ICAR by ORTEA NEXT ALL65 mar19 Page principale Plage de description en texte. Cette plage peut être modifiée à partir du menu REGLAGES  M01 UTILITAIRE  P01.09 DESCRIP.LIEU Valeur de cosφ. en temps réel IND= inductif, CAP= capacitif Etat des gradins contrôlés par le régulateur. Symbole noir= gradins enclenchés.
  • Página 12 ICAR by ORTEA NEXT ALL65 mar19 CODE ALARM SIGNIFICATION Le courant de l’installation mesuré est supérieur au maximum Courant trop élevée acceptable pour la mesure. La tension mesurée est plus basse que le seuil paramétré Tension trop basse avec le P17.14.
  • Página 13: Para El Puesta En Marcha Del Equipo De Corrección De Factor De Potencia Fijo O Automatico

    GUIA RAPIDA PARA EL PUESTA EN MARCHA DEL EQUIPO DE CORRECCIÓN DE FACTOR DE POTENCIA FIJO O AUTOMATICO NOTA DE SEGURIDAD El acceso a los componentes internos para la instalación, el ajuste, la inspección y el mantenimiento debe confiarse únicamente al personal cualificado encargado del propósito. Cualquier operación debe realizarse de acuerdo con las leyes y reglamentos vigentes en el ámbito de la seguridad personal y mediante el uso de instrumentos de protección apropiados.
  • Página 14 ICAR by ORTEA NEXT ALL65 mar19 Regulador RPC 8BGA Descripción del Frente  Botones de navegación  Botón de confirmación  Alarma led Puerto óptico para Conexión WIFI y USB Configuración de Parámetros En el primer encendido del equipo de corrección automática del factor de potencia, realice las siguientes operaciones: a) Ingrese la fecha y la hora.
  • Página 15: Descripción

    ICAR by ORTEA NEXT ALL65 mar19 Página principal Campo de texto descriptivo. Se puede cambiar desde el menú CONFIGURACIÓN → M01 UTILIDAD → P01.09 ID DE SITIO Sistema en tiempo real cosφ. IND = inductivo, CAP = capacitivo Estado de los pasos controlados por el controlador. Símbolo negro: paso insertado.
  • Página 16: Conexión Del Transformador De Corriente De Línea (Tc)

    ICAR by ORTEA NEXT ALL65 mar19 CODE ALARMA DESCRIPCIÓN El voltaje medido es menor que el umbral establecido con Voltaje muy bajo P17.14. El voltaje medido es más alto que el umbral establecido con Voltaje muy alto P17.13 La temperatura del panel es muy...
