2

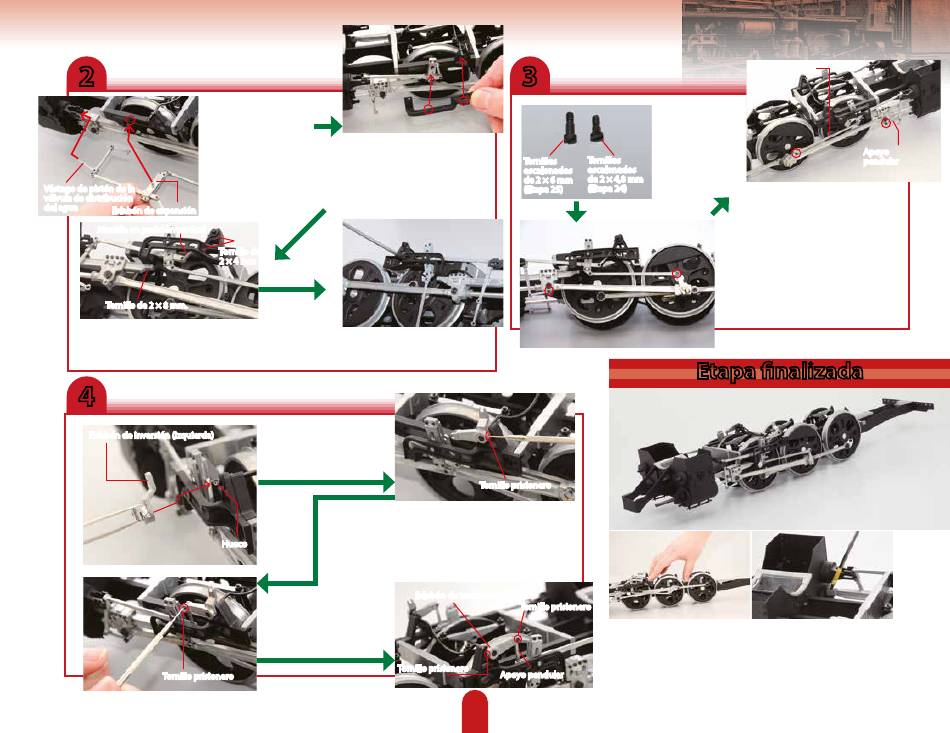

Introduce el vástago de pistón
de la válvula de distribución
del agua en el agujero
situado en la guía de cola del
pistón corredero de la válvula
de distribución del agua. A
continuación, coloca el saliente
sobre la placa interior del
Vástago de pistón de la
eslabón de expansión en el
válvula de distribución
agujero de la placa motriz.
del agua
Eslabón de expansión
Mantén en posición vertical
Tornillo de
2 × 4 mm
Tornillo de 2 × 8 mm.
Asegura la resbaladera de cruceta a la placa con
un tornillo de 2 × 8 mm. Fija la placa motriz al
chasis motriz con dos tornillos de 2 × 4 mm.
4
Eslabón de inversión (izquierda)
Hueco
Tornillo prisionero
Ensambla la placa motriz izquierda
en el lateral del chasis motriz,
colocando los dos agujeros
(rodeados en la imagen) sobre el
eje de inversión y el eslabón de
expansión.
Repite esta operación en el lateral
derecho del chasis motriz.
Coloca el eslabón de inversión
en el extremo izquierdo del eje
de inversión, alineándolo con el
agujero situado en el hueco.
Atornilla un tornillo prisionero de 2 × 2,4
mm en el agujero situado en el eslabón,
de manera que quede fijado al eje.
Repite este paso con el extremo derecho
del eje de inversión con el eslabón de
inversión derecho.
Eslabón de inversión derecho
Introduce el extremo del
apoyo pendular en el
eslabón de inversión y
asegúralo con un tornillo
prisionero de 2 × 4,5 mm.
Tornillo prisionero
3
Tornillos
Tornillos
escalonados
escalonados
de 2 × 6 mm
de 2 × 4,8 mm
(Etapa 24)
(Etapa 25)
Tornillo prisionero
Tornillo prisionero
Mueve el ensamblaje de las piezas hacia delante y hacia atrás sobre
una superficie plana para comprobar el movimiento de las ruedas.
Si se quedan totalmente atascadas, trata de identificar la causa
del problema. Inspecciona cada una de sus piezas, en especial los
Apoyo pendular
tornillos de la resbaladera de cruceta, ya que pueden estar sueltos.
Si este fuera el caso, atorníllalos.
61
Biela excéntrica
Prepara los dos
tipos de tornillos
escalonados que
se muestran en la
imagen.
Alinea los agujeros de la biela
excéntrica y de la manivela de
retorno con los agujeros del balance
de suspensión y de la cruceta.
Asegura el apoyo pendular a la cruceta
con un tornillo escalonado de 2 × 6 mm.
Fija la biela excéntrica a la manivela de
retorno con un tornillo escalonado
de 2 x 4,8 mm.
Etapa finalizada
Apoyo
pendular
