4.2 - Calibración
La única calibración del sistema es la del umbral de corriente en la plaqueta de
corriente.
El ajuste se hace inyectando en una fase la corriente correspondiente y ajustando
el potenciómetro Preset en la plaqueta de corriente hasta el encendido o apagado del
Led (ver figura 7). El ajuste puede ser probado para las otras 2 fases siempre de a
una. La prueba simultánea de las tres entradas debe ser necesariamente trifásica.
La precisión de ajuste de los umbrales es del orden de +/-5% siendo que no se
trata de una medición sino de una confirmación que la corriente tiene un valor anormal.
Por esta razón se adoptó un ajuste único para las tres fases.
BOHERDI
ELECTRÓNICA
Código: EB4-003
DISPAROS MAI2-SC-TC
16
DISPARO 5
15
14
DISPARO 4
13
12
DISPARO 3
11
10
DISPARO 2
9
8
DISPARO 1
7

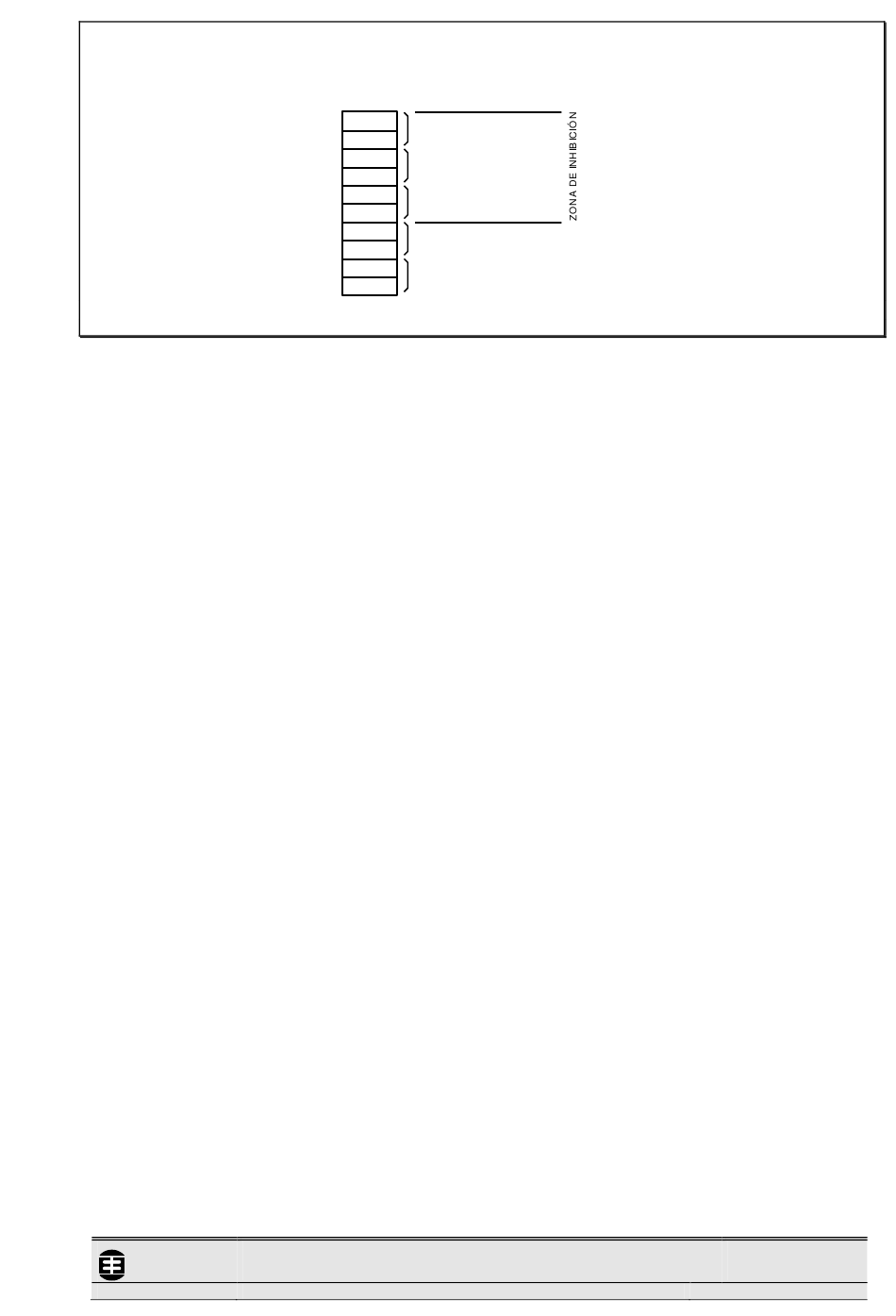

Figura 6
Sistema monitor de arco interno
Edición: 0
Revisión:5
14/27
Vigencia: 25/07/2008
