1. Estacione la unidad en una superficie plana y nivelada,
como un piso de concreto. Desactive la toma de energía,
active el freno de mano, apague la ignición y retire la llave
de ignición.
2. Para los modelos de podadora equipados con cubiertas
de cortadoras de 36": Retire la banda de transmisión de
la toma de energía. Consulte Reemplazo de la correa de
transmisión de la toma de energía (podadoras de 36") para
obtener instrucciones de retiro. Para los modelos
equipados con cubiertas de podadora de 48": Quite la
correa de transmisión de la cubierta de la podadora.
Consulte Reemplazo de la correa de transmisión de la
cubierta de la podadora (podadora de 48") para obtener
las instrucciones.

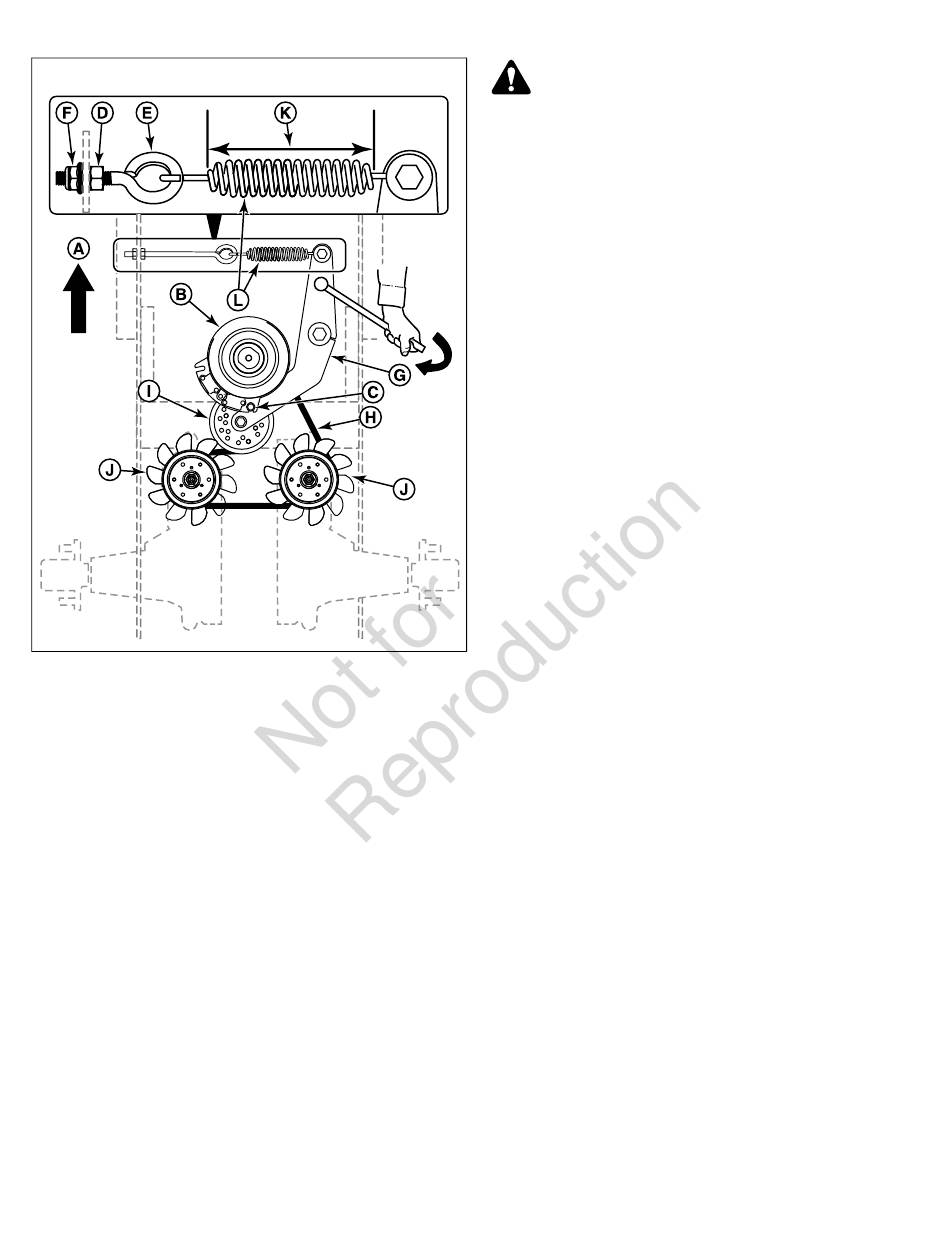

3. Desconecte el arnés de cables del embrague de la toma
de energía (B).
4. Retire el perno de anclaje (C) del embrague de la toma de
energía.
5. Afloje la contratuerca (D) en el perno de anclaje del resorte
(E).
6. Afloje la tuerca de ajuste (F) en el perno de anclaje del
resorte para liberar la mayor parte de la tensión de la correa.
38
ADVERTENCIA
Tenga mucho cuidado al girar el brazo tensor con la barra
rompedora, debido a que aumenta la tensión en el resorte al
girar el brazo tensor. Puede lastimarse si se suelta la barra
rompedora mientras el resorte está bajo tensión.
7. Utilizando una barra rompedora de 1/2", coloque el extremo
cuadrado en la abertura del brazo tensor (G) y girar el brazo
tensor en el sentido de las manecillas del reloj, lo que
aliviará la tensión que ejerce el brazo tensor sobre la correa.
8. Deslice la correa de transmisión (H) por encima del borde
de la polea tensora ajustable (I). Libere con cuidado la
tensión de la barra rompedora.
9. Quite la correa vieja y reemplácela con una nueva.
Asegúrese de que el lado en forma de V de la correa corra
en las ranuras de las poleas de transmisión (J) y la polea
del embrague de la toma de fuerza (B).
10. Gire cuidadosamente la barra rompedora en el sentido de
las manecillas del reloj e instale la correa en la polea
tensora ajustable asegurándose de que el lado posterior
de la correa esté en contacto con la cara de la polea tensora
ajustable.
11. Libere con cuidado la tensión de la barra rompedora.
12. Vuelva a instalar el perno de anclaje del embrague.
13. Gire la tuerca de ajuste hasta que la medida de bobina a
bobina (K) del resorte (L) sea igual a 7" (17,8 cm).
14. Apriete la contratuerca.
15. Vuelva a conectar el arnés de cables al embrague de la
toma de energía.
16. Para los modelos equipados con cubiertas de podadora
de 36": Vuelva a instalar la correa de transmisión de la
toma de energía. Consulte Reemplazo de la correa de
transmisión de la toma de energía (podadoras de 36") para
obtener instrucciones de retiro. Para los modelos
equipados con cubiertas de podadora de 48": Vuelva a
instalar la correa de transmisión de la cubierta de la
podadora. Consulte Reemplazo de la correa de transmisión
de la cubierta de la podadora (podadora de 48") para las
instrucciones de retiro.
Ajuste de la suspensión de la plataforma
del operador
La posición de montaje inferior de la conexión del conjunto de
amortiguador (A, Figura 54) que se conecta a la plataforma del
operador (B) se puede colocar en una de las cinco posiciones
disponibles para personalizar el desplazamiento de acuerdo
con el peso del operador y las condiciones de funcionamiento.
La posición de montaje inferior más cercana al motor (etiquetada
como n.° 1, Figura 54) es para operadores de peso liviano, la
que proporcionará un desplazamiento más suave y
amortiguado. A medida que la conexión del conjunto de
amortiguador se mueve hacia la posición de montaje inferior
más alejada de la cubierta del motor (etiquetada n.° 5), la
