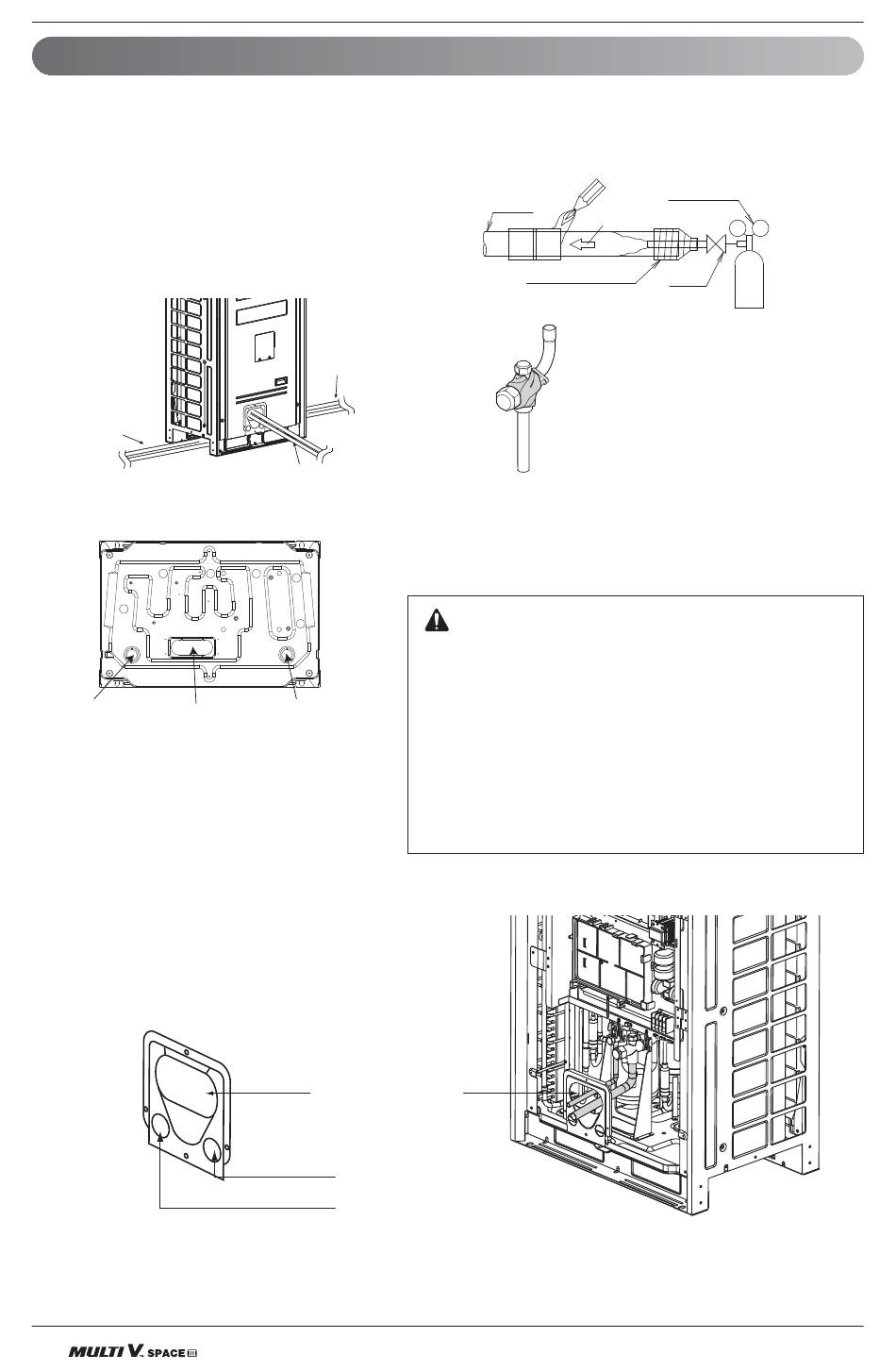

Instalación de la tuberías de refrigerantes
Conexión de la Tubería Interna / Externa
• El trabajo en la Tubería puede ser realizado en frente y en el lado en correspondencia con el ambiente de in-
stalación.
• Asegúrese de derramar el 0.2 kg f/cm2 de nitrógeno dentro de la Tubería durante la soldadura.
Si el nitrógeno no es derramado, eso irá obstruir el funcionamiento normal de la válvula y del compresor de-
bido a una gran anodización en la Tubería.
Retirada de
la Tubería
Izquierda
Retirada de la Tubería Delantera
n Trabajo Preparatorio
Knock-out de la Knock-out de la
Línea Eléctrica Tubería durante
Principal durante el proceso de
el proceso de poner poner la tubería
la tubería sobre tierra. sobre tierra.
n Método de retirada de la Tubería
Método de retirada de la Tubería Delantera
- Durante la retirada de la Tubería Delantera, haga el trabajo de
Tubería de acuerdo con las fotos.
20 Unidad Externa
Retirada de
la Tubería
Derecha
• Durante la retirada de la Tubería para la derecha, izquierda,
para el lado o para el suelo, utilice y trabaje al aire libre con la
bandeja de base de la tubería en caso de knock-out.
• No debe ser tocado la tubería /base durante el trabajo
de knock-out de la Tubería.
• Opere el trabajo de tuberías removiendo las rebabas
después del knock-out de la Tubería.
Knock-out de
las Líneas de
• Operar funda de trabajo para que no haya daño en el
Comunicación
cable durante la conexión del cable usando el knock-
durante el proceso
out de la Línea Eléctrica. Dibujo de la Instalación de la
de poner la tubería
sobre tierra.
Tubería. No utilice anti-oxidantes cuando ocurre la sol-
dadura de las juntas de la tubería. Residuos pueden
obstruir las Tuberías y romper el equipamiento.
Principal knock-out de la Tubería
Líquida/ Tubería de Gas
Principal knock-out de la Línea Eléctrica
knock-out de las Líneas de Comunicación
Tubería de
Refrigeración
Dirección del Nitrógeno
Poniendo la Cinta
• Daños pueden ocurrir dentro de la
válvula caso se eso flamea sin una
toalla húmeda alrededor de la
válvula.
PRECAUCIÓN
Regulador
Válvula
Nitrógeno
