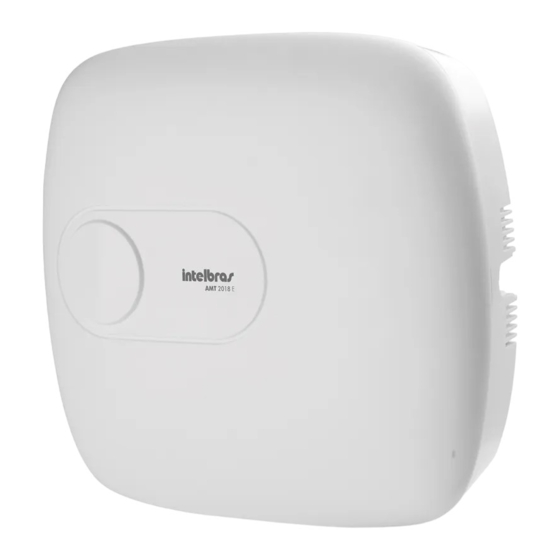

Intelbras AMT 2018 E Guía De Usuario

Central de alarme monitorada
AMT 2018 E y AMT 2018 EG
Felicidades, usted acaba de adquirir un producto con la calidad y seguridad Intelbras.
Programación
Obs.: para la modificación de parámetros técnicos de su panel de alarma es aconsejable contactar
a un técnico de su confianza.
Entrar en modo de programación
Para modificar cualquier parámetro de funcionamiento del panel, es necesario siempre entrar
en el modo de programación. Para esto, digite la siguiente secuencia:
Teclado XAT 2000 LCD
Enter Senha
+
1. Presione la tecla Enter. Se mostrará un mensaje "Contraseña Prog" indicando que el panel
espera la entrada de la contraseña maestra o la contraseña del instalador;
2. Digite la contraseña maestra o la del instalador;
3. Después de digitar la contraseña, el icono P del visor se quedará prendido indicando que
el panel está en modo de programación.
Obs.:
• En caso que desee anular la digitación de una secuencia antes de finalizar, presione
tecla Apagar y digite nuevamente, desde el inicio de la secuencia indicada en el manual.
• Para salir del modo de programación digite la contraseña master.
• En caso que el teclado quede por tres minutos sin recibir ninguna secuencia regresará
al modo de operación normal.
Salir del modo de programación
Para salir del modo de programación digite la contraseña master.
Programación de las contraseñas
La tabla muestra las contraseñas disponibles y sus respectivos valores de fábrica.
Número de con- Tipo de contra-
Cantidad
traseña seña
00 Master 1
01 a 60 Secundarias 60
61 Coacción 1
Para cambiar la contraseña master o programar otras contraseñas, entre al modo de pro-
gramación con la contraseña master y digite:
Enter 2 0 ? ? ? ?
+ + +
Nº da contraseña de 00 a 61 contraseña con 4 dígitos
Para borrar las contraseñas:
Enter 2 0 ? ?
+ + +
Nº da contraseña de 01 a 61
Obs.: no es posible borrar la contraseña master, solmente alterarla.
Permissões das senhas
Las contraseñas secundarias pueden ser habilitadas para las siguientes funciones:
•Partición A: en sistemas no particionados, las contraseñas habilitadas para esta función pueden
activar el sistema en modo completo o modo nocturno. En sistemas particionados, las contraseñas
tendrán permiso para activar apenas la partición A.
GUÍA DE
•Partición B: esta configuración sólo es válida en sistemas particionados y las contraseñas seleccionadas
tendrán permiso para activar apenas la partición B.
USUARIO
Obs.: Si lo desea, es posible habilitar una contraseña para activar las dos particiones.
• Permisos para activar solamente: las contraseñas seleccionadas podrán activar el sistema,
pero no vendrán permiso para desactivar.
• Anulación temporal: inicialmente, solamente la contraseña maestra tiene permiso para
ejecutar la anulación temporal de zonas (bypass), las contraseñas seleccionadas para esta función
tendrán permiso para cancelar las zonas en el momento de la activación del sistema.
Para dar permisos las contraseñas secundarias, entre al modo de programación con la contraseña
master y digite:
Permissão:
Prog 2
+
0 = contraseña de 1 a 8
1 = contraseña de 9 a 16
2 = contraseña de 17 a 24
3 = contraseña de 25 a 32
Para salir del modo de programación digite la contraseña master.
Obs.: Solo las teclas referentes a las contraseñas que serán activadas deben permanecer encendidos
Operación
Después de finalizar la instalación y el cableado, conecte el panel y cierre la caja, primero en la red
eléctrica y después en la batería.
Descripción de los LEDs del teclado
Después de estar conectada, la conexión de los LED deberá ser la siguiente:
• Ambiente A y Ambiente B: deberán estar apagados. Estos LEDs indican si el sistema está activado
o desactivado. El LED Ambiente A corresponde a la partición A y el LED Ambiente B corresponde
a la partición B. En sistemas no particionados, en caso que el sistema esté activado, los dos LED
estarán prendidos. En el modo de programación, los dos LED permanecerán parpadeando.
• Cerca: deberá estar apagado.
• Problema: parpadea en caso que ocurra algún problema (batería baja, corte de cable de la
sirena, etc.). Indica que la tecla Prog está presionada, en este caso queda prendido hasta que
se haya finalizado la digitación o se presione la tecla Apagar.
• Teclas del 1 al 8: con el sistema fuera del modo de Programación, estas teclas indican el estado
de las zonas del 1 al 8:
• Tecla encendida= zona abierta.
• Tecla apagada= zona cerrada.
• Tecla parpadeando= ocurrió un disparo en la zona.
Valor de
fábrica
Si todos los LED estuvieran parpadeando al mismo tiempo, el teclado está bloqueado. Esto puede
ocurrir en dos situaciones:
1234
1. Si el proceso de descarga estuviera ejecutándose;
Zerada
2. Si un teclado entra al modo de Programación. Todos los otros se bloquearán.
Zerada
Exhibición y visualización de problemas
En el teclado integrado de AMT 2008 RF o el teclado XAT 2000 o LED, el problema quedará parpa-
deando en caso que se detecte algún problema, presione F1+F1 en el teclado. En este caso la tecla
correspondiente al problema queda prendida indicando la categoría del problema. Los problemas se
? ? Enter
+
exhibirán por 1 minuto. Para cancelar la exhibición antes de este tiempo, presione la tecla Apagar.
Obs.: Si las funciones indican los problemas por medio de la sirena en la activación y desactivación y el pitido de
la sirena activado o desactivado estuviera
Habilitados y si se detectara algún problema, se emitirán 4 pitidos cortos en la activación y 2 pitidos
cortos en la desactivación.
Enter
A continuación, observe la descripción de los problemas exhibidos en el teclado integrado de AMT
2008 RF o en el teclado XAT 2000. Las teclas prendidas indican la categoría del problema, para ver
otros problemas, presione F1 + F1 nuevamente.
• Tecla 1 Problemas en la alimentación. Para ver el problema específico presione 1 + Enter. Las
teclas prendidas indicarán el problema:
• tecla 1= falta de red eléctrica
1 = partición A
2 = partición B
5 = solamente activa
6 = bypass
? ? Enter
+ + + + +
1 2 3 4 5 6 7 8
Grupo de las contraseñas
4 = contraseña de 33 a 40 Seleccione las
5 = contraseña de 41 a 48
contraseñas
6 = contraseña de 49 a 56
7 = contraseña de 57 a 61'
• tecla 2= batería baja
• tecla 3 = batería ausente o invertida
• tecla 4= batería en corto circuito
• Tecla 2 problema en el teclado. Para ver qué teclado tiene problemas, presione 2 +
Enter. Las teclas prendidas indicarán el dispositivo:
• tecla 1= problema en el teclado 01
• tecla 2= problema en el teclado 02
• tecla 3= problema en el teclado 03
• tecla 4= problema en el teclado 04
• tecla 5= tamper en el teclado 01
• tecla 6= tamper en el teclado 02
• tecla 7= tamper en el teclado 03
• tecla 8 = tamper en el teclado 04
• Tecla 3: problema en el dispositivo de distribución. Para ver qué dispositivo tiene pro-
blemas, presione 3 + Enter. Las teclas prendidas indicarán el dispositivo:
• tecla 1= problema en el receptor 01
• tecla 2= problema en el receptor 02
• tecla 3= problema en el receptor 03
Enter
• tecla 4= problema en el receptor 04 tecla 5= problema en la cerca eléctrica
• Tecla 4: problema en la sirena y/o línea telefónica. Para ver el problema específico,
presione 4 + Enter, las teclas prendidas indicarán el problema:
• tecla 1= Corte del cable de la sirena
• tecla 2= corto circuito en el cable de la sirena
• tecla 3= corte de la línea telefónica
• tecla 4= falla al comunicar el evento
• Tecla 5: batería baja en sensores inalámbricos. Para ver la zona del sensor presione
5+ Enter. Las teclas prendidas indicarán la zona:
• tecla 1= zonas de 1 a 10 presione 1* Enter para ver la tecla 2= zonas de
11 a 20 presione 2+ Enter para ver la tecla 3= zonas de 21 a 24 presione
3+Enter para ver
Tecla 6: Tamper en la zona Para ver qué zona, presione
•
• 6 + Enter Las teclas prendidas indicarán la zona:
• teclas 1 a 8 = zonas de 1 a 8
Tecla 7: corto circuito en la zona. Para ver qué zona, presione
•
• 7 + Enter. Las teclas prendidas indicarán la zona:
• teclas 1 a 8 = zonas de 1 a 8
Exhibición del estatus de las zonas
En el teclado del panel AMT 2008 RF , es posible visualizar si las zonas están abiertas o cerradas.
Cuando todas las zonas estén cerradas los Led´s de 1 a 0 del teclado estarán apagados, cuando
huviere alguna zona abierta el Led correspondiente estará encendido. Cada Led corresponde
a una zona, siendo asi la tecla 1 la zona 1 o zona 11, la tecla 0 representa la zona 10 o
zona 20. Para visualizar individualmente las zonas digite el grupo deseado de 1 a 3 + Enter.
1 + Enter Estados de las zonas de 01 a 10
2 + Enter Estados de las zonas de 11 a 20
3 + Enter Estados de las zonas de 21 a 30
Obs.: para salir del modo de visualización presione la tecla Apagar.
Exhibición del disparo
Al ocurrir un disparo el Led de la zona violada quedará parpadeando hasta la desactivación
del panel de alarma. Para limpiar esta indicación, presione la tecla Apagar o digite una
contraseña válida en el teclado.
Activación/desactivación del panel de alarma
El panel de alarma puede ser activado o desactivado de diferentes maneras, dependiendo
de sus configuraciones. Para cualquier forma de activar el sistema con el tiempo de salida
diferente de cero, después la marcación de la contraseña, el teclado emitirá bips en inter-
valos de 1 segundo. En los últimos cinco segundos de la temporización, estos bips se harán
más rápidos para indicar que el tiempo de salida esta por finalizar. Terminado el tiempo de
salida, la sirena emitirá un toque( si fue programado) indicando que el panel está activado.
