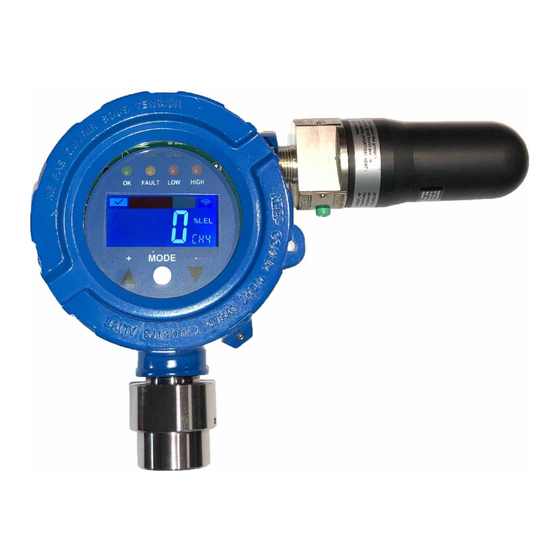

- Página 1 SENSOTOX 2 Manual de instalación, uso y seguridad V8.7 Sensotran 2018 EXM-S2 MANUAL_S2_ESP v8.7 Pág...
-
Página 2: Leer El Manual Antes De Usar
1.5.5, 1.5.6 y 1.5.7 del anexo II de la directiva 2014/34/UE relativos a dispositivos con función de medida. Utilizar únicamente repuestos originales suministrados por Sensotran. Sensotran 2018 EXM-S2 MANUAL_S2_ESP v8.7 Pág... -
Página 3: Tabla De Contenido
I - Ajuste de Cero ........................20 II - Ajuste de Span ........................22 Cambio de sensor ........................24 2.6 Menú avanzado ........................25 Resolución de problemas ....................31 MODBUS/RS-485 ......................32 ANEXO - Declaración UE de Conformidad ………………………………………………………………….34 Sensotran 2017 EXM-S2 MANUAL_S2_ESP v8.7 Pág... -
Página 4: Introduccion
LEDs de estado y teclas magnéticas para su configuración. El Sensotox 2 IR utiliza un sensor de infrarrojos no dispersivos para detectar gases combustibles, dióxido de carbono y otros gases. Funciona con voltajes comprendidos entre 12 y 36 Vcc con salida analógica (4 a 20 mA) y digital... - Página 5 El Sensotox 2 LIE utiliza un sensor catalítico de alta resistencia a contaminantes para detectar gases combustibles (LIE). Funciona con voltajes comprendidos entre 12 y 36 Vcc con salida analógica (4 a 20 mA) y digital RS-485, ModBus). El Sensotox2 está equipado con carcasa antideflagrante, y esta puede ser ciega o con ventana, teniendo esta display para la lectura de la concentración de gas, LEDs de estado y...
-
Página 6: Clasificación Zona Peligrosa
Clasificación zona peligrosa ATEX: II 2G Ex db IIC T6 Gb -40° C < Tamb < +60° C Ejemplo de marcado del modelo Sensotox 2 Sensotran 2017 EXM-S2 MANUAL_S2_ESP v8.7 Pág... -
Página 7: Características Técnicas
Presión sensor 0.9 – 1.1 Atm Presión máx. caja 50 bar / 10 s. 30 V, 2 A normalmente abiertos. Uno Contactos relé* para alarma 1 y otro para alarma 2. * Consultar con sensotran para otras posibilidades. Sensotran 2017 EXM-S2 MANUAL_S2_ESP v8.7 Pág... -
Página 8: Especificaciones Sensotox2 Ir
Presión sensor 0.9 – 1.1 Atm Presión máx. caja 50 bar / 10 s. 30 V, 2 A normalmente abiertos. Uno Contactos relé* para alarma 1 y otro para alarma 2. * Consultar con sensotran para otras posibilidades. Sensotran 2017 EXM-S2 MANUAL_S2_ESP v8.7 Pág... -
Página 9: Especificaciones Sensotox2 Lie
30 V, 2 A normalmente abiertos. Uno Contactos relé* para alarma 1 y otro para alarma 2. * Consultar con sensotran para otras posibilidades. El uso en atmósferas conteniendo siliconas, compuestos clorados o halogenados y de azufre puede dañar el sensor. -
Página 10: Especificaciones Sensotox2 Pid
Presión sensor 0.9 – 1.1 Atm Presión máx. caja 50 bar / 10 s. 30 V, 2 A normalmente abiertos. Uno Contactos relé* para alarma 1 y otro para alarma 2. * Consultar con sensotran para otras posibilidades. Sensotran 2017 EXM-S2 MANUAL_S2_ESP v8.7 Pág... -
Página 11: Operación
Verificar el ajuste con una concentración de gas conocida antes de usar. Reajustar en caso de que el error sea excesivo. Antes del envío, los Sensotox 2 han sido ajustados y verificados usando Span gas. No obstante, el usuario debería verificar el funcionamiento antes del primer uso. -
Página 12: Descripción Física
2.1 DESCRIPCIÓN FÍSICA El diseño del Sensotox 2 permite colocar y conectar fácilmente en un punto fijo para monitorizar gas. Sensotran 2017 EXM-S2 MANUAL_S2_ESP v8.7 Pág 10... -
Página 13: Instalación
3. Para aplicación Europea, la instalación debe cumplir con los requerimientos de EN 60079-14. 2.2.1 Montaje Hacer 2 agujeros en la superficie de montaje de 126 mm de distancia. Sensotran 2017 EXM-S2 MANUAL_S2_ESP v8.7 Pág 11... -
Página 14: Desmontaje
4. Desconectar el conector del sensor. 5. Desenroscar los cuatro espárragos del display. 6. Sacar la tarjeta principal. 7. Desenroscar el sensor. 2.2.3 Cableado 1. Desconectar los dos conectores verdes. 1 2 3 4 5 6 7 8 Sensotran 2017 EXM-S2 MANUAL_S2_ESP v8.7 Pág 12... -
Página 15: Montaje Del Equipo
2. Conectar los cables del Sensotox 2 a través de los agujeros de conexionado. Los pines corresponden a la siguiente tabla: Terminal Cable Pin# Bloque 1 Alarma común (*) Alarma Baja (*) Alarma Alta / Fallo (*) RS485A RS485B Bloque 2 Salida 4-20 mA Alimentación -... -
Página 16: Instrucciones De Puesta A Tierra
2.2.5 Instrucciones de puesta a tierra Conexión tierra externa Utilizar un conector de 4 mm con cable de 4 mm de sección. Tierra interna Usar el mismo terminal que en el conexionado de la tierra externa. Sensotran 2017 EXM-S2 MANUAL_S2_ESP v8.7 Pág 14... -
Página 17: Display E Interfaz De Usuario
2.3 Display e interfaz de usuario 2.3.1 Interfaz de usuario Todos los Sensotox 2 con ventana están equipados con cuatro LEDs de estado, display LCD de cuatro dígitos y tres teclas magnéticas, [+], [MODE] y [-]. ZERO SPAN Sensotran 2017 EXM-S2 MANUAL_S2_ESP v8.7... -
Página 18: Llave Magnética
1 → 2 → 3 → 4 MODE 2.3.2 Llave magnética El Sensotox 2 con ventana no tiene teclas externas, pero usa el imán para activar las teclas dentro de la unidad. 2.3.3 Uso de la llave magnética Tocar brevemente con el imán el círculo MODE o sobre los triángulos [+] y [-]. -
Página 19: Inicialización Del Equipo
Una vez el detector entra en modo de lectura, este comienza un chequeo automático de posibles errores y condiciones de alarma. Si no hay ninguna condición de error se muestra la lectura en el display. Sensotran 2017 EXM-S2 MANUAL_S2_ESP v8.7 Pág 17... -
Página 20: Contactos De Alarma (Equipos Con Ventana)
8888 22 mA rango ALM2 Fallo de Alarma Fault E003 2 mA ajuste ALM2 parpadeo Deriva de Alarma Fault E004 2 mA sensor ALM2 parpadeo Alarma Fault E005 2 mA saturado ALM2 parpadeo Sensotran 2017 EXM-S2 MANUAL_S2_ESP v8.7 Pág 18... -
Página 21: Ajuste
Los Sensotox 2 se ajustan usando un proceso de dos puntos. Primero, usar el “Ajuste de Cero”, seguidamente usar el “ajuste de SPAN” aplicando el sensor a una concentración de gas de referencia para establecer el segundo punto de ajuste. -
Página 22: Ajuste Del Equipo
Sensotox 2 conectado a un cilindro de gas de ajuste con un adaptador. 2.4.1 Ajuste del equipo I - Ajuste de Cero 1. Asegurar que la zona donde está el detector no hay gases inflamables ni gases que interfieran en la lectura del sensor. - Página 23 Para volver a la lectura normal presionar [-]. 3. En atmosfera con contaminantes, conectar la botella de ajuste de Cero al cabezal del sensor del Sensotox 2 usando el adaptador de ajuste y aplicar flujo de gas. 4. Presionar [+] para empezar el ajuste.
-
Página 24: Ajuste De Span
LECTURA II - Ajuste de Span 1. Conectar la botella de ajuste de SPAN al cabezal del sensor del Sensotox 2 usando el adaptador de ajuste y aplicar flujo de gas. Opcional: Para acceder al ajuste de Span desde la lectura del display, presionar [MODE]. - Página 25 Opcional: Para salir del menú de ajuste, presionar [-] para volver a la lectura del dislplay. Nota: No es necesario salir del menú manualmente. Después de 60 segundos de inactividad, el Sensotox 2 vuelve automáticamente a lectura del display. 2. Presionar [+] para empezar el ajuste.
-
Página 26: Cambio De Sensor
6. Cerrar el flujo de gas y sacar el adaptador de ajuste. Si fallara la calibración de cero o span, llamar al Servicio Técnico de Sensotran para su reparación, o seguir las instrucciones de cambio de sensor 2.5 Cambio de sensor 1. -
Página 27: Menú Avanzado
2.6 Menú avanzado El menú avanzado del Sensotox 2, permite modificar diferentes parámetros avanzados. Para acceder al menú avanzado desde la lectura del display, presionar primero [+], [-] y finalmente [MODE] en esta secuencia. El avance al siguiente parámetro se realiza pulsando [MODE]. - Página 28 Velocidad transmisión (19200, 9600 o 4800) LItE Luz de fondo display Aout Ajuste analógico de la salida 4 / 20 mA Para cambiar un valor, presionar [MODE] hasta que aparezca el valor deseado. Sensotran 2017 EXM-S2 MANUAL_S2_ESP v8.7 Pág 26...
- Página 29 Se puede salir en cualquier momento del menú avanzado presionando [-]. Además se sale automáticamente del menú si no hay actividad en 60 segundos. CALu Editar Sensotran 2017 EXM-S2 MANUAL_S2_ESP v8.7 Pág 27 parámetro MODE...
- Página 30 Editar parámetro MODE Editar parámetro MODE Editar parámetro MODE Editar parámetro MODE bAUd Editar parámetro MODE Aout Editar parámetro MODE Modo lectura Sensotran 2017 EXM-S2 MANUAL_S2_ESP v8.7 Pág 28...
- Página 31 El siguiente diagrama muestra cómo se editan y se guardan la mayoría de parámetros. Valor incrementado Valor disminuido MODE (Si el parámetro no (Si el parámetro se ha modificado) se ha modificado) (Parpadea) MODE SAuE Lectura Sensotran 2017 EXM-S2 MANUAL_S2_ESP v8.7 Pág 29...
- Página 32 El siguiente diagrama muestra el submenú para el ajuste de la salida analógica 4-20 mA. Aout Editar parámetro MODE Editar parámetro MODE Sensotran 2017 EXM-S2 MANUAL_S2_ESP v8.7 Pág 30...
-
Página 33: Resolución De Problemas
Razón: El sensor excede el límite de cuentas Solución: Llamar al servicio técnico de Sensotran E006 Razón: Error de cableado Solución: Comprobar y reconectar cables E007 Razón: EEPROM error Solución: Sustituir la tarjeta principal Sensotran 2017 EXM-S2 MANUAL_S2_ESP v8.7 Pág 31... -
Página 34: Modbus/Rs-485
Controlador: PC o controlador (GASVISOR). Baud Rate: 4800 bps. Client ID: 1. 2. Trama de comunicación/Proceso: El equipo sólo soporta el código de función 0x03 (lectura de registros), el cual sólo soporta “Valor de lectura” del detector. Sensotran 2017 EXM-S2 MANUAL_S2_ESP v8.7 Pág 32... -
Página 35: Mensaje De Petición
Petición: 01 03 00 02 00 02 CRC CRC Respuesta: 01 03 04 00 00 00 3A 7A 20 Nota: La máxima distancia debería ser menos de 1 km usando cable de 1.5 mm de sección Sensotran 2017 EXM-S2 MANUAL_S2_ESP v8.7 Pág 33... -
Página 36: Anexo - Declaración Ue De Conformidad
Barcelona (Spain) Copia autorizada por: Tel. 93 478 5842 - Fax. 93 4785592 Marc Delgado www.sensotran.com DECLARACIÓN UE DE CONFORMIDAD SENSOTOX 2 Declaración nº: 20170001 (S2-XXX-XX) Descripción: Detector fijo de gases Uso: Monitorización de gases tóxicos, inflamables, oxígeno y CO2 en atmósfera potencialmente explosiva. - Página 37 +34 93 478 5842 BARCELONA – ESPAÑA fax: +34 93 478 5592 e-mail: sensotran@sensotran.com Sensotran 2017 EXM-S2 MANUAL_S2_ESP v8.7 Pág 35...
