Kontrola działania
• Otwórz całkowicie bramę.
• Na drodze bramy, na posadzce połóż przeszkodę o
wysokości co najmniej 50 cm.
• Uruchom zamykanie bramy. Gdy brama natrafi na
przeszkodę, musi się zatrzymać i przemieścić nieco
w kierunku OTWARCIA.
14.2 Awaryjne odryglowanie
Awaryjne odryglowanie zapewnia, że w przypadku
awarii napędu bramy (np. zaniku zasilania) można ją
otworzyć ręcznie od wewnątrz garażu lub z zewnątrz.
Kontrola działania (od wewnątrz)
• Ustaw się w garażu i zamknij całkowicie bramę za
pomocą napędu.
• Uruchom odryglowanie awaryjne pociągając za linkę
F1, powyżej obrotowego uchwytu (F3) (patrz M7, str.
115). Brama musi dawać się otworzyć bez problemu
ręką.
Kontrola działania (z zewnątrz)
• Ustaw się poza garażem i zamknij całkowicie bramę
za pomocą napędu.
• Uruchom odryglowanie awaryjne obracając uchwyt
bramy (F3) (patrz M7, str. 115), brama musi dawać
się otworzyć bez problemu ręką.
14.3 Dodatkowe urządzenia
zabezpieczające
Sprawdź poprawność działania (np. fotokomórki)
zgodnie ze specyfikacją producenta.
15 Obsługa
NIEBEZPIECZEŃSTWO: Niniejszą instrukcję
obsługi należy w całości przeczytać i
zrozumieć przed przystąpieniem do
użytkowania.
W trakcie otwierania i zamykania bramy nic nie może
znajdować się w obszarze jej odchylania, po stronie
wewnętrznej i zewnętrznej. Utrzymuj dzieci poza
zasięgiem pracującej bramy.
Ruchy bramy można wywoływać lub zatrzymywać za
pomocą dostarczonego pilota lub opcjonalnie
podłączonego elementu sterującego (np. włącznika z
kluczem).
Zasada działania: Sekwencja sterujących impulsów:
start - stop - start...
GAMMA 60 / 80
Nie uruchamiać napędu nie sprzężonego z
bramą. Układ sterowania zaprogramowałby
wówczas błędne wartości siły. Mogą wystąpić
zakłócenia w funkcjonowaniu.
16 Urządzenia dodatkowe

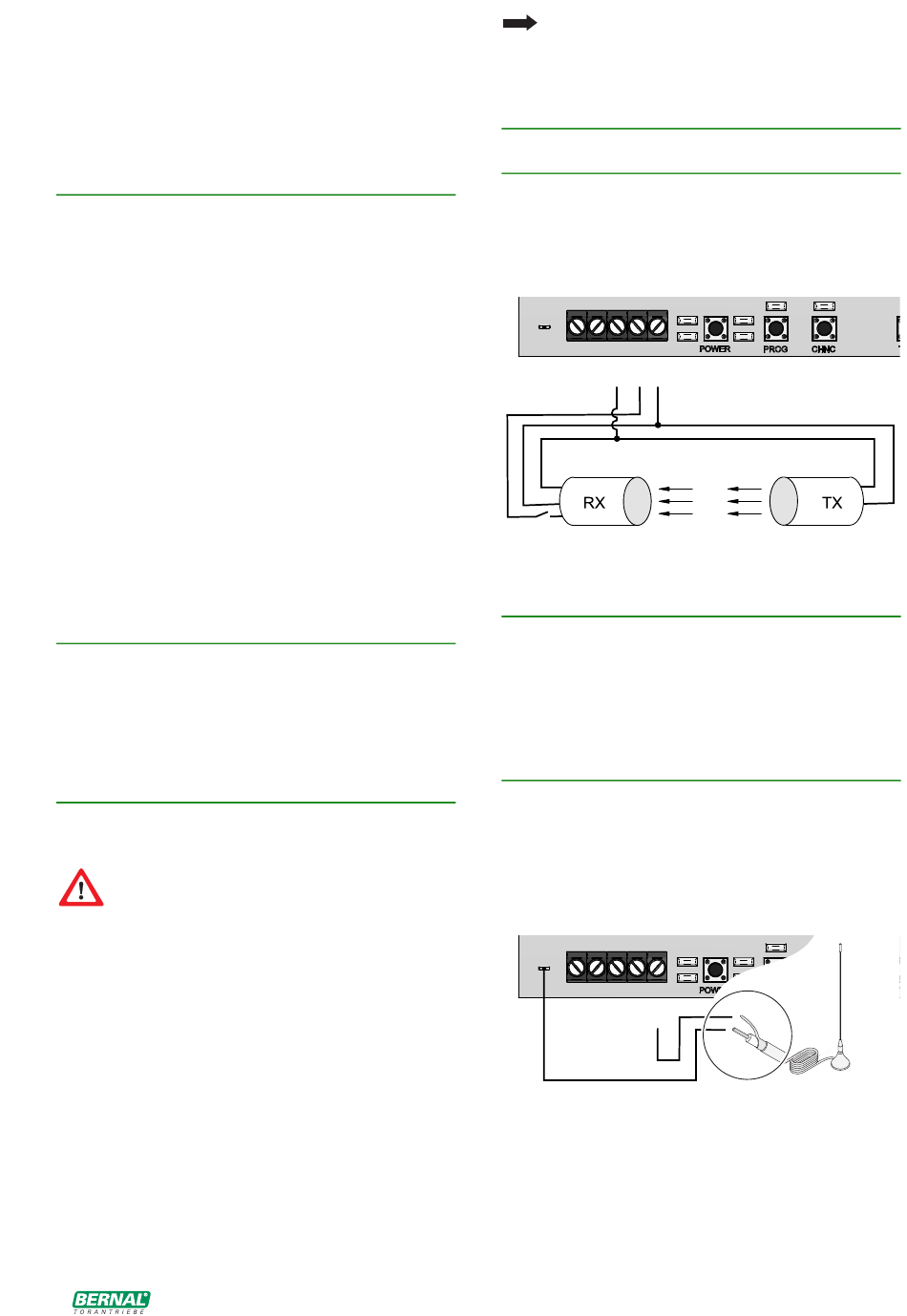

16.1 Fotokomórka
Podłącz fotokomórkę w sposób pokazany na rysunku
(usuń mostek między zaciskami 4+5)
3
4 5
1 2
16.2 Zewnętrzne wejście impulsu
Do zacisków 1 i 2 (patrz rysunek w rozdziale23) może
być podłączony jeden zewnętrzny sygnał impulsowy
(np. przełącznik kluczykowy).
16.3 Antena
Do zacisków 6 i 5 (ekranowanie) może być podłączona
antena zewnętrzna. Wyciągnij fabryczny przewód
antenowy.
3
6
1 2
4 5
Version 1.0
65 / 147
