Ajuste de atenuación del sensor
Las sondas son de varios factores de atenuación lo cual afecta la escala vertical de la señal. Asegure
que el interruptor de atenuación en el sensor corresponda con la opción de canal del sensor en el
osciloscopio. Los ajustes del interruptor son 1X y 10X. Para ajustar la atenuación del sensor para que
corresponda con el ajuste del sensor, presione el botón de menú vertical (como el botón CH1) y
seleccione la opción del sensor que corresponda con el factor de atenuación de la sonda en uso.
Cuando el interruptor de atenuación está puesto en 1X, la sonda limita el ancho de banda del
osciloscopio a 6 MHz. Para usar el ancho de banda total del osciloscopio, asegure de cambiar a 10X.
3.10 Auto calibración
La rutina de auto calibración ayuda a optimizar la ruta de la señal del osciloscopio para máxima
precisión de medición. La rutina se puede ejecutar en cualquier momento, pero se debe correr siempre
si la temperatura ambiente cambia por 5°C o más. Para calibración precisa, por favor encienda el
osciloscopio y espere 20 minutos antes de correr la auto calibración. Para compensar la ruta de señal,
desconecte cualquier cable o sonda de los conectores de entrada del panel frontal.
3.11 Control multifunciones
Las flechas del control multifunciones se usan para mover los cursores y cambiar ajustes del menú.

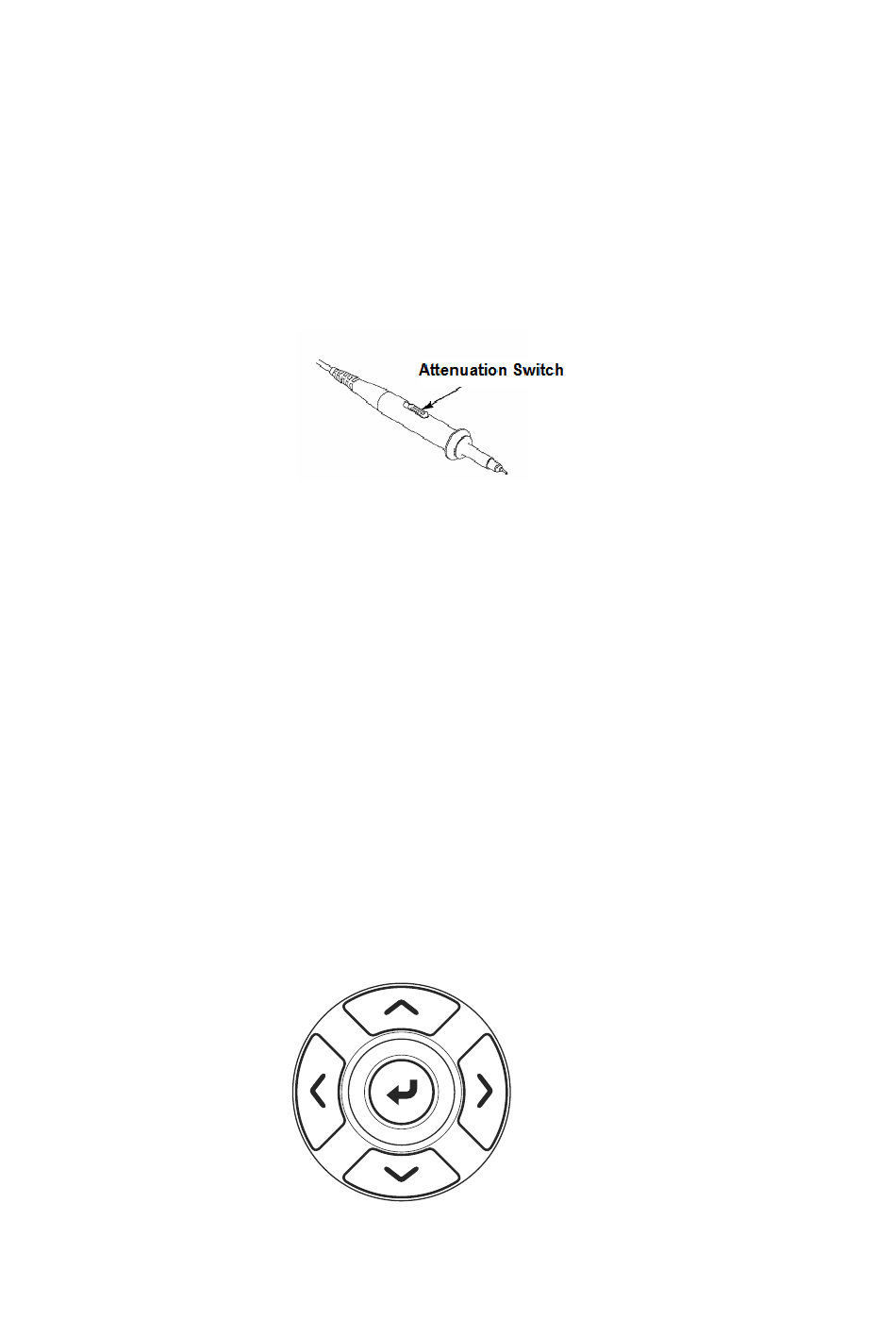

Interrupción de atenuación
12
