MANUAL DE INSTALACIÓN DEL SISTEMA TELEFÓNICO DIGITAL GDK-16
El SW7 de la MBU contiene dos microinterruptores DIP. A continuación se detalla el funcionamiento exacto
de cada uno :
SW7- 1
Programación de defecto cuando se conecta la alimentación del sistema.
-. On : No inicializa el sistema con la programación de defecto.
-. Off : Inicializa el sistema con la programación por defecto (se pierden las programaciones
que se hubiesen realizado previamente).
SW7 - 2
Test de bucle RDSI activado (Loop Back).
-. On : Test "Loop Back" activado.
-. Off : Test "Loop Back" desactivado.
Antes de realizar ningún cambio en la programación del sistema, como medida de precaución se debe colocar
el SW7-1 en la posición OFF. A continuación se apagará y se volverá a conectar el sistema. Con esto conseguimos
que el sistema comienze a funcionar con la programación de defecto. Una vez que el sistema está inicializado, se
deberá mover el microinterruptor SW7-1 a la posición ON, para mantener los cambios de programación que se
implementen en caso de fallo de alimentación o desconexión del sistema. (Ver la figura 3.4.3).
Existen así mismo cuatro LEDs en la MBU del tipo bicolor. La información que proporciona el sistema a
través de estos leds es como se indica a continuación:
LD1
Muestra el funcionamiento del software del sistema.
-. Este LED se enciende y se apaga con una cadencia de 100 msec.
LD2
Muestra la carga de tareas software (Es a efectos de test de software).
-. Este LED se enciende o apaga cuando el software del sistema realiza cambios de tarea.
LD3
Muestra el procesamiento de los eventos.
-. Este LED se enciende durante el procesamiento de eventos Software.
LD4
Indica error de comunicación de datos con los terminales específicos (DKT).
-. Este LED se encenderá o apagará cuando hay un error de comunicación con un terminal
específico.
LD5
LED de estado del Acceso Básico BRI de la MBU.
-. Verde: Operativo.
-. Rojo : Error de capa R.D.S.I.
MANUAL DE INSTALACIÓN DEL SISTEMA TELEFÓNICO DIGITAL GDK-16
Instalación del módulo MEMU.
El módulo MEMU debe instalarse en la MBU para incrementar las especificaciones del sistema que se indican
a continuación y/o instalar la tarjeta de mensajería vocal (DVIB). Ver la figura 3.4.2.
• Soporta CTI para la prestación de grabación del registro detallado de llamadas (SMDR).
• Soporta la prestación de enrutamiento (LCR).
• Soporta la prestación de la detección de FAX (Discriminador de FAX).
• Soporta las mejoras que se implementan en las nuevas versiones de software.
Si se desconecta el módulo MEMU de la MBU, el contenido de la memoria se mantiene como máximo
una hora.
Si desea mantener el contenido de la memoria de dicho Módulo MEMU, no debe mantenerse desconectado
del sistema por un tiempo superior a 1 hora.
El módulo MEMU debe colocarse correctamente en su posición en la MBU.
Si el módulo MEMU no se alinea correctamente en su posición, pueden causarse daños en la circuitería del propio
módulo MEMU o en la tarjeta MBU.
24

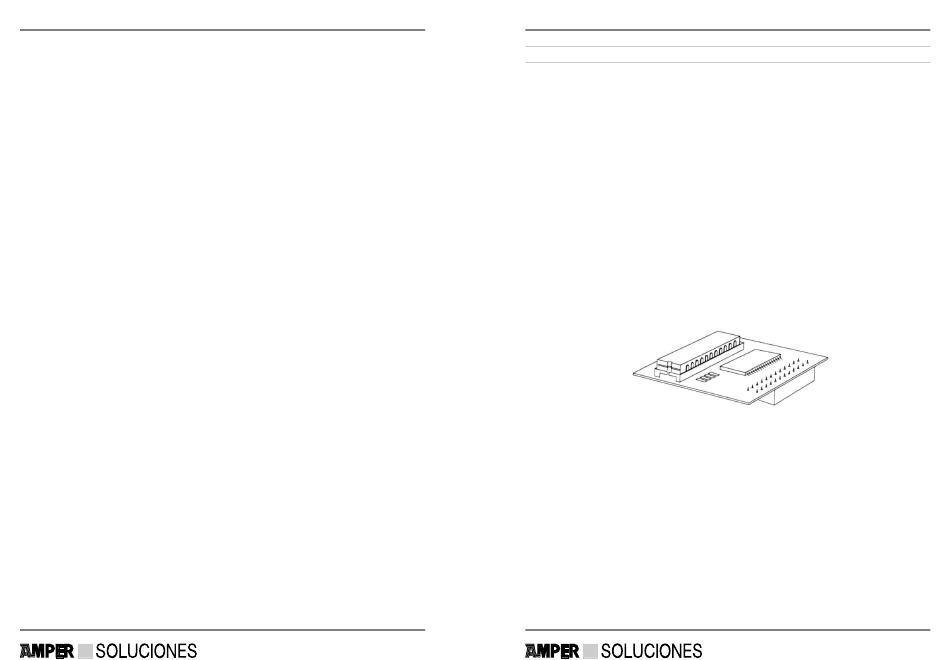

Figura 3.4.4 Instalación del módulo MEMU.
25
