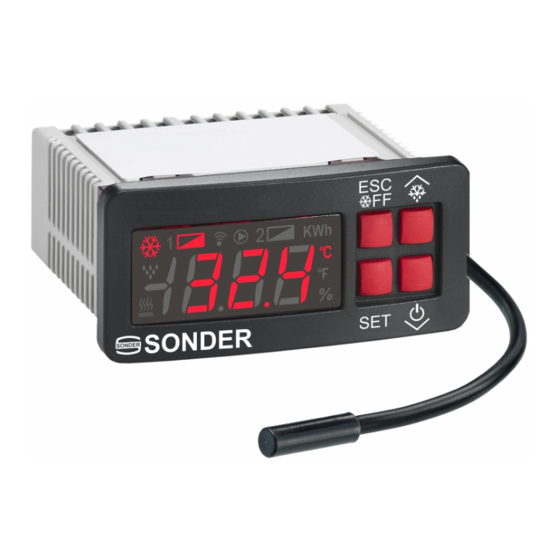

EC 230-331
Código 26.215
1 - Instalación
Material incluido
Control
Junta estanqueidad
Fijaciones a panel
Conexionado 331
16A
N
I máx: 16A
N
L
1
2
3
4
5
R. CARTER
COOL (P0=0)
LOAD
RES. (P0=1)
230 V~ 50/60Hz
2 - Funcionamiento
Descarche Activo
Modo FastFrezzing
Modo refrigeración (P0)
Relé en marcha
1
Modo
calefacción (P0)
Temperatura en
°C grados Centrígrados
Modo Stand-by
°F grados Farenheit
Control apagado
ESC
Tecla ESC /
FF
Pulsando durante 5 segundos, inicia/detiene el modo
FastFreezing (enfriamiento rápido).
En el menú de programación, sale del parámetro sin
guardar cambios, retrocede al nivel anterior o sale de
programación.
3 - Mensajes en pantalla
Petición de código de acceso (Password).
Indica que se está efectuando un desescarche.
(Sólo si el parámetro d2=2).
Sonda 1 averiada (Circuito abierto, cruzado o
valor de temperatura fuera de la escala según
sonda).
Activa el relé de alarma.
Sonda 2 averiada (Circuito abierto, cruzado o
valor de temperatura fuera de la escala según
sonda).
Activa el relé de alarma.
Intermitente: Alarma de temperatura máxima
en sonda 1 ( A1).
Activa el relé de alarma.
Intermitente: Alarma de temperatura mínima
en sonda 1 ( A2).
Activa el relé de alarma.
Alarma externa activada (Sólo si P10 o P11=2).
Activa el relé de alarma.
Alarma externa severa activada (Sólo si P10 o
P11=3).
Activa el relé de alarma.
Alarma de desescarche finalizado por tiempo
(Sólo si A8=1).
Alarma de puerta abierta (Sólo si P10 o P11=1
y según tiempo en A12).
Instrucciones de Montaje y Uso
Controles Electrónicos Multisonda NTC, PTC & cierre de contactos
Sonda
Manual
Modo FRÍO (P0=0)
L
I máx: 16A
N
L
6
7
9
10
11
12
Tecla SET
Pulsando durante 5 segundos, permite variar el punto
de ajuste SP (Set Point).
Pulsando durante 10 segundos, se accede al menú de
programación. En el menú de programación, accede
al nivel mostrado en pantalla o, durante el ajuste de
un parámetro, acepta el nuevo valor.
ESC
FF
Tecla subir
Pulsando durante 5 segundos, inicia/detiene el
desescarche.
En el menú de programación, permite desplazarse por
SET
los diferentes niveles, o, durante el ajuste de un
Teclado
parámetro, variar el valor del mismo.
Tecla bajar
Pulsando durante 5 segundos, activa el modo Stand-
by, pulsando durante 2 segundos, el equipo vuelve al
modo normal. En el modo Stand-by, el equipo no
realiza ninguna acción y en pantalla solo se muestra el
mensaje
En el menú de programación, permite desplazarse por
los diferentes niveles, o durante el ajuste de un
parámetro, variar el valor del mismo.
4 - Muy importante
Antes de abrir la caja, para acceder a las conexiones,
asegurarse de desconectar la tensión.
Este control no es un dispositivo de seguridad, ni se
puede usar como tal, es responsabilidad del instalador
incorporar la protección adecuada a cada tipo de
instalación (homologada).
El circuito de alimentación debe estar provisto de un
interruptor para su desconexión de mínimo 2A, 230 V,
situado cerca del aparato. Los cables entrarán por la parte
posterior y serán del tipo H05VV-F ó H05V-K. La sección a
utilizar dependerá de la normativa local vigente, pero
nunca deberá ser inferior a 1 mm . Los cables para el
conexionado de los contactos de los relés, deberán tener
una sección de 2,5 mm .
El equipo debe ser instalado en un sitio protegido de las
vibraciones, del agua y de los gases corrosivos, donde la
temperatura ambiente no supere el valor reflejado en los
datos técnicos.
El cable de la sonda ha de estar lo más alejado posible de
otros conductores eléctricos. Su longitud máxima
recomendada según normativa actual no debería superar
los 3 metros, y el alargo ha de realizarse con empalme por
soldadura y retractilado, para evitar errores de lectura.
Montar Junta
Situar en el panel
Realizar conexionado según etiqueta
La manipulación del control ha de realizarse
sólo por profesionales y los cables de sonda
NUNCA deben instalarse junto con cables de
potencia, control o alimentación.
16A
N
L
1
2
3
4
5
6
7
9
R. CARTER
COOL
230 V~ 50/60Hz
.
Fijar al panel
Conectar a la corriente
Modo CALOR (P0=1)
I máx: 16A
N
L
10
11
12
1
R. CARTER
RES.
Acceso al punto de consigna y programación
5 seg.
ESC
FF
1
SONDER
SONDER
SET
Indicación de
Soltar SET para entrar
temperatura
en ajuste de consigna
Ajuste de consigna
ESC
FF
1
SONDER
SONDER
SET
Ajustar nuevo
valor de consigna
y confirmar con SET
Menú de programación
ESC
FF
1
SONDER
SONDER
SET
Buscar el menú
y entrar con SET
ESC
FF
1
SONDER
SET
Ajustar nuevo valor
y confirmar con SET
5 - Primera Conexión
Al recibir alimentación, el equipo arrancará en
selección de programa, en pantalla verá alternar P3 /
1, pulse
o
para seleccionar el programa de la
aplicación más adecuada y pulse SET.
1: Producto variado
2: Congelados
3: Frutas y verduras
4: Pescado fresco
PROGRAMAS PREDEFINIDOS
1
2
2
-18
4
4
20
20
8
0
1
0
0
0
El programa configurará los parámetros del equipo al
tipo de aplicación escogida. Los parámetros, han sido
definidos para las aplicaciones más comunes, revise
que estos parámetros se ajustan a su instalación.
En el caso de no ajustarse, entrar en programación
para modificarlos.
16A
N
L
2
3
4
5
6
7
9
10
11
12
230 V~ 50/60Hz
10 seg.
ESC
ESC
FF
FF
1
1
SONDER
SET
SET
Soltar SET para entrar
en programación
ESC
ESC
FF
FF
1
1
SONDER
SET
SET
Indicación de
temperatura
ESC
ESC
FF
FF
1
1
SONDER
SET
SET
Buscar el
parámetro y
entrar con SET
ESC
FF
1
SONDER
SET
Indicación de temperatura
5: Refrescos
6: Botelleros
7: Clima
8: Calor / Incubadoras
3
4
5
6
7
8
10
0
3
12
21
37
4
4
24
24
96
-
20
20
20
20
0
-
30
8
8
30
99
-
1
1
1
1
1
-
0
0
0
0
0
1
