Aube Technologies TH106 Para El Usuario

TH106, TL6160

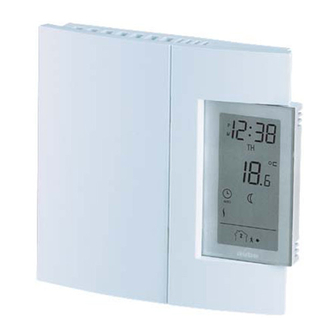

Termostato programable
Hora y día
Configurar la hora
Configurar los minutos
Configurar el día
Programación
del horario
Saltear un período
Seleccionar el modo
Indicador de
poder calorífico
Botones de ajuste
de la temperatura
* LP aparece solamente los primeros dos minutos cuando el
termostato está sin corriente. Esto puede ocurrir durante un
corte de electricidad o cuando el dispositivo de protección
térmica dentro de la estufa eléctrica de zócalo está abierta.
1. Descripción
Este termostato programable puede usarse para controlar un
sistema de calefacción eléctrico, tal como una estufa
eléctrica de zócalo, un cielorraso radiante, un piso
calefaccionado, un convector eléctrico o un calefactor a aire
forzado.
El termostato no debe utilizarse en las siguientes
condiciones:
• cuando la carga resistiva es mayor que 16,7 A
• cuando la carga resistiva es menor que 2 A
• si el sistema es impulsado por un contactor o relé (carga
inductiva)
• si se trata de un sistema de calefacción central
Botones de temperatura
predefinida
Aparece cuando
se visualiza el
punto de ajuste
Indica que los ajustes
están bloqueados
Temperatura
Íconos de modos
de funcionamiento
Íconos de temperatura
predefinida
Indica que el termo-
stato está configurado
para un calefactor a
aire forzado
Indica que el período
corriente (aparece
en modo Automático
solamente)
Indica que el termostato
no recibe corriente *
GUÍA PARA EL USUARIO
PARTES PROVISTAS
• Un (1) termostato
• Dos (2) tornillos 6-32
• Dos (2) conectores sin soldadura
2. Instalación
CORTAR LA ALIMENTACIÓN DEL SISTEMA DE CALEFACCIÓN
EN EL PANEL DE ALIMENTACIÓN PRINCIPAL PARA EVITAR
RIESGOS DE ELECTROCUCIÓN. LA INSTALACIÓN DEBE
HACERLA UN ELECTRICISTA.
• Todos los cables y conexiones deben ser conformes con
el código de electricidad local.
• Deben usarse conectores especiales CO/ALR sin
soldadura cuando se conecten conductores de aluminio.
• El termostato debe instalarse en una caja de electricidad.
• El termostato debe instalarse a alrededor de 1,5 m (5 pies)
del piso, en una pared interior frente al aparato de
calefacción.
• Deben evitarse los lugares con corrientes de aire (en lo
alto de una escalera o en una salida de aire), los puntos en
los que el aire no circula (detrás de una puerta) o que
reciben la luz directa del sol.
• No debe instalarse el termostato en una pared que oculte
conductos de chimeneas o estufas.
• Los cables del termostato no están polarizados;
cualquiera de los cables puede conectarse a la carga o a
la fuente de alimentación.
NOTA: mantener siempre los agujeros de ventilación del
termostato limpios y sin obstrucciones.
69-2202S-07
