6. Operación normal
1. NULL
Descripción: El inversor no se encuentra en ningún modo de funcionamiento.
2. Volt-Watt (no requerido)
Descripción: El inversor cambiará la potencia de salida activa según el cambio de voltaje.
Nota: Esta configuración NO es requerida por los estándares UL1741SA.
Esta función es solo para personal de mantenimiento, el uso incorrecto
evitará que el inversor funcione correctamente.
3. Volt-Var (predeterminado)
Descripción: El inversor cambiará la potencia de salida activa según el cambio de voltaje.

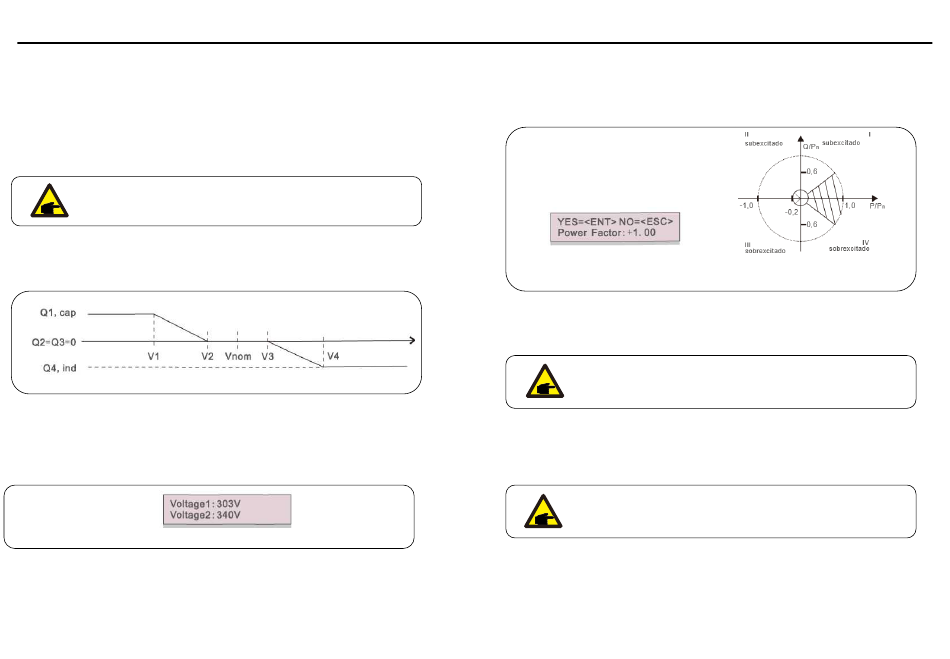

Figura 6.21 Curva Volt-VAR para Q (V)
Configuración predeterminada para UL1741SA:
Q1: (0-60%) Predeterminado +30%
Red 600V nominal
V1:(277 - 346V) Predeterminado 303V
V3:(346-415V) Predeterminado 349V
Figura 6.22 Volt-VAR
.44.
Q4: (-60%-0%) Predeterminado -30%
V2: (277-346V) Predeterminado 340V
V4: (346-415V) Predeterminado 381V
6. Operación normal
4. Fixed-PF
Descripción: El inversor generará potencia con factor de potencia fijo.
Rango de ajuste: -0.8 a +0.8
El valor predeterminado es PF = 1
Figura 6.23 Fixed-PF
5. Reac-power (no requerido)
Descripción: El inversor generará potencia reactiva en función del cambio de
potencia de salida.
Esta función es solo para personal de mantenimiento, el uso incorrecto
evitará que el inversor funcione correctamente.
6. P-factor (no requerido)
Descripción: El inversor cambiará el factor de potencia en función del cambio de
potencia de salida.
Nota: Esta configuración NO es requerida por los estándares UL1741 SA
Esta función es solo para personal de mantenimiento, el uso incorrecto
evitará que el inversor funcione correctamente.
Figura 6.24 Rango PF
