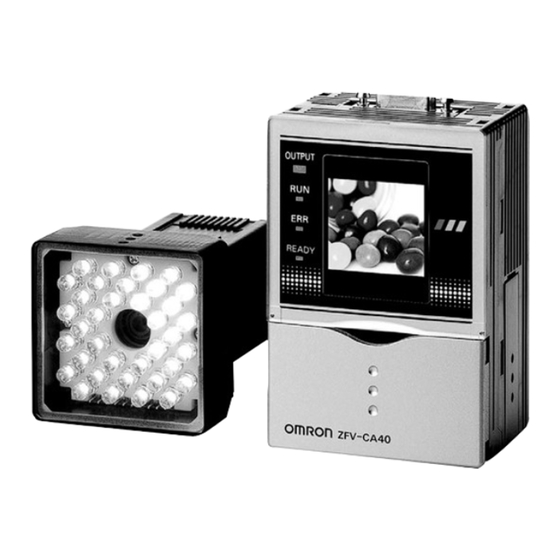

Resumen de contenidos para Omron ZFV

  • Página 1 Guía Rápida Guía rápida ZFV Guía Rápida 1. Instalación 2. Ajustes 3. Menús 4. Métodos de Inspección 5. Ejemplo de aplicación 6. Otras configuraciones...
  • Página 2: Instalación

    1. Instalación Esta guía pretende dar unas nociones de la instalación y la configuración del equipo de visión ZFV. Para más información consulte el catálogo Z205-ES2-01 y el equipo de visión ZFV. Para más información consulte el catálogo Z205-ES2-01 y el manual de operación Z207-E1-1.
  • Página 3: Ajustes Iniciales

    Guía rápida ZFV 2. Ajustes iniciales 2.1. Posición y ajustes de la cámara El campo de visión de la cámara depende de la distancia de detección a la que se instale la cámara. A mayor distancia mayor campo de visión.
  • Página 4 Guía rápida ZFV Para ver la imagen en la p antalla se pone el controlador en modo ADJ En el Display del controla r se ve la imagen en vivo. Es necesario enfocar la imagen. Los valores iniciale s de enfoque son p ara la máxima distancia.
  • Página 5 Guía rápida ZFV 2.2. Teclas e interruptores del controlador. Modo estándar y modo experto. STD: EXP: Limita el acceso a Da acceso a todas funciones. las funciones. Modos de configuración. ENU: Para teaching y configuración de parámetros. DJ: Para comprobación y cambio de signas.
  • Página 6 Guía rápida ZFV 3. Menús En el modo MENU se configuran los parámetros de la aplicación y se ejecuta el Teaching de la pieza. Cuando se cambie algún parámetro es necesario ejecutar un teaching para que se quede memorizado. CUSTOM: Configurar la iluminación...
  • Página 7: Descripción De Funciones

    Guía rápida ZFV 4. Descripción de funciones n este apartado se describen las funciones o métodos de medida que tiene el plificador ZFV. Hay dos modelos de amplificador, el modelo básico que tiene dos métodos de medida (PRTN y BRGHT) los mismos que t enía el F10 y el modelo multifunción que...
  • Página 8: Modelo Básico Y Multifunción

    Guía rápida ZFV Modelo básico y multifunción SEARCH: Búsqueda a alta velocidad si el objeto patrón está dentro del área de inspección. Por ejemplo detectar el carácter “A” dentro del área de búsqueda. Es posible compensar la imagen hasta ±45º.
  • Página 9: Sólo Amplificadores Multifunción

    Guía rápida ZFV Sólo amplificadores multifunción CHARA A: Detecta la presencia de una cadena de caracteres. No puede detectar la ausencia de un carácter o un carácter erróneo. La eficacia disminuye cuando la diferencia entre el texto y el fondo es pequeña. Encuadre úni camente la cadena de caracteres con el menor fondo posible y ejecute un teaching.
  • Página 10 Guía rápida ZFV Sólo amplificadores multifunción POSI: Detecta el borde de un objeto y juzga su coordenada en comparación con la referencia del teaching. Puede detectar bordes de claro a oscuro (BLACK) o de oscuro a claro (WHITE.) Elija la dirección de la transición de borde. En este caso horizontal.
  • Página 11 Guía rápida ZFV Sólo amplificadores multifunción CNT: detecta el numero de líneas (cambio de claro --> uro --> claro o por el contrario oscuro --> claro --> uro) en la región de inspección. Si se ejecuta un buen ching no es necesario retocar el umbral Elij a la dirección de la transición de borde.
  • Página 12: Ajustes Del Mo

    Guía rápida ZFV 5. Ejemplo de aplicación: PTRN Comprobar el número de l ote de una tirada. 5.1. Ajustes del mo do MENU Seleccione TEACH omprobar que el selector está en la posición MEN Selecione TEACH y pulse la tecla SET.
  • Página 13 Guía rápida ZFV . Selección del umbral. Modo ADJ. Cambie el selector a m odo ADJ. El valor que se muestra en el Di splay es un porcentaje de correlaci ón con respecto a la imagen patrón (Teach.) Con las teclas Arriba y Abaj...
  • Página 14 Guía rápida ZFV 5.3. Modo RUN Una vez ajustado el umbral sitúe el selector en modo RUN. En este modo la salida cambiará de valor dependiendo del juicio OK/NG. a medición se ejecuta cuando se re aliza un disparo (trigger.) Así es que...
  • Página 15: Otras Configuraciones

    6.1. Volver a los valores de fábrica. Para evitar configuraciones anteriores y salir d e configuraciones no deseadas se recomienda resetear el ZFV y devolverlo a los valores por defecto de fábrica. • Sitúe el selector de modo en MENU. •...
