Resumen de contenidos para SHOWTEC SM-16/2
- Página 1 SM-16/2 ORDERCODE 50701...

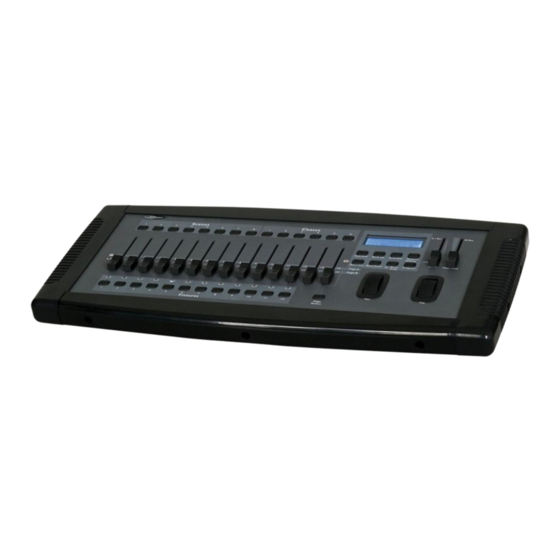

- Página 2 ¡Felicidades! Ha adquirido un magnífico e innovador producto de Showtec. El Showtec SM-16/2 ofrece emoción en cualquier lugar. Tanto si desea acción directa y sencilla como un sofisticado espectáculo DMX, este producto ofrece el efecto que necesita. Puede confiar en Showtec para obtener otros excelentes productos de iluminación.
-
Página 3: Tabla De Contenido
Showtec Guía del producto Showtec SM-16/2 ™ Advertencia.................…………………………………………....Instrucciones de seguridad……………………………………………………………………….…...... Determinaciones de funcionamiento…………………….....……………………………………………... Procedimiento de devolución……………………………………………………………........Reclamaciones…………………………………………………………………............Descripción..…................……….……………………………….…..... Características…………………………………………………………………………………….……..…....Resumen………………………………………………………………………………………………………....Controlador anterior............................Controlador posterior............................Instalación................…...……………………………………..…....Instalación............………………………………………..………........Vocabulario habitual.........………………………………………..………........Configuración y uso…..............……..…………………………….…....- RESTABLECER EL SISTEMA…………………….............………......- Direccionamiento de aplique…….............………........ -
Página 4: Advertencia
ADVERTENCIA ¡PRECAUCIÓN! Mantenga el dispositivo lejos de la lluvia y la humedad. POR SU SEGURIDAD, LEA ATENTAMENTE ESTE MANUAL DEL USUARIO ANTES DEL PRIMER USO. INSTRUCCIONES DE SEGURIDAD Cualquier persona implicada en la instalación, uso y mantenimiento de este dispositivo debe: estar cualificada seguir las instrucciones de este manual ¡PRECAUCIÓN! Tenga cuidado con las operaciones. -
Página 5: Determinaciones De Funcionamiento
Deje apagado el dispositivo hasta que se pnoga a temperatura ambiente. Si su dispositivo Showtec no funciona correctamente, deje de usarlo de inmediato. Embale con seguridad la unidad (preferentemente en el material de embalaje original) y devuélvala a su vendedor Showtec para su reparación. -
Página 6: Procedimiento De Devolución
Procedimiento de devolución La mercancía devuelta debe enviarse con los portes pagados en el embalaje original, no se emitirán etiquetas de devolución. El embalaje debe estar claramente etiquetado con un número de autorización de devolución (número RMA). Los productos devueltos sin número RMA serán rechazados. Highlite no aceptará... -
Página 7: Descripción
Descripción del dispositivo Características SM-16/2 es un controlador de luces de Showtec e incluye: • Controlador universal DMX-512 • Controla hasta 384 canales DMX; hasta 12 luces inteligentes con 32 canales cada una • 30 bancos de 8 escenas, 240 escenas máximo •... -
Página 8: Controlador Posterior
5) Pantalla LCD La ventana de estado muestra los datos operativos correspondientes 6) Botón Midi/Add Activa el control externo MIDI y también sirve para confirmar el proceso de grabación/guardado 7) Botón Bank Up Pulse el botón Arriba para seleccionar entre los 30 bancos. 8) Botón Auto/Del Activa el modo Música o borra escenas o seguimientos durante la programación 9) Botón Tapsync/Display... -
Página 9: Instalación
Instalación Retire todo el material de embalaje del SM-16/2. Compruebe que se haya retirado toda la espuma y acolchado. Atornille el equipo a un estante de 19”. Conecte todos los cables. Desconecte siempre de la alimentación de corriente antes de limpiar o realizar intervenciones. -
Página 10: Configuración Y Uso
Borrará todos los programas y configuraciones. DIRECCIONAMIENTO DE APLIQUE El SM-16/2 está programado para controlar 32 canales DMX por aplique. Por lo tanto, los apliques que quiera controlar con los botones “FIXTURE” correspondientes de la unidad deben estar separados por 32 canales (compruebe el manual correspondiente del aplique para saber cómo introducir esta... -
Página 11: Asignación De Fader Físico (Configuración Opcional)
ASIGNACIÓN DE FADER FÍSICO (CONFIGURACIÓN OPCIONAL) Use esta característica para combinar o unificar atributos de control de aplique para distintos apliques. Por ejemplo; si estaba controlando 4 espejos móviles y 4 focos móviles, los canales de color, oscilación y regulación pueden no alinearse perfectamente en los faders físicos. Use esta función para reasignar los canales de regulador, color y oscilación a los faders 1, 2 y 3. -
Página 12: Salida De Canal Inversa (Configuración Opcional)
SALIDA DE CANAL INVERSA (CONFIGURACIÓN OPCIONAL) 1) Presione y mantenga simultáneamente los botones PROGRAM y TAPSYNC (2) veces para acceder al modo de asignación de canal y pulse el botón FIXTURE. 2) Mueva el fader VELOCIDAD hasta llegar al canal de controlador que quiera modificar. 3) Mueva el fader TIEMPO DE FUNDIDO hasta arriba del todo hasta que N cambie a Y. -
Página 13: Programación
CREAR UNA ESCENA Una escena es un estado de iluminación estático. Las escenas se guardan en bancos. Existen 30 memorias de banco en el controlador, y cada banco puede guardar 8 escenas. El SM-16/2 puede guardar un total de 240 escenas. -
Página 14: Copiar Escena
COPIAR ESCENA 1) Pulse el botón PROGRAM durante 3 segundos. 2) Localice la escena en el BANK de programa. Use BANK UP/DOWN para navegar por los bancos de programa. 3) Seleccione la SCENE el en BANK de programa para copiarla. 4) Localice la escena de destino en el BANK de programa. -
Página 15: Seguir Programación
Seguir programación Un seguimiento se genera usando escenas creadas previamente. Las escenas se convierten en pasos de un seguimiento y pueden organizarse en el orden que desee. Se recomienda encarecidamente que antes de programar seguimientos por primera vez borre todos los seguimientos de la memoria. Ver “Borrar todos los seguimientos”... -
Página 16: Reproducción (Escenas)
Reproducción (Escenas) EJECUCIÓN EN MODO MANUAL Cuando se encienda por primera vez, el controlador estará en modo manual. 1) Asegúrese de que la pantalla indique “MANUAL”. 2) Seleccione el BANK de programa que guarde la escena que quiera ejecutar manualmente usando BANK UP/DOWN. -
Página 17: Reproducción (Seguimientos)
Reproducción (Seguimientos) EJECUCIÓN MANUAL DE SEGUIMIENTOS Esta función permite al usuario pasar manualmente por cada paso individual de un seguimiento. 1) Presione y mantenga el botón PROGRAM durante 3 segundos para acceder al modo programación. 2) Inicie un seguimiento pulsando cualquiera de los botones CHASE. 3) Pulse el botón TAPSYNC/DISPLAY para pasar manualmente por el seguimiento. -
Página 18: Funcionamiento Midi
Funcionamiento Midi El controlador solamente responderá a comandos MIDI en el canal MIDI cuando esté en detención completa. Todos los controles MIDI se realizan usando comandos de Nota. Cualquier otra instrucción MIDI se ignorará. Para detener un seguimiento, envíe la nota de apagado. 1) Presione y mantenga el botón MIDI/ADD hasta que parpadeen el tercer y cuarto dígito de la pantalla LED. -
Página 19: Mantenimiento
Mantenimiento Showtec SM-16/2 apenas precisa de mantenimiento. Sin embargo, debe mantener la unidad limpia. Desconecte la alimentación, y limpie la cubierta con una gamuza húmeda. No lo sumerja en líquido. No use alcohol ni disolventes. Mantenga limpias las conexiones. Desconecte la alimentación eléctrica y limpie las conexiones DMX y audio con una gamuza húmeda. -
Página 20: Especificaciones Del Producto
Especificaciones del producto Modelo: Showtec SM-16/2 Alimentación: CC 9Voltios - 300mA Conector de alimentación: Adaptador incluido Apliques: 12 (32 canales cada uno) Escenas: 240 (30 bancos) Seguimientos: 180 (30 bancos) Modo ejecución: Auto, Música Modo solapado: Canales libres asignables de cada aplique Salida: Estándar DMX-512...
