ADAPTADOR DE CONEXIÓN LAN INALÁMBRICA [BRP072A43]
MANUAL DE INSTALACIÓN
Precauciones de seguridad
Proporcione este manual de instalación al cliente cuando se haya
completado la instalación.
• Lea atentamente estas Precauciones de seguridad para
garantizar una instalación correcta.
• Asegúrese de completar la operación de ensayo del aire acondicionado / bomba
de calor, con anticipación, en conformidad con las instrucciones indicadas en el
manual de instalación para el aire acondicionado / bomba de calor.
• Significado de los símbolos de ADVERTENCIA y PRECAUCIÓN:
ADVERTENCIA : Indica una situación potencialmente peligrosa que,
de no evitarse, causará lesiones graves o la muerte.
PRECAUCIÓN
: Indica una situación potencialmente peligrosa que, de
no evitarse, causará lesiones menores o moderadas.
También se puede usar para alertar contra prácticas inseguras.
ADVERTENCIA
• Solamente el personal cualificado debe realizar el trabajo de instalación.
La instalación se debe realizar en conformidad con este manual de instalación. La
instalación incorrecta puede ocasionar descargas eléctricas, incendios o daños al equipo.
• Use solamente los accesorios y piezas especificados para el trabajo de instalación.
Si no usa las piezas especificadas se pueden generar descargas
eléctricas, incendios, que se caiga el producto o daños al equipo.
• Antes de tocar las piezas eléctricas, apague el aire acondicionado
/ bomba de calor.
• El trabajo eléctrico se debe realizar en conformidad con las leyes
locales y nacionales relevantes y con las instrucciones del manual
de instalación. Siempre use un circuito dedicado.
Si no se encuentra en conformidad podría sufrir descargas
eléctricas o incendios.
• No desmonte, modifique ni realice reparaciones.
De lo contrario puede sufrir descargas eléctricas o lesiones.
• No manipule este producto con las manos mojadas.
De lo contrario puede sufrir descargas eléctricas o incendios.
• No permita que se moje este producto ni lo use en la ducha o
actividades similares donde se use agua.
Si no se encuentra en conformidad podría sufrir descargas eléctricas o incendios.
Adaptador de Adhesivo del
A B
conexión LAN número de
1
inalámbrica serie
Cable de conexión Cinta de sujeción
D E
(1.6m)
*2
1
Tarjeta de circuito impreso Mazo (con núcleo de ferrita)
G H
de automatización
1
de casa
(HA PCB)
*3
Colóquelo en el área del accesorio del adhesivo de este documento y guárdelo de forma segura.
1
*
No use cables de extensión ni otro tipo de cables.
* 2
3 No lo use con aire acondicionados equipados con un conector S21.
*
[Acerca del SSID y la CLAVE]
• La [SSID] y [KEY] mostradas en el adhesivo del número de serie
B
son necesarias cuando conecte el aire acondicionado y un smart-
phone por medio de una LAN inalámbrica.
Procedimiento de instalación HA PCB (2)
3. Quite la cubierta de la caja de cableado
eléctrico.
• Libere los ganchos para retirar la cubierta de la caja de
cableado eléctrico.
4. Quite caja de cableado eléctrico (si es necesario).
Si existe un espacio de trabajo en el lado derecho de la unidad interior, el trabajo de instalación se puede realizar sin quitar
la caja de cableado eléctrico. Conecte el HA PCB sin quitar la caja de cableado eléctrico, si es posible.
G
1) Desconecte el cable interior de la unidad.
2) Desconecte el conector del motor del ventilador (S200) y el conector del motor de oscilación (S6).
3) Desconecte el termistor y el cable de tierra del intercambiador de calor (2 tornillos).
(Algunos modelos podrían no tener cable de tierra).
4) Quite el tornillo de montaje de la caja de cableado eléctrico (1 tornillo).
Cable de tierra*
(Verde/Amarillo)
Cable de tierra*
(Verde)
Cable interior
de la unidad
Termistor
•
Asegúrese de que el
soporte de montaje del
termistor no se caiga.
* La posición del cable de tierra podría diferir dependiendo del modelo.
5. Instale el HA PCB en la caja de cableado eléctrico.
1) Fije el mazo (con núcleo de ferrita), conectándolo a los conectores S601 y S602 en el
H
2) Inserte el conector del mazo (con núcleo de ferrita) en el conector S403
H
de la caja de cableado eléctrico. (Consulte la Fig. 2)
HA PCB en la caja de cableado eléctrico. (Consulte la Fig. 2)
3) Instale el
G
4) Inserte el cable de conexión en el conector S21 (blanco) en el
D
• Inserte el conector del cable de conexión sin el anclaje de cable. (Consulte la Fig. 1)
D
5) Guíe el cable de conexión como se muestra en la figura. (Consulte la Fig. 3)
D
Fig. 2
S403
S602
A conector
S403
Cómo colocar G HA PCB
Espaciador
Parte trasera
del HA PCB
G
Caja de cableado eléctrico
6. Vuelva a colocar la cubierta de la caja de cableado eléctrico y la caja de cableado eléctrico
(si fue extraída) a sus posiciones originales.
7. Regrese la rejilla delantera, la tapa de servicio y el panel frontal a sus posiciones
originales en conformidad con el manual de instalación del aire acondicionado.
Sitio web
• Para obtener más detalles sobre las especifica-
ciones, métodos de ajuste y preguntas más
frecuentes, consulte nuestro sitio web.
URL
http://daikincomfort.com/DuctlessWireless
• No utilice este producto cerca de equipo médico o de personas que usen
marcapasos cardíacos o desfibriladores. Este producto podría ocasionar
interferencia electromagnética que representa una amenaza para la vida.
• No utilice este producto cerca de equipo de control automático como
las puertas automáticas o los equipos de alarmas contra incendios.
De lo contrario puede ocasionar un accidente debido a una avería.
• Apague de inmediato el disyuntor del aire acondicionado / bomba
de calor si existen olores o sonidos anormales, si se sobrecalienta
la unidad o si hay presencia de humo proveniente de la unidad.
Existe el riesgo de incendios o fallos de funcionamiento.
Solicite una inspección a su concesionario.
• Apague el disyuntor del aire acondicionado / bomba de calor si se
cae el producto o si tiene daños la carcasa.
Existe el riesgo de descargas eléctricas o incendios.
Solicite una inspección a su concesionario.
• No instale el adaptador de conexión LAN inalámbrica en la cámara
del edificio. De lo contrario se puede provocar un incendio.
PRECAUCIÓN
• No instale este producto donde pudiera estar expuesto a fugas
de gas o a llamas abiertas.
Si se producen fugas de gas y se incorpora alrededor del
producto, podría provocar un incendio.
• Toque un objeto de metal cercano (perilla de puerta, banda de
aluminio, etc.) para descargas la electricidad estática de su
cuerpo antes de tocar este equipo.
La electricidad estática de su cuerpo puede dañar este equipo.
• Sujete el conector cuando desconecte el cable de conexión de la
toma de corriente.
De lo contrario puede ocurrir un incendio o una descarga eléctrica.
• No utilice la unidad donde pueda estar al alcance de niños pequeños.
Existe el riesgo de que sufran lesiones.
• No utilice este producto cerca de un horno de microondas.
Esto puede afectar la comunicación inalámbrica LAN.
Accesorios
Manual de instalación
C
(varios idiomas)
1
*1
Tornillo de montaje
F
1
Mazo (sin núcleo de ferrita)
J
*3
1
[Área de accesorio de adhesivo]
Coloque el adhesivo del número de serie en el área del
B
accesorio del adhesivo y guárdelo de forma segura.
Ganchos
Cubierta de la caja de
cableado eléctrico
Tornillo de montaje de la
caja de cableado eléctrico
HA PCB. (Consulte la Fig. 2)
G
Fig. 1
HA PCB. (Consulte la Fig. 3)
G
D Cable de conexión
Fig. 3
S601
G HA PCB
H Mazo
(con núcleo de ferrita)
Lámpara POWER/ENCENDIDO (verde)
se enciende cuando está en ejecución.
Lámpara RUN/EJECUTAR (naranja)
se enciende al conectar un
enrutador (punto de acceso
de LAN inalámbrica).
Lámpara AP (amarilla)
se enciende cuando se conecta
directamente a un smartphone.
Posición de instalación
Caja de cableado eléctrico
Modelo tipo A
No está equipado con un conector
S21 (aleta 1)
aleta 1
ADVERTENCIA
Asegúrese de apagar la alimentación al momento de realizar el trabajo de instalación.
1
Si toca alguna de las piezas eléctricas con la alimentación encendida podría sufrir descargas eléctricas.
1. Quite el panel frontal, la tapa de servicio y la rejilla delantera en conformidad con el
manual de instalación del aire acondicionado.
2
2. Instale el G
Los procedimientos de instalación para el
*3
Consulte la sección relevante.
1
Para Modelo tipo A
Para
Modelo tipo B
Para
Otros modelos
Tipo A
3. Quite la cubierta de la caja de cableado
eléctrico.
• Libere los ganchos para retirar la cubierta de la caja de
cableado eléctrico.
4. Quite caja de cableado eléctrico (si es necesario).
Si existe un espacio de trabajo en el lado derecho de la unidad interior, el trabajo de instalación se puede realizar sin quitar
la caja de cableado eléctrico. Conecte el
1) Desconecte el cable interior de la unidad.
2) Desconecte el conector del motor del ventilador (S200) y el conector del motor de oscilación (S6).
3) Desconecte el termistor y el cable de tierra del intercambiador de calor (2 tornillos).
(Algunos modelos podrían no tener cable de tierra).
4) Quite el tornillo de montaje de la caja de cableado eléctrico (1 tornillo).
S200
Cable de tierra*
S6 (Verde/Amarillo)
Cable de tierra*
(Verde)
Termistor
•
Asegúrese de que el
soporte de montaje del
termistor no se caiga.
* La posición del cable de tierra podría diferir dependiendo del modelo.
5. Instale el HA PCB en la caja de cableado eléctrico.
1) Fije el J mazo (sin núcleo de ferrita), conectándolo a los conectores S601 y S602 en el
2) Inserte el conector del
caja de cableado eléctrico. (Consulte la Fig. 2)
HA PCB en la caja de cableado eléctrico. (Consulte la Fig. 2)
3) Instale el G
4) Inserte el cable de conexión en el conector S21 (blanco) en el
D
• Inserte el conector del
Anclaje de cable
5) Guíe el cable de conexión como se muestra en la figura. (Consulte la Fig. 3)
D
Fig. 2
Conector S21 (blanco)
S403
Caja de
cableado
eléctrico
G HA PCB
Cómo colocar
G
Parte
trasera del
G HA PCB
D Cable de
conexión Espaciador
6. Vuelva a colocar la cubierta de la caja de cableado eléctrico y la caja de cableado eléctrico
(si fue extraída) a sus posiciones originales.
7. Regrese la rejilla delantera, la tapa de servicio y el panel frontal a sus posiciones
originales en conformidad con el manual de instalación del aire acondicionado.
Nombres de las partes

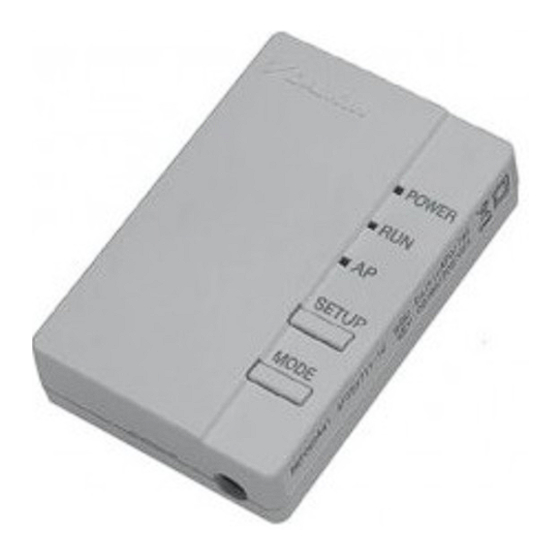

Adaptador de conexión LAN inalámbrica
A
Botón SETUP/CONFIGURAR
Se usa cuando se conecta a
un enrutador (punto de
acceso de LAN inalámbrica).
Botón MODE/MODO
Cambia de modos
(RUN/AP) cuando se
mantiene presionado.
A Adaptador de conexión
LAN inalámbrica
G HA PCB
A Adaptador de conexión
LAN inalámbrica
D Cable de conexión
Procedimiento de instalación HA PCB (1)
Modelo tipo B
No está equipado con un conector
S21 (2 aletas)
2 aletas
HA PCB.
HA PCB difieren según el tipo de modelo.
G
Proceda con el "Procedimiento de instalación HA PCB (2)
Proceda con el "Procedimiento de instalación HA PCB (2)
Conecte el cable de conexión al conector S21 en conformidad con el manual de
D
instalación del aire acondicionado.
(No es necesario instalar el HA PCB). Después de realizar la conexión, regrese
G
la rejilla delantera, la tapa de servicio y el panel frontal a sus posiciones originales.
Procedimiento de instalación HA PCB (2)
Cubierta de la caja de cableado eléctrico
HA PCB sin quitar la caja de cableado eléctrico, si es posible.
G
Cable interior
de la unidad
Tornillo de montaje de la caja
de cableado eléctrico
mazo (sin núcleo de ferrita) en el conector S403 de la
J
HA PCB. (Consulte la Fig. 3)
G
cable de conexión sin el anclaje de cable. (Consulte la Fig. 1)
D
J Mazo (sin núcleo de ferrita)
A conector
S403
S602
G HA PCB
S601
HA PCB
Caja de cableado eléctrico
[Restauración del adaptador de conexión]
• Si se presionan simultáneamente el
botón [SETUP] y el botón [MODE]
durante 5 segundos, todas las
lámparas empezarán a parpadear.
Si se presiona el botón [SETUP] en
este estado, los ajustes serán
revertidos a los valores predetermina-
dos de fábrica.
(Los datos incluidos los ajustes de red
y el historial de consumo de aliment-
ación serán borrados).
Esquema de cableado
Dentro de la
unidad interior
S21
S601
S602
G HA PCB
H o J Mazo
S403
Placa de circuitos impresos
de la unidad interior
Otros modelos
Equipado con un conector S21
etc.
Tipo A "
"
Tipo B
Tipo B
Ganchos
S6
S200
HA PCB. (Consulte la Fig. 2)
G
Fig. 1
Anclaje de cable
D Cable de conexión
Fig. 3
G HA PCB Conector S21 (blanco)
D Cable de
conexión
