MANUAL DE USUARIO
ESCLUSA Z14 VERSIÓN 6
ZEBRA ELECTRÓNICA
www.zebraelectronica.com

Publicidad

Tabla de contenido
loading

Resumen de contenidos para Zebra ESCLUSA Z14

  • Página 1 MANUAL DE USUARIO ESCLUSA Z14 VERSIÓN 6 ZEBRA ELECTRÓNICA www.zebraelectronica.com...
  • Página 2: Tabla De Contenido

    Indice Página 1. Introducción ………………………………………………………….. 2. Especificaciones ............. 3. Descripción de la Esclusa …………………………………………. 4. Funcionamiento de la Esclusa …………………………………… • Modo Libre ……………………………………………………… • Modo Seguridad ……………………………………………… • Configuración de Tiempo ………………………………….. • Configuración de Modo de Operación y de Pulsadores ……………………………………………….. 5.
  • Página 3: Introducción

    1. Introducción Es un sistema que permite controlar dos o más puertas de forma que en ningún caso puedan estar abiertas puertas adyacentes a la vez. Algunas de las aplicaciones del control de esclusa son las siguientes: • Acceso a áreas estériles y de producción en laboratorios químicos y farmacéuticos o de industrias de alimentos.
  • Página 4: Descripción De La Esclusa

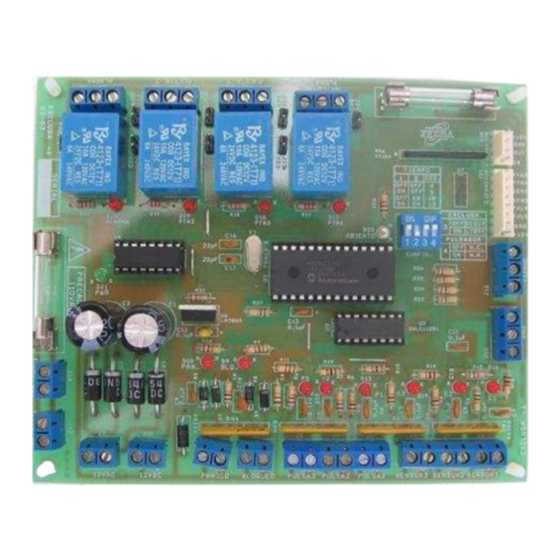

    • Consumo: - Stand by: 40 mA - Máximo: 160 mA • 4 relevos de 5A @ 30VDC • Alimentación: 12 VDC – 15 VDC ó 12 VAC 3. Descripción de la Esclusa. Salida Puerta 2 Salida Fusible Puerta 1 Fuente 12V Salida Jumpers...
  • Página 5: Entrada De Pulsadores: En Caso De Que Se Utilicen Pulsadores, Se

    • Led indicador de estado: Si está encendido, muestra el estado normal de la esclusa. • Led Puerta abierta: Enciende en caso de que la puerta quede abierta, después de otorgar un acceso. (solamente en modo de operación “Seguridad”) • Dip-SW de configuración: Se utiliza para configurar el tiempo sin seguro de las puertas, tipo de pulsadores (NA o NC) y modo de operación de la esclusa (libre o seguridad).
  • Página 6: Funcionamiento De La Esclusa

    • Expansión para 4 ó 5 puertas: Se conecta aquí el circuito de expansión para controlar 4 y/o 5 puertas. (Ver anexo, pág.11 ) • Expansión para 6 puertas: Se conecta aquí una esclusa Zebra V6, utilizando el mismo conector en la segunda esclusa, para controlar 6 puertas.
  • Página 7 En la salida para el actuador se pueden conectar diferentes tipos de productos y de diferentes voltajes. Si se conectan electroimanes de 12 VDC, se puede hacer como en la siguiente figura: CIERRE ESTE CIERRE ESTE JUMPER PARA JUMPER PARA CONECTAR A CONECTAR A NEGATIVO EL...
  • Página 8 normalmente abierto. Al producirse un pulso en alguna de las entradas de pulsador, relevo correspondiente dicho pulsador activa, desenergizando el electroimán y por ende liberando la puerta por un periodo de tiempo. Las conexiones del electroimán cuando la esclusa se trabaja en Modo Seguridad se aprecian a continuación: CIERRE ESTE CIERRE ESTE...
  • Página 9: Y De Pulsadores

    El modo de operación de la esclusa, el tiempo sin seguro de la puerta y el tipo de pulsador para abrir las puertas se configuran con el Dip-SW. En los siguientes cuadros se explica la configuración de dichos parámetros. • DIP-SW ( Configuración de Tiempo ) Interruptores TIEMPO SEG.
  • Página 10 SI EL ELECTROIMÁN NO ES DE LAMINACIÓN, DEBE UTILIZAR UN CIRCUITO ANTIRREMANENTE DE LA SIGUIENTE MANERA: SI UD. NO USA ELECTROIMAN ZEBRA DEBERÁ COLOCAR UN ELEMENTO DE PROTECCION (TVS O VARISTOR) DE LA SIGUIENTE MANERA: ADVERTENCIA: SI LA SALIDA DEL RELEVO USA ELEMENTOS CON VOLTAJE DIFERENTES A 12 VDC, ASEGURESE QUE LOS JUMPERS ESTEN ABIERTOS PARA EVITAR DAÑOS EN EL CIRCUITO.
  • Página 11: Anexo. Tarjeta De Expansión Para 4 Y/O 5 Puertas

    Adicional a la tarjeta de expansión, se entrega 1 cable para conectar el circuito de expansión con la Esclusa Zebra V6. En la siguiente figura se aprecia el cable: Carrera 19 A No. 138-33 BOGOTA-COLOMBIA Tel.: (571) 633 3636...
  • Página 12 Un extremo de este cable se conecta al GP 908 macho del circuito de expansión y el otro extremo se conecta al GP908 macho de la Esclusa Zebra V6, como se indica a continuación: Cable de conexión Esclusa Zebra V6 Tarjeta de Expansión...
  • Página 13 Conexión de electroimanes de 12VDC a la tarjeta de expansión En la salida para el actuador se pueden conectar diferentes tipos de productos y de diferentes voltajes. Si se conectan electroimanes de 12 VDC, se puede hacer como en la siguiente figura: CIERRE ESTE CIERRE ESTE JUMPER PARA...
  • Página 14 SI EL ELECTROIMÁN NO ES DE LAMINACIÓN, DEBE UTILIZAR UN CIRCUITO ANTIRREMANENTE DE LA SIGUIENTE MANERA: SI UD. NO USA ELECTROIMAN ZEBRA DEBERÁ COLOCAR UN ELEMENTO DE PROTECCION (TVS O VARISTOR) DE LA SIGUIENTE MANERA: Carrera 19 A No. 138-33 BOGOTA-COLOMBIA Tel.: (571) 633 3636...
