Copyright Notice:
Copyright Notice:
Copyright Notice:
Copyright Notice:
Copyright Notice:
No part of this installation guide may be reproduced, transcribed, transmitted, or trans-
lated in any language, in any form or by any means, except duplication of documen-
tation by the purchaser for backup purpose, without written consent of ASRock Inc.
Products and corporate names appearing in this guide may or may not be registered
trademarks or copyrights of their respective companies, and are used only for identifica-
tion or explanation and to the owners' benefit, without intent to infringe.
Disclaimer:
Disclaimer:
Disclaimer:
Disclaimer:
Disclaimer:
Specifications and information contained in this guide are furnished for informational
use only and subject to change without notice, and should not be constructed as a
commitment by ASRock. ASRock assumes no responsibility for any errors or omissions
that may appear in this guide.
With respect to the contents of this guide, ASRock does not provide warranty of any kind,
either expressed or implied, including but not limited to the implied warranties or
conditions of merchantability or fitness for a particular purpose. In no event shall
ASRock, its directors, officers, employees, or agents be liable for any indirect, special,
incidental, or consequential damages (including damages for loss of profits, loss of
business, loss of data, interruption of business and the like), even if ASRock has been
advised of the possibility of such damages arising from any defect or error in the guide
or product.
This device complies with Part 15 of the FCC Rules. Operation is subject to the
following two conditions:
(1) this device may not cause harmful interference, and
(2) this device must accept any interference received, including interference that
may cause undesired operation.
CALIFORNIA, USA ONLY
The Lithium battery adopted on this motherboard contains Perchlorate, a toxic
substance controlled in Perchlorate Best Management Practices (BMP) regulations
passed by the California Legislature. When you discard the Lithium battery in
California, USA, please follow the related regulations in advance.
"Perchlorate Material-special handling may apply, see
www.dtsc.ca.gov/hazardouswaste/perchlorate"
ASRock Website: http://www.asrock.com
Copyright©2009 ASRock INC. All rights reserved.

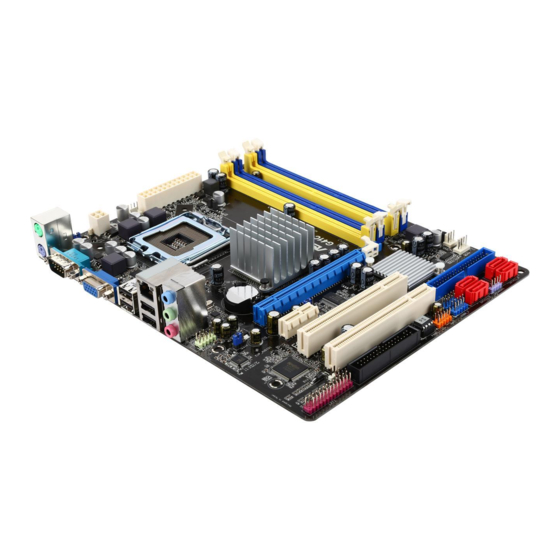

ASRock G41C-GS / G41C-S Motherboard
Published June 2010
1 1 1 1 1

Publicidad

Tabla de contenido
loading

Resumen de contenidos para ASROCK G41C-GS

  • Página 1 ASRock. ASRock assumes no responsibility for any errors or omissions that may appear in this guide. With respect to the contents of this guide, ASRock does not provide warranty of any kind, either expressed or implied, including but not limited to the implied warranties or conditions of merchantability or fitness for a particular purpose.
  • Página 2 Third SATAII Connector (SATAII_3; Red) Front Panel Audio Header Fourth SATAII Connector (SATAII_4; Red) (HD_AUDIO1, Lime) Chassis Speaker Header (SPEAKER 1, Purple) 30 775-Pin CPU Socket Secondary SATAII Connector (SATAII_2; Red) 2 2 2 2 2 ASRock G41C-GS / G41C-S Motherboard...
  • Página 3 Please click “VIA HD Audio Deck” icon , and click “Advanced Options” on the left side on the bottom. In “Advanced Options” screen, select “Independent Headphone”, and click “OK” to save your change. 3 3 3 3 3 ASRock G41C-GS / G41C-S Motherboard...
  • Página 4 Please click “VIA HD Audio Deck” icon , and click “Advanced Options” on the left side on the bottom. In “Advanced Options” screen, select “Independent Headphone”, and click “OK” to save your change. 4 4 4 4 4 ASRock G41C-GS / G41C-S Motherboard...
  • Página 5: Package Contents

    In case any modifications of this manual occur, the updated version will be available on ASRock website without further notice. You may find the latest VGA cards and CPU support lists on ASRock website as well. ASRock website http://www.asrock.com If you require technical support related to this motherboard, please visit our website for specific information about the model you are using.
  • Página 6 Realtek PCIE x1 LAN 8103EL / 8102EL, speed 10/100 Mb/s - Supports Wake-On-LAN Rear Panel I/O I/O Panel - 1 x PS/2 Mouse Port - 1 x PS/2 Keyboard Port 6 6 6 6 6 ASRock G41C-GS / G41C-S Motherboard...
  • Página 7 - VCCM, NB, VTT, GTLRef Voltage Multi-adjustment - Supports Smart BIOS Support CD - Drivers, Utilities, AntiVirus Software (Trial Version), ASRock Software Suite (CyberLink DVD Suite and Creative Sound Blaster X-Fi MB) (OEM and Trial Version) Unique Feature - ASRock OC Tuner (see CAUTION 9)
  • Página 8 - FCC, CE - EuP Ready (EuP ready power supply is required) (see CAUTION 15) * For detailed product information, please visit our website: http://www.asrock.com WARNING Please realize that there is a certain risk involved with overclocking, including adjusting the setting in the BIOS, applying Untied Overclocking Technology, or using the third- party overclocking tools.
  • Página 9 Please visit our website for the operation procedures of Intelligent Energy Saver. ASRock website: http://www.asrock.com 11. ASRock Instant Flash is a BIOS flash utility embedded in Flash ROM. This convenient BIOS update tool allows you to update system BIOS without entering operating systems first like MS-DOS or Windows ®...
  • Página 10 Intel’s suggestion, the EuP ready power supply must meet the standard of 5v standby power efficiency is higher than 50% under 100 mA current consumption. For EuP ready power supply selection, we recommend you checking with the power supply manufacturer for more details. ASRock G41C-GS / G41C-S Motherboard...
  • Página 11 CPU surface is unclean or if there is any bent pin on the socket. Do not force to insert the CPU into the socket if above situation is found. Otherwise, the CPU will be seriously damaged. ASRock G41C-GS / G41C-S Motherboard...
  • Página 12 Use your left hand index finger and thumb to support the load plate edge, engage PnP cap with right hand thumb and peel the cap from the socket while pressing on center of PnP cap to assist in removal. ASRock G41C-GS / G41C-S Motherboard...
  • Página 13 Step 5. Connect fan header with the CPU fan connector on the motherboard. Step 6. Secure excess cable with tie-wrap to ensure cable does not interfere with fan operation or contact other components. ASRock G41C-GS / G41C-S Motherboard...
  • Página 14 It is not allowed to install a DDR3 memory module into DDR2 slot or install a DDR2 memory module into DDR3 slot; otherwise, this motherboard and DIMM may be damaged. DDR2 and DDR3 memory modules cannot be installed on this motherboard at the same time. ASRock G41C-GS / G41C-S Motherboard...
  • Página 15 DIMM if you force the DIMM into the slot at incorrect orientation. Step 3. Firmly insert the DIMM into the slot until the retaining clips at both ends fully snap back in place and the DIMM is properly seated. ASRock G41C-GS / G41C-S Motherboard...
  • Página 16 Remove the bracket facing the slot that you intend to use. Keep the screws for later use. Step 3. Align the card connector with the slot and press firmly until the card is completely seated on the slot. Step 4. Fasten the card to the chassis with screws. ASRock G41C-GS / G41C-S Motherboard...
  • Página 17 (EUP_AUDIO1, 3-pin jumper, see p.2 No. 27) Note: EUP_LAN and EUP_AUDIO jumper design decreases the power consumption of this motherboard to meet EuP standard. With an ASRock EuP ready motherboard and a power supply that the 5VSB power efficiency is higher than 50% under 100mA current consumption, your system is able to submit EuP standard.
  • Página 18 SATA hard disk for internal (SATAII_2: see p.2, No. 15) SATAII_1 SATAII_3 storage devices. The current (SATAII_3: see p.2, No. 12) SATAII_2 SATAII_4 SATAII interface allows up to (SATAII_4: see p.2, No. 13) 3.0 Gb/s data transfer rate. ASRock G41C-GS / G41C-S Motherboard...
  • Página 19 D. MIC_RET and OUT_RET are for HD audio panel only. You don’t need to connect them for AC’97 audio panel. E. Enter BIOS Setup Utility. Enter Advanced Settings, and then select Chipset Configuration. Set the Front Panel Control option from [Auto] to [Enabled]. ASRock G41C-GS / G41C-S Motherboard...
  • Página 20 (4-pin ATX12V2) ATX 12V plug to this connector (see p.2 No. 2) so that it can provides sufficient power. Failing to do so will cause the failure to power up. ASRock G41C-GS / G41C-S Motherboard...
  • Página 21 PCI / PCIE buses are in the fixed mode so that FSB can operate under a more stable overclocking environment. Please refer to the warning on page 8 for the possible overclocking risk before you apply Untied Overclocking Technology. ASRock G41C-GS / G41C-S Motherboard...
  • Página 22 ROM drive. It will display the Main Menu automatically if “AUTORUN” is enabled in your computer. If the Main Menu does not appear automatically, locate and double- click on the file “ASSETUP.EXE” from the BIN folder in the Support CD to display the menus. ASRock G41C-GS / G41C-S Motherboard...
  • Página 23 1. Einführung 1. Einführung 1. Einführung Wir danken Ihnen für den Kauf des ASRock G41C-GS / G41C-S Motherboard, ein zuverlässiges Produkt, welches unter den ständigen, strengen Qualitätskontrollen von ASRock gefertigt wurde. Es bietet Ihnen exzellente Leistung und robustes Design, gemäß der Verpflichtung von ASRock zu Qualität und Halbarkeit.
  • Página 24 - Unterstützt D-Sub mit einer maximalen Auflösung von 2048 x 1536 bei 75 Hz Audio - 5.1 CH HD Audio (VIA ® VT1705 Audio Codec) - G41C-GS Realtek PCIE x1 Gigabit LAN RTL8111DL, speed 10/100/1000 Mb/s ASRock G41C-GS / G41C-S Motherboard...
  • Página 25 - Treiber, Dienstprogramme, Antivirussoftware (Probeversion), ASRock-Software-Suite (CyberLink DVD Suite und Creative Sound Blaster X-Fi MB) (OEM- und Testversion) Einzigartige - ASRock OC Tuner (siehe VORSICHT 9) Eigenschaft - Intelligent Energy Saver (Intelligente Energiesparfunktion) (siehe VORSICHT 10) - Sofortstart - ASRock Instant Flash (siehe VORSICHT 11)
  • Página 26 - ASRock U-COP (siehe VORSICHT 14) - Boot Failure Guard (B.F.G. – Systemstartfehlerschutz) Hardware Monitor - Überwachung der CPU-Temperatur - Motherboardtemperaturerkennung - Drehzahlmessung für CPU/Gehäuse/Stromlüfter - CPU-Lüftergeräuschdämpfung - Spannungsüberwachung: +12V, +5V, +3.3V, Vcore ® ® Betriebssysteme - Unterstützt Microsoft Windows...
  • Página 27 überblicken und Ihre Hardware-Geräte übertakten, um die beste Systemleistung unter der Windows ® Umgebung zu erreichen. Besuchen Sie bitte unsere Website für die Operationsverfahren von ASRock OC Tuner. ASRock-Website: http://www.asrock.com 10. Mit einem fortschrittlichen, eigenständigen Hard- und Softwaredesign nutzt der Intelligent Energy Saver eine revolutionäre Technologie, die bisher unerreichte Energieeinsparungen ermöglicht.
  • Página 28 Dateisystem FAT32/16/12 benutzen muss. 12. Allein der Name – OC DNA* – beschreibt es wörtlich, was die Software zu leisten vermag. OC DNA ist ein von ASRock exklusiv entwickeltes Dienstprogramm, das Nutzern eine bequeme Möglichkeit bietet, Übertaktungseinstellungen aufzuzeichnen und sie Anderen mitzuteilen.
  • Página 29 Stromversorgung dem Standard entsprechen, was bedeutet, dass bei einem Stromverbrauch von 100 mA die 5-Volt-Standby-Energieeffizienz höher als 50% sein sollte. Für die Wahl einer EuP-fähigen Stromversorgung empfehlen wir Ihnen, weitere Details beim Hersteller der Stromversorgung abzufragen. ASRock G41C-GS / G41C-S Motherboard...
  • Página 30 (EUP_AUDIO1, 3-pol. Jumper, siehe Seite 2, Nr. 27) Hinweis: Das Jumper-Design EUP_LAN und EUP_AUDIO verringert den Energieverbrauch dieses Motherboards, um dem Standard der Ökodesign-Richtlinie (EuP) zu entsprechen. Mit einem ASRock- Motherboard gemäß der Ökodesign-Richtlinie (EuP) und einer Stromversorgung, deren 5 VSB-Energieeffizienz der Standby-Spannung bei einer Stromaufnahme von 100 mA höher ist als 50%, ist Ihr System...
  • Página 31 Seite des Anschlusses verbunden wird. Primärer IDE-Anschluss (Blauer) (39-pin IDE1, siehe S.2 - No. 11) Blauer Anschluss Schwarzer Anschluss zum Motherboard zur Festplatte 80-adriges ATA 66/100 Kabel Hinweis: Details entnehmen Sie bitte den Anweisungen Ihres IDE-Gerätehändlers. ASRock G41C-GS / G41C-S Motherboard...
  • Página 32 Drucker auf einfache Weise anschließen können. Anschluss für Audio auf Dieses Interface zu einem der Gehäusevorderseite Audio-Panel auf der Vorderseite Ihres Gehäuses, ermöglicht (9-Pin HD_AUDIO1) Ihnen eine bequeme (siehe S.2 - No. 29) Anschlussmöglichkeit und Kontrolle über Audio-Geräte. ASRock G41C-GS / G41C-S Motherboard...
  • Página 33 (siehe S.2 - No. 14) Gehäuse- und Stromlüfteranschlüsse Verbinden Sie die Lüfterkabel mit den Lüfteranschlüssen, (3-pin CHA_FAN1) wobei der schwarze Draht an (siehe S.2, No. 10) den Schutzleiterstift angeschlossenwird. (3-pin PWR_FAN1) (siehe S.2, No. 9) ASRock G41C-GS / G41C-S Motherboard...
  • Página 34 Beachten Sie bitte, dass Sie 12V-ATX-Netzteil eine Stromversorgung mit ATX 12-Volt-Stecker mit diesem (4-pol. ATX12V1) Anschluss verbinden müssen, (siehe S.2 - Nr. 2) damit ausreichend Strom geliefert werden kann. Andernfalls reicht der Strom nicht aus, das System zu starten. ASRock G41C-GS / G41C-S Motherboard...
  • Página 35 ASSETUP.EXE im BIN-Verzeichnis der Support-CD, um die Menüs aufzurufen. Das Setup-Programm soll es Ihnen so leicht wie möglich machen. Es ist menügesteuert, d.h. Sie können in den verschiedenen Untermenüs Ihre Auswahl treffen und die Programme werden dann automatisch installiert. ASRock G41C-GS / G41C-S Motherboard...
  • Página 36: Contenu Du Paquet

    1. Introduction 1. Introduction Merci pour votre achat d’une carte mère ASRock G41C-GS / G41C-S, une carte mère très fiable produite selon les critères de qualité rigoureux de ASRock. Elle offre des performances excellentes et une conception robuste conformément à...
  • Página 37 - Prend en charge le D-Sub avec une résolution maximale jusqu’à 2048x1536 @ 75Hz Audio - 5.1 Son haute définition de CH (codec audio VIA ® VT1705) - G41C-GS Realtek PCIE x1 Gigabit LAN RTL8111DL, vitesse 10/100/1000 Mb/s ASRock G41C-GS / G41C-S Motherboard...
  • Página 38 - Prise en charge du Smart BIOS CD d’assistance - Pilotes, utilitaires, logiciel anti-virus (Version d’essai), Suite logicielle ASRock (CyberLink DVD Suite et Creative Sound Blaster X-Fi MB) (Version OEM et d’essai) Caractéristique - Tuner ASRock OC (voir ATTENTION 9) unique - Économiseur d’énergie intelligent (voir ATTENTION 10)
  • Página 39 - Contrôle direct de la fréquence CPU (voir ATTENTION 13) - ASRock U-COP (voir ATTENTION 14) - Garde d’échec au démarrage (B.F.G.) Surveillance - Contrôle de la température CPU système - Mesure de température de la carte mère - Tachéomètre ventilateur CPU/Châssis/Ventilateur - Ventilateur silencieux d’unité...
  • Página 40 64-bit/ Vista / XP 64-bit / XP SP1; SP2. Il s’agit d’un usage facile ASRock overclocking outil qui vous permet de surveiller votre système en fonction de la monitrice de matériel et overclocker vos périphériques de matériels pour obtenir les meilleures performances du système sous environnement Windows...
  • Página 41 11. O ASRock Instant Flash é um utilitário de flash do BIOS incorporado na memória Flash ROM. Esta prática ferramenta de actualização do BIOS permite-lhe actualizar o BIOS do sistema sem necessitar de entrar nos ® sistemas operativos, como o MS-DOS ou o Windows .
  • Página 42 Note: La conception des cavaliers EUP_LAN et EUP_AUDIO réduit la consommation de courant de cette carte mère afin de répondre à la norme EuP. Avec une carte mère ASRock prête pour EuP et une alimentation électrique dont l’efficacité électrique 5Vsb est supérieure à 50% pour une consommation de courant de 100 mA, votre système sera conforme à...
  • Página 43 (IDE1 br. 39, voir p.2 No. 11) connecteur bleu connecteur noir vers la carte mère vers le disque dur Câble ATA 66/100 80 conducteurs Note: Veuillez vous reporter aux instructions du fabricant de votre IDE périphérique pour les détails. ASRock G41C-GS / G41C-S Motherboard...
  • Página 44 Connecteur audio panneau C’est une interface pour un câble avant audio en façade qui permet le branchement et le contrôle (HD_AUDIO1 br. 9) commodes de périphériques (voir p.2 No. 29) audio. ASRock G41C-GS / G41C-S Motherboard...
  • Página 45 Si vous prévoyez de connecter le ventilateur de CPU à 3 broches au connecteur du ventilateur de CPU sur cette carte mère, veuillez le connecter aux broches 1-3. Installation de ventilateur à 3 broches Broches 1-3 connectées ASRock G41C-GS / G41C-S Motherboard...
  • Página 46 20 broches. Pour utiliser une alimentation ATX 20 broches, branchez à l’alimentation électrique ainsi qu’aux broches 1 et 13. 20-Installation de l’alimentation électrique ATX Connecteur ATX 12V Veuillez connecter une unité d’alimentation électrique ATX (ATX12V1 br.4) 12V sur ce connecteur. (voir p.2 No. 2) ASRock G41C-GS / G41C-S Motherboard...
  • Página 47 CD-ROM. Le Menu principal s’affiche automatiquement si “AUTORUN” est activé dans votre ordinateur. Si le Menu principal n’apparaît pas automatiquement, localisez dans le CD technique le fichier “ASSETUP.EXE” dans le dossier BIN et double-cliquez dessus pour afficher les menus. ASRock G41C-GS / G41C-S Motherboard...
  • Página 48: Contenuto Della Confezione

    1. Introduzione Grazie per aver scelto una scheda madre ASRock G41C-GS / G41C-S, una scheda madre affidabile prodotta secondo i severi criteri di qualità ASRock. Le prestazioni eccellenti e il design robusto si conformano all’impegno di ASRock nella ricerca della qualità...
  • Página 49 - 5.1 Audio HD CH (VIA ® VT1705 Audio Codec) - G41C-GS Realtek PCIE x1 Gigabit LAN RTL8111DL, velocità 10/100/1000 Mb/s - G41C-S Realtek PCIE x1 LAN 8103EL / 8102EL, velocità 10/100 Mb/s - Supporta Wake-On-LAN ASRock G41C-GS / G41C-S Motherboard...
  • Página 50 - Smart BIOS supportato CD di - Driver, utilità, software antivirus (Versione dimostrativa), supporto Suite software ASRock (Suite CyberLink DVD e Creative Sound Blaster X-Fi MB) (OEM e Versione demo) Caratteris- - Sintonizzatore ASRock OC (vedi ATTENZIONE 9) tica speciale - Intelligent Energy Saver (Risparmio intelligente dell’energia)
  • Página 51 - Predisposto EuP (è necessaria l’alimentazione predisposta per il sistema EuP) (vedi ATTENZIONE 15) * Per ulteriori informazioni, prego visitare il nostro sito internet: http://www.asrock.com AVVISO Si prega di prendere atto che la procedura di overclocking implica dei rischi, come anche la regolazione delle impostazioni del BIOS, l’applicazione della tecnologia Untied Overclocking...
  • Página 52 64-bit / Vista / XP 64 bit / XP SP1; SP2. Si tratta di uno strumento di sicronizzazione ASRock di face uso in grado di implementare il controllo del sistema tramite la funzione di hardware monitor e sincronizzare le Vostre unita‘ hardware per ottenere la migliore ®...
  • Página 53 12. Il nome stesso del software – OC DNA – dice di cosa è capace. OC DNA, una utilità esclusiva sviluppata da ASRock, fornisce un modo comodo per registrare le impostazioni OC e condividerle con gli altri. Aiuta a salvare le registrazioni di overclocking nel sistema operativo e semplifica la complicata procedura di registrazione delle impostazioni di overclocking.
  • Página 54 Nota: La struttura dei jumper EUP_LAN e EUP_AUDIO diminuisce il consumo energetico di questa scheda madre, così da soddisfare lo standard EuP. Con la scheda madre ASRock predisposta EuP e un’alimentazione con efficienza 5VSB maggiore del 50% con un consumo di 100 mA il sistema sarà...
  • Página 55: Collettori E Connettori Su Scheda

    (SATAII_3: vedi p.2 Nr. 12) SATAII_2 SATAII_4 funzioni di archiviazione (SATAII_4: vedi p.2 Nr. 13) interna. ATAII (SATAII) suppo- rtano cavi SATAII per dispositivi di memoria interni. L’interfaccia SATAII attuale permette velocità di trasferimento dati fino a 3.0 Gb/s. ASRock G41C-GS / G41C-S Motherboard...
  • Página 56 2. Se si utilizza un pannello audio AC’97, installarlo nell’intestazione audio del pannello anteriore, come indicato di seguito: A. Collegare Mic_IN (MIC) a MIC2_L. B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) ad OUT2_L. C. Collegare Ground (GND) a Ground (GND). ASRock G41C-GS / G41C-S Motherboard...
  • Página 57 CPU su questa scheda madre, collegarla ai piedini 1-3. Piedini 1-3 collegati Installazione della ventola a 3 piedini Connettore alimentazione ATX Collegare la sorgente d’alimentazione ATX a questo (24-pin ATXPWR1) connettore. (vedi p.2 Nr. 4) ASRock G41C-GS / G41C-S Motherboard...
  • Página 58 Connettore ATX 12V È necessario collegare una alimentazione con spinotto da (4-pin ATX12V1) 12V ATX a questo connettore (vedi p.2 Nr. 2) in modo che possa fornire energia sufficiente. In caso contrario l’unità non si avvia. ASRock G41C-GS / G41C-S Motherboard...
  • Página 59 Inserire il CD di supporto nel lettore CD-ROM. Se la funzione “AUTORUN” è attivata nel computer, apparirà automaticamente il Menù principale. Se il Menù principale non appare automaticamente, posizionarsi sul file “ASSETUP.EXE” nel CESTINO del CD di supporto e cliccare due volte per visualizzare i menù. ASRock G41C-GS / G41C-S Motherboard...
  • Página 60: Introducción

    1. Introducción 1. Introducción Gracias por su compra de ASRock G41C-GS / G41C-S placa madre, una placa de confianza producida bajo el control de calidad estricto y persistente. La placa madre provee realización excelente con un diseño robusto conforme al compromiso de calidad y resistencia de ASRock.
  • Página 61 - Sonido HD de 5.1 Canales (Códec de sonido VIA VT1705) - G41C-GS Realtek PCIE x1 Gigabit LAN RTL8111DL, velocidad 10/100/1000 Mb/s - G41C-S Realtek PCIE x1 LAN 8103EL / 8102EL, velocidad 10/100 Mb/s - Soporta Wake-On-LAN ASRock G41C-GS / G41C-S Motherboard...
  • Página 62 ASRock (CyberLink DVD Suite y Creative Sound Blaster X-Fi MB) (OEM y versión de prueba) Característica - Sintonizador de ASRock OC (vea ATENCIÓN 9) Única - Administrador de energía inteligente (vea ATENCIÓN 10) - Instant Boot - ASRock Instant Flash (vea ATENCIÓN 11)
  • Página 63 - ASRock U-COP (vea ATENCIÓN 14) - Protección de Falla de Inicio (B.F.G..) Monitor Hardware - Sensibilidad a la temperatura del procesador - Sensibilidad a la temperatura de la placa madre - Taquimetros de los ventiladores del procesador y del CPU...
  • Página 64 / XP 64 bits / XP SP1; SP2. Es una herramienta de overclocking de ASRock de usuario-fácil que le permite a supervisar su sistema por la función de monitor de hardware y overclock sus dispositivos de hardware para obtener el mejor Sitio web de ASRock: http://www.asrock.com...
  • Página 65 11. ASRock Instant Flash es una utilidad de programación del BIOS que se encuentra almacenada en la memoria Flash ROM. Esta sencilla herramienta de actualización de BIOS le permitirá actualizar el BIOS del sistema sin necesidad de acceder a ningún sistema operativo, como MS-DOS o Windows ®...
  • Página 66: Setup De Jumpers

    EuP. Con una placa base ASRock que cumpla la directiva EuP y una fuente de alimentación cuyo ahorro de energía a través de la línea 5VSB sea superior al 50% con un consumo de 100mA, su sistema ya cumplirá...
  • Página 67: Cabezales Y Conectores En Placas

    (39-pin IDE1, vea p.2, N. 11) Conector azul Conector negro a placa madre a aparato IDE Cable ATA 66/100 de conducción 80 Atención: Consulte las instrucciones del distribuidor del dispositivo IDE para conocer los detalles. ASRock G41C-GS / G41C-S Motherboard...
  • Página 68 Conector de audio de Este es una interface para panel frontal cable de audio de panel frontal que permite conexión y control (9-pin HD_AUDIO1) conveniente de apparatos de (vea p.2, N. 29) Audio. ASRock G41C-GS / G41C-S Motherboard...
  • Página 69 Conecte el cable del ventilador de la CPU de la CPU a este conector y haga coincidir el cable negro (4-pin CPU_FAN1) 1 2 3 4 con el conector de tierra. (vea p.2, N. 3) ASRock G41C-GS / G41C-S Motherboard...
  • Página 70 Tenga en cuenta que es necesario conectar este (4-pin ATX12V1) conector a una toma de corriente (ver p.2, No. 2) con el enchufe ATX 12V, de modo que proporcione suficiente electricidad. De lo contrario no se podrá encender. ASRock G41C-GS / G41C-S Motherboard...
  • Página 71: Bios Información

    Para iniciar la instalación, ponga el CD en el lector de CD y se desplegará el Menú Principal automáticamente si «AUTORUN» está habilitado en su computadora. Si el Menú Principal no aparece automáticamente, localice y doble-pulse en el archivo “ASSETUP.EXE” para iniciar la instalación. ASRock G41C-GS / G41C-S Motherboard...
  • Página 72 ASRock. ASRock Micro ATX: 9,6 x 7,8 / 24,4 x 19,8 ASRock ASRock Serial ATA (SATA) ( ASRock G41C-GS / G41C-S Motherboard...
  • Página 73 ASRock G41C-GS / G41C-S Motherboard...
  • Página 74 ASRock G41C-GS / G41C-S Motherboard...
  • Página 75 ASRock G41C-GS / G41C-S Motherboard...
  • Página 76 ASRock G41C-GS / G41C-S Motherboard...
  • Página 77 ASRock G41C-GS / G41C-S Motherboard...
  • Página 78 Short Open CMOS ASRock G41C-GS / G41C-S Motherboard...
  • Página 79 1 S ATAII_1 SATAII_3 S ATAII_2 SATAII_4 ASRock G41C-GS / G41C-S Motherboard...
  • Página 80 ASRock G41C-GS / G41C-S Motherboard...
  • Página 81 PANEL1) 1 2 3 4 ASRock G41C-GS / G41C-S Motherboard...
  • Página 82 ATX. 12V-ATX ATX 12 , ASRock G41C-GS / G41C-S Motherboard...
  • Página 83 BIOS Setup Power-On-Self-Test – POST POST BIOS Setup POST Ctrl> + <Alt> + <Delete BIOS Setup ASRock G41C-GS / G41C-S Motherboard...
  • Página 84 Gratos por comprar nossa placa–mãe G41C-GS / G41C-S, um produto confiável feito com ASRock um estrito controle de qualidade consistente. Com um excelente desempenho, essa placa é dotada de um projeto robusto que atende a ASRock de compromisso com a qualidade e durabilidade.
  • Página 85: Especificações

    - Áudio de alta definição de canal 5.1 ® (Codec de áudio VIA VT1705) - G41C-GS Realtek PCIE x1 Gigabit LAN RTL8111DL, velocidade 10/100/1000 Mb/s - G41C-S Realtek PCIE x1 LAN 8103EL / 8102EL, velocidade 10/100 Mb/s - Suporta Wake-On-LAN ASRock G41C-GS / G41C-S Motherboard...
  • Página 86 - Suporte para Smart BIOS CD de suporte - Controladores, utilitários, software antivírus (Experimentacao Versao), conjunto de programas da ASRock (CyberLink DVD Suite e Creative Sound Blaster X-Fi MB) (OEM e versão de demonstração) Funcionalidade - Sintonizador ASRock OC (veja o AVISO 9) Única...
  • Página 87 - ASRock U-COP (veja o AVISO 14) - B.F.G. (Boot Failure Guard) Monitor do HW - Sensores de temperature do procesador - Medição de temperatura da placa-mãe - Tacômetros de ventilador do CPU/chassis/energia - Ventoinha silenciosa para a CPU - Monitoramento de voltagem : +12 V, +5 V, +3.3 V, Vcore...
  • Página 88 Web para conhecer os procedimentos de funcionamento da Intelligent Energy Saver. Sítio Web da ASRock: http://www.asrock.com 11. ASRock Instant Flash est un utilitaire de flash du BIOS flash intégré dans la ROM Flash. Cet outil pratique de mise à jour du BIOS vous permet de mettre à...
  • Página 89 12. O próprio nome do software – OC DNA diz-lhe literalmente aquilo de que é capaz. OC DNA, um utilitário exclusivo desenvolvido pela ASRock, proporciona uma forma conveniente para o utilizador gravar as definições OC e partilhar com outros. Ajuda-o a guardar o seu registo de “overclocking”...
  • Página 90 (EUP_AUDIO1, jumper de 3 pinos, veja a folha 2, No. 27) Nota: O design de EUP_LAN e EUP_AUDIO jumper diminui o consumo de energia desta placa-mãe para satisfazer a norma EuP. Com uma placa-mãe ASRock EuP ready e uma alimentação eléctrica cuja eficiência energética de 5VSB seja superior a 50% com um consumo de corrente de 100mA, o seu sistema pode enviar a norma EuP.
  • Página 91 SATAII como dispositivos de (SATAII_3: veja a folha 2, No. 12) SATAII_2 SATAII_4 armazenamento internos. A (SATAII_4: veja a folha 2, No. 13) atual interface SATAII permite uma taxa de transferência de dados de até 3.0 Gb/s. ASRock G41C-GS / G41C-S Motherboard...
  • Página 92 A. Ligue o Mic_IN (MIC) ao MIC2_L. B. Ligue o Audio_R (RIN) ao OUT2_R e o Audio_L (LIN) ao OUT2_L. C. Ligue o Ground (GND) ao Ground (GND). ASRock G41C-GS / G41C-S Motherboard...
  • Página 93 Se pretender ligar uma ventoinha de 3 pinos para CPU ao conector de ventoinha do CPU nesta placa-mãe, por favor, ligue-a aos pinos 1-3. Pinos 1-3 ligados Instalação de Ventoinha de 3 pinos ASRock G41C-GS / G41C-S Motherboard...
  • Página 94 Note que é necessário ligar uma fonte de alimentação com (ATX12V1 de 4 pinos ) conector ATX 12V neste (veja a folha 2, No. 2) conector para fornecer alimentação suficiente. Do contrário, haverá falhas de funcionamento. ASRock G41C-GS / G41C-S Motherboard...
  • Página 95 Mãe. Para começar a usar o CD de instalação, introduza o CD na leitora de CD-ROM do computador. Automaticamente iniciará o menu principal, casa o AUTORUN esteja ativado. Se o menu principal não aparecer automaticamente, explore o CD e execute o “ASSETUP.EXE” localizado na pasta BIN. ASRock G41C-GS / G41C-S Motherboard...
  • Página 96 ASRock G41C-GS / G41C-S Motherboard...
  • Página 97 ASRock G41C-GS / G41C-S Motherboard...
  • Página 98 ASRock G41C-GS / G41C-S Motherboard...
  • Página 99 ASRock G41C-GS / G41C-S Motherboard...
  • Página 100 1 0 0 1 0 0 1 0 0 1 0 0 1 0 0 ASRock G41C-GS / G41C-S Motherboard...
  • Página 101 Short Open 1 0 1 1 0 1 1 0 1 1 0 1 1 0 1 ASRock G41C-GS / G41C-S Motherboard...
  • Página 102 1 0 2 1 0 2 1 0 2 1 0 2 1 0 2 ASRock G41C-GS / G41C-S Motherboard...
  • Página 103 S ATAII_1 SATAII_3 S ATAII_2 SATAII_4 1 0 3 1 0 3 1 0 3 1 0 3 1 0 3 ASRock G41C-GS / G41C-S Motherboard...
  • Página 104 1 2 3 4 1 0 4 1 0 4 1 0 4 1 0 4 1 0 4 ASRock G41C-GS / G41C-S Motherboard...
  • Página 105 1 0 5 1 0 5 1 0 5 1 0 5 1 0 5 ASRock G41C-GS / G41C-S Motherboard...
  • Página 106 1 0 6 1 0 6 1 0 6 1 0 6 1 0 6 ASRock G41C-GS / G41C-S Motherboard...
  • Página 107 ® ® ® ® ® ® ® ® 1 0 7 1 0 7 1 0 7 1 0 7 1 0 7 ASRock G41C-GS / G41C-S Motherboard...
  • Página 108 ® 1 0 8 1 0 8 1 0 8 1 0 8 1 0 8 ASRock G41C-GS / G41C-S Motherboard...
  • Página 109 “ ” ® ® ® 1 0 9 1 0 9 1 0 9 1 0 9 1 0 9 ASRock G41C-GS / G41C-S Motherboard...
  • Página 110 “ ” “ ” ® ® 1 1 0 1 1 0 1 1 0 1 1 0 1 1 0 ASRock G41C-GS / G41C-S Motherboard...
  • Página 111 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 ASRock G41C-GS / G41C-S Motherboard...
  • Página 112 “ ” “ ” “ ” “ ” 1 1 2 1 1 2 1 1 2 1 1 2 1 1 2 ASRock G41C-GS / G41C-S Motherboard...
  • Página 113 SATAII_1 SATAII_3 SATAII_2 SATAII_4 1 1 3 1 1 3 1 1 3 1 1 3 1 1 3 ASRock G41C-GS / G41C-S Motherboard...
  • Página 114 1 1 4 1 1 4 1 1 4 1 1 4 1 1 4 ASRock G41C-GS / G41C-S Motherboard...
  • Página 115 1 2 3 4 1 1 5 1 1 5 1 1 5 1 1 5 1 1 5 ASRock G41C-GS / G41C-S Motherboard...
  • Página 116 “ ” “ ” 1 1 6 1 1 6 1 1 6 1 1 6 1 1 6 ASRock G41C-GS / G41C-S Motherboard...
  • Página 117 1 1 7 1 1 7 1 1 7 1 1 7 1 1 7 ASRock G41C-GS / G41C-S Motherboard...
  • Página 118 ® ® ® ® ® ® ® ® 1 1 8 1 1 8 1 1 8 1 1 8 1 1 8 ASRock G41C-GS / G41C-S Motherboard...
  • Página 119 1 1 9 1 1 9 1 1 9 1 1 9 1 1 9 ASRock G41C-GS / G41C-S Motherboard...
  • Página 120 ® ® “ ” 1 2 0 1 2 0 1 2 0 1 2 0 1 2 0 ASRock G41C-GS / G41C-S Motherboard...
  • Página 121 ® ® ® ® ® ® ® 1 2 1 1 2 1 1 2 1 1 2 1 1 2 1 ASRock G41C-GS / G41C-S Motherboard...
  • Página 122 – 1 2 2 1 2 2 1 2 2 1 2 2 1 2 2 ASRock G41C-GS / G41C-S Motherboard...
  • Página 123 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 ASRock G41C-GS / G41C-S Motherboard...
  • Página 124 SATAII_1 SATAII_3 SATAII_2 SATAII_4 1 2 4 1 2 4 1 2 4 1 2 4 1 2 4 ASRock G41C-GS / G41C-S Motherboard...
  • Página 125 1 2 5 1 2 5 1 2 5 1 2 5 1 2 5 ASRock G41C-GS / G41C-S Motherboard...
  • Página 126 1 2 3 4 1 2 6 1 2 6 1 2 6 1 2 6 1 2 6 ASRock G41C-GS / G41C-S Motherboard...
  • Página 127 ® ® 1 2 7 1 2 7 1 2 7 1 2 7 1 2 7 ASRock G41C-GS / G41C-S Motherboard...
  • Página 128 1 2 8 1 2 8 1 2 8 1 2 8 1 2 8 ASRock G41C-GS / G41C-S Motherboard...
  • Página 129 ® ® ® ® ® ® ® ® 1 2 9 1 2 9 1 2 9 1 2 9 1 2 9 ASRock G41C-GS / G41C-S Motherboard...
  • Página 130 1 3 0 1 3 0 1 3 0 1 3 0 1 3 0 ASRock G41C-GS / G41C-S Motherboard...
  • Página 131 ® ® ® ® ® 1 3 1 1 3 1 1 3 1 1 3 1 1 3 1 ASRock G41C-GS / G41C-S Motherboard...
  • Página 132 ® ® ® ® 1 3 2 1 3 2 1 3 2 1 3 2 1 3 2 ASRock G41C-GS / G41C-S Motherboard...
  • Página 133 1 3 3 1 3 3 1 3 3 1 3 3 1 3 3 ASRock G41C-GS / G41C-S Motherboard...
  • Página 134 SATAII_1 SATAII_3 SATAII_2 SATAII_4 1 3 4 1 3 4 1 3 4 1 3 4 1 3 4 ASRock G41C-GS / G41C-S Motherboard...
  • Página 135 1 3 5 1 3 5 1 3 5 1 3 5 1 3 5 ASRock G41C-GS / G41C-S Motherboard...
  • Página 136 1 2 3 4 1 3 6 1 3 6 1 3 6 1 3 6 1 3 6 ASRock G41C-GS / G41C-S Motherboard...
  • Página 137 ® ® 1 3 7 1 3 7 1 3 7 1 3 7 1 3 7 ASRock G41C-GS / G41C-S Motherboard...
  • Página 138 1 3 8 1 3 8 1 3 8 1 3 8 1 3 8 ASRock G41C-GS / G41C-S Motherboard...
  • Página 139 1 3 9 1 3 9 1 3 9 1 3 9 1 3 9 ASRock G41C-GS / G41C-S Motherboard...
  • Página 140 ® ® ® ® ® ® ® ® 1 4 0 1 4 0 1 4 0 1 4 0 1 4 0 ASRock G41C-GS / G41C-S Motherboard...
  • Página 141 1 4 1 1 4 1 1 4 1 1 4 1 1 4 1 ASRock G41C-GS / G41C-S Motherboard...
  • Página 142 ® ® ® ® ® 1 4 2 1 4 2 1 4 2 1 4 2 1 4 2 ASRock G41C-GS / G41C-S Motherboard...
  • Página 143 ® ® ® ® 1 4 3 1 4 3 1 4 3 1 4 3 1 4 3 ASRock G41C-GS / G41C-S Motherboard...
  • Página 144 1 4 4 1 4 4 1 4 4 1 4 4 1 4 4 ASRock G41C-GS / G41C-S Motherboard...
  • Página 145 SATAII_1 SATAII_3 SATAII_2 SATAII_4 1 4 5 1 4 5 1 4 5 1 4 5 1 4 5 ASRock G41C-GS / G41C-S Motherboard...
  • Página 146 1 4 6 1 4 6 1 4 6 1 4 6 1 4 6 ASRock G41C-GS / G41C-S Motherboard...
  • Página 147 1 2 3 4 1 4 7 1 4 7 1 4 7 1 4 7 1 4 7 ASRock G41C-GS / G41C-S Motherboard...
  • Página 148 ® ® ® 1 4 8 1 4 8 1 4 8 1 4 8 1 4 8 ASRock G41C-GS / G41C-S Motherboard...
