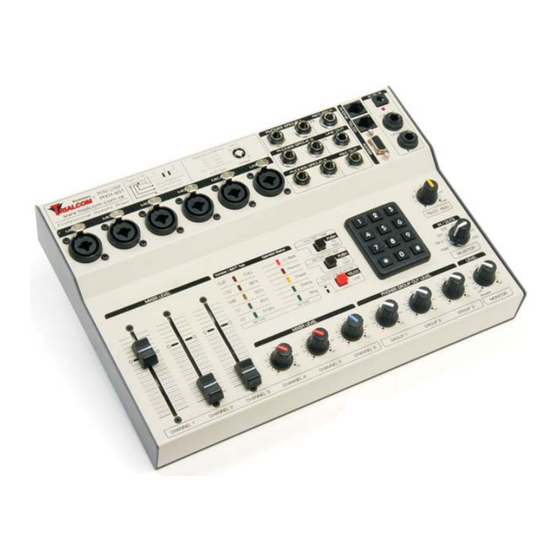

Trialcom Eagle Broadcast MXH-601 Manual Del Usuario

Consola portatil para exteriores
Ocultar thumbs Ver también para Eagle Broadcast MXH-601:
Tabla de contenido

Publicidad

Enlaces rápidos

Descargar este manual
PACKING LIST
REVISADO
MXH-601
Transformador 20VAC
Cable USB
Manual Impreso
Funda de Transporte
Catálogo
Castro Barros 945
CP. ( 1217 ) Capital Federal - Bs. As. - Argentina
Tel./ Fax (+ 54 11) 4957- 6788 / 4957- 4044
E-mail: info@trialcom.com.ar / WEB: www.trialcom.com.ar
MXH-601
CONSOLA
PORTATIL
PARA
EXTERIORES
5 Entradas Mic/Line balanceadas
1 Entrada Aux balanceada
Conexión para 2 ó 4 hilos
Vúmetro a led Audio y Batería
6 Salidas de auriculares
Conexión Bluetooth (accesorio)
Indicador llamada acústica y visual
Oscilador 1 KHz
Fuente Phantom
Conexión celular
E-mail: info@trialcom.com.ar / WEB: www.trialcom.com.ar
Castro Barros 945
CP. ( 1217 ) Capital Federal - Bs. As. - Argentina
Tel./ Fax (+ 54 11) 4957- 6788 / 4957- 4044

Publicidad

Tabla de contenido
loading

Manuales relacionados para Trialcom Eagle Broadcast MXH-601

Resumen de contenidos para Trialcom Eagle Broadcast MXH-601

  • Página 1 CP. ( 1217 ) Capital Federal - Bs. As. - Argentina Tel./ Fax (+ 54 11) 4957- 6788 / 4957- 4044 Tel./ Fax (+ 54 11) 4957- 6788 / 4957- 4044 E-mail: info@trialcom.com.ar / WEB: www.trialcom.com.ar E-mail: info@trialcom.com.ar / WEB: www.trialcom.com.ar...

  • Página 2: Tabla De Contenido

    3.7. CONEXIÓN A OTROS CELULARES (página 14) En ninguno de los casos TRIALCOM o alguno de sus representantes asume responsabilidad por las consecuencias del mal funcionamiento del DESCRIPCIÓN DE CONTROLES, CONECTORES E equipo. TRIALCOM se compromete a reparar o remplazar parcial o INDICADORES GRÁFICOS...

  • Página 3: Primeros Pasos

    7. ESPECIFICACIONES TÉCNICAS ENTRADAS DE MICRÓFONOS MXH-601 Entrada: balanceada electrónicamente Impedancia de entrada: 1 Kohms (600 Ohms nominal) Respuesta en frecuencia: 20 Hz 20 kHz /-1,6 dBm Rango de la señal de entrada: con - 60 dBm/+5 dBm - 22 dBm/ +15 dBm Tipo de conector: “Combo”...
  • Página 4 última generación de tipo "combo". Siempre recomendamos la utilización de Cajas Directas T-200 DIRECT BOX de Trialcom en las conexiones. Se trata de una Las 3 primeras entradas son para micrófono (puede habilitar la solución que permite, entre otras cosas, separar las diferencias de fuente phantom si así...

  • Página 5: Información General

    el discado telefónico (Dialing) y que se está recibiendo una EJEMPLO DE CONEXIÓN llamada (Ring). La Consola cuenta también con tres llaves selectoras: Generador de 1 kHz. (1 kHz. TEST TONE), nivel de batería (BATTERY LIFE TEST) y para tomar la línea telefónica (TELCO/LINE SEL).

  • Página 6: Descripciones Básicas De La Consola Mxh-601

    Puente Si se utilizan micrófonos que aproximadamente y un pulsador de TEST BAT que suministra una PH SE T (Phantom) requieren tensión PHANTOM de lectura del porcentaje de carga de las mismas, debiendo ser 6 Volts, la misma se obtendrá recarrecargadas por un período no menor a 15 horas si esta lectura con el jumper PH SET destinado esta por debajo del 60%.

  • Página 7: Panel De Señalización De Status Y Vúmetro

    5 ALIMENTACIÓN DE RED Y BATERÍAS. PLUG 6,3mm 5.1 ENCENDIDO DEL EQUIPO. Girando el potenciómetro MON en sentido horario, el led POWER se XLR3 iluminará, indicando que el equipo está recibiendo alimentación. Para alimentación desde la red, utilizar el transformador provisto con esta unidad, deberá...

  • Página 8: Oscilador De 1 Khz

    4. DESCRIPCIÓN DE CONTROLES, CONECTORES E 2.3 OSCILADOR DE 1 KHZ. INDICADORES. Otra de las prestaciones útiles de la MXH-601 es el oscilador de 1 kHz. que permite realizar Control LEVEL 1 a 5, nivel de audio de canales 1 al 5. pruebas y ajustes de la señal enviada a los Control LEVELAUX, control de nivel de audio de la entrada AUX (canal 6).

  • Página 9: Salida De Audio Rec, Vhf Y Line Out

    2.6 SALIDAS DE AUDIO REC, VHF y LINE OUT. 3.7. CONEXIÓN A CELULARES (A modo de ejemplo) MXH-601 cuenta con tres salidas de audio A través del conector DB-9 se pueden conectar celulares del tipo diferenciadas según su uso en distintas Nokia o del tipo Motorola u otras marcas con conexiones similares de AC-DC IN aplicaciones:...

  • Página 10: Conector De Accesorios Db

    2.8 ENTRADA DE AUDIO AUXILIAR IN se ha establecido la conexión. 1. - V El ingreso de audio por el canal 6 de la 2. Input LOW (-30 dB) DIRECT IN consola LINE 6, al igual que las entradas 3. Input HI (-10 dB) TO MASTER de micrófonos forman parte de la mezcla 4.
  • Página 11 LED azul comience a destellar 2 veces por segundo. Se debe activar en el teléfono la opción “explorar dispositivos”. En pocos segundos se detectará el módulo SBL-02 que se identificará como “Trialcom”. Se deberá seleccionar este dispositivo y elegir la operación Vincular con este dispositivo...

  • Página 12: A Través De Bluetooth

    3.4. POR ENLACE DE PROGRAMA O EQUIPO DE RADIO Conectar la línea “punto a punto” en el JACK indicado como LINE SIMILAR. OUT TX, establecer el diálogo con el Operador de Estudios, con auriculares conectados, por ejemplo, en PHONES GROUP 1 (con el Conectar la salida LINE OUT a la control de nivel del grupo 1 previamente abierto) y micrófono, por entrada de línea del transporte...
