Modulo audio/vídeo Ultra sistema IP (ViP)
Art. UT8020
Passion.Technology.Design.

Publicidad

Tabla de contenido
loading

Resumen de contenidos para Comelit UT8020

  • Página 1 MANUAL TÉCNICO Modulo audio/vídeo Ultra sistema IP (ViP) Art. UT8020 Passion.Technology.Design.
  • Página 2: Uso Previsto

    Advertencias Uso previsto Este producto Comelit ha sido diseñado y fabricado con la finalidad de utilizarse en la realización de instalaciones de comunicación audio y vídeo, tanto en edificios residenciales, comerciales e industriales como en edificios públicos o de uso público.
  • Página 3: Tabla De Contenido

    Índice Advertencias ..................2 Descripción ..................4 UT8020 ......................4 Notas para la instalación ..............6 Características técnicas ..............7 Instalación ..................8 Tabla de composición de la instalación de empotrar ......8 Tabla de composición de instalación de superficie ......9 Instalación de empotrar ..............10 Desmontaje de tarjeteros (2A) /módulo (2B) ........11...
  • Página 4: Descripción

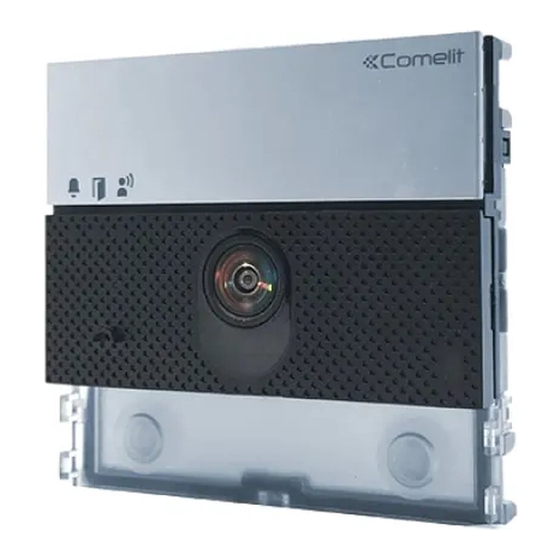

    Descripción UT8020 Módulo audio/vídeo para placa de calle Ultra, sistema IP (ViP). Sensor crepuscular para el apagado automático de la retroiluminación de los tarjeteros durante el día. Micrófono digital omnidireccional y doble altavoz para ofrecer un audio de alta fidelidad.
  • Página 5 1. LED de señalización 7. Regleta de conexiones: llamada enviada (verde) RTE entrada programable: RTE (entrada instalación ocupada (rojo) abrepuertas local), DO (señalización de primer encendido o reinicio (rojo parpadeante) puerta abierta), Activar salida, Llamada prioritaria o Llamada al usuario abrepuertas activado GND SE- negativo de referencia entrada RTE y audio activado...
  • Página 6: Notas Para La Instalación

    Notas para la instalación 90° 90° 90° 50 cm 50 cm 50 cm 570 cm 160° No instalar la cámara delante de fuentes luminosas ni en lugares donde la persona captada quede en contraluz. En ambientes poco iluminados, se aconseja instalar una fuente de iluminación adicional.
  • Página 7: Características Técnicas

    Características técnicas DATOS GENERALES Tipología Modular Altura del producto (mm) Anchura del producto (mm) Profundidad del producto (mm) Color del producto Negro RAL9005, Transparente, Aluminio Material Policarbonato, Aleación de aluminio Montaje de empotrar Sí, con accesorio especial Montaje de pared Sí, con accesorio especial SISTEMAS COMPATIBLES Sí...
  • Página 8: Instalación

    Instalación La placa de calle está disponible en la versión de empotrar o de superficie: Tabla de composición de la instalación de empotrar A = Caja de empotrar B = Visera antilluvia C = Bastidor de empotrar con marco 3110/1 3110/2 3110/3 3110/4...
  • Página 9: Tabla De Composición De Instalación De Superficie

    Tabla de composición de instalación de superficie A = Visera antilluvia B = Caja de protección de pared con marco UT9191 UT9192 UT9194H UT9193 UT9196 UT9199 UT9194 UT9198 UT9171 UT9172 UT9174H UT9173 UT9176 UT9179 UT9174 UT9178 Opcional...
  • Página 10: Instalación De Empotrar

    Instalación de empotrar Opcional Opcional NEGRO ROJO...
  • Página 11: Desmontaje De Tarjeteros (2A) /Módulo (2B)

    CLACK! CLACK! CLACK! CLACK! CLACK! CLACK! El pulsador está dotado de tarjetero en el que se puede escribir directamente (A) o bien aplicar una etiqueta adhesiva (B). MAX 0,2 mm El espesor total del tarjetero más la etiqueta adhesiva no debe ser superior a 0,2 mm.
  • Página 12: Instalación Con Cajas Contiguas

    Instalación con cajas contiguas Antes de empotrar las cajas, montar los separadores.
  • Página 13: Instalación De Superficie

    Instalación de superficie Opcional Opcional NEGRO ROJO...
  • Página 14: Desmontaje De Tarjeteros (2A) /Módulo (2B)

    CLACK! CLACK! CLACK! CLACK! CLACK! CLACK! El pulsador está dotado de tarjetero en el que se puede escribir directamente (A) o bien aplicar una etiqueta adhesiva (B). El espesor total del tarjetero más la etiqueta adhesiva no MAX 0,2 mm debe ser superior a 0,2 mm.
  • Página 15: Instalación Con Cajas Contiguas

    Instalación con cajas contiguas...
  • Página 16: Conexiones

    BLUE & WHITE BLUE ORANGE WHITE ORANGE GREEN WHITE GREEN TX TX RX RX NO NC UT8020 UT9200 (MAX 10) Máx. 20 m. Pulsador abrepuertas local. Conexión con alimentación mediante switch PoE estándar STANDARD BROWN & WHITE BROWN SWITCH BLUE & WHITE BLUE...
  • Página 17: Conexión Con Alimentación Separada

    1596B 1595 120-240 V 120-230 V TX TX RX RX TX TX RX RX NO NC UT8020 UT9200 UT8020 UT9200 (MAX 30) (MAX 15) Máx. 20 m. Pulsador abrepuertas local. Conexión con alimentación separada y switch no PoE NON POE...
  • Página 18: Variante Para El Uso Del Relé De La Placa De Calle Externa

    Variante para el uso del relé de la placa de calle externa 12V/24V AC-DC TX TX RX RX NO NC 4A MAX UT8020 UT9200 Variante con cerradura de seguridad 12/24V AC/DC TX TX RX RX NO NC UT8020 UT9200...
  • Página 19: Conexiones De Los Módulos

    Conexiones de los módulos Potencia máxima disponible para los módulos según el tipo de alimentación. Alimentación Máxima potencia disponible [W] PoE estándar 5 PoE de 1440 5 1595 7,5 1596B 15 alimentación mediante derivador de planta art. 1440 alimentación con alimentador adicional art. 1595 o o mediante PoE estándar art.
  • Página 20: Conexión Módulos De Pulsadores Art. Ut9200

    ORANGE WHITE ORANGE GREEN WHITE GREEN TX TX RX RX NO NC NEGRO UT8020 UT9200 ROJO MAX 10 Máx. 20 m. Pulsador abrepuertas local. Máx. 10 módulos (máx. 30 módulos con alimentación adicional, véase “Conexión con alimentación separada”). Conexión módulo pantalla táctil Art. UT9270...
  • Página 21: Conexión Del Módulo Pantalla Táctil Art. Ut9270 Con Alimentador Adicional

    1596B 1595 120-230 V 120-240 V TX TX RX RX TX TX RX RX NO NC UT8020 UT8020 UT9270 UT9270 Máx. 20 m. Pulsador abrepuertas local. Conexión módulo teclado numérico Art. UT9279M 1440 1441 BROWN & WHITE BROWN BLUE & WHITE BLUE...
  • Página 22: Programación

    Para una correcta programación, realizar las siguientes operaciones con el orden indicado Direccionar los módulos de pulsadores (véase “Direccionamiento de los módulos de pulsadores”) Configurar la dirección ViP del módulo UT8020 mediante ViP Manager (véase “Programación mediante ViP Manager”) III.
  • Página 23: Regulación De La Intensidad Luminosa De Los Ledes De Los Pulsadores

    Regulación de la intensidad luminosa de los ledes de los pulsadores 1. Presionar el pulsador durante 3 s, hasta que se oiga un pitido. Soltar el pulsador. » si la operación se ha ejecutado correctamente, se oye un sonido de confirmación, el led rojo parpadea y la retroiluminación de los pulsadores se enciende.
  • Página 24: Restablecimiento De Los Valores De Fábrica

    Restablecimiento de los valores de fábrica 1. Presionar el pulsador de restablecimiento durante 10 s: » al cabo de 3 se segundos, se oye un pitido » al cabo de 10 se segundos, se oye otro pitido 2. Soltar el pulsador de restablecimiento »...
  • Página 25: Programación Mediante Vip Manager

    Programación mediante ViP Manager Todas las configuraciones del dispositivo (salvo el direccionamiento del módulo de pulsadores) se pueden realizar mediante un ordenador personal y el software de configuración Vip Manager, que se puede descargar gratuitamente en el sitio web pro. comelitgroup.com.
