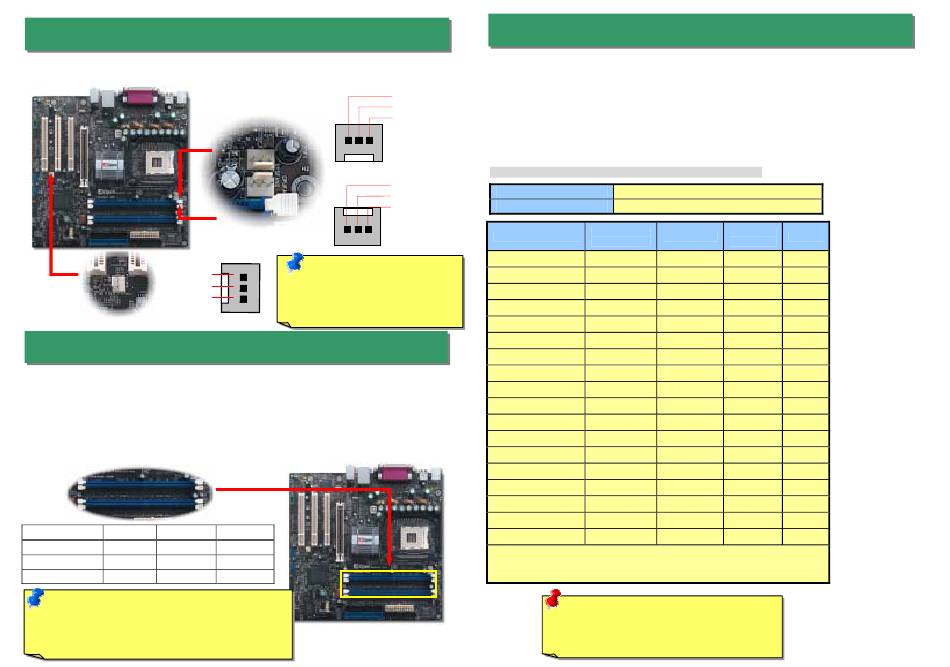

3. Instalación del ventilador de CPU & Sistema
Enchufe el cable del ventilador de la CPU al conector de 3-pin CPUFAN1. Si tiene
ventilador de caja, puede conectarlo al conector SYSFAN2 o al SYSFAN3.
SENSOR
+12V
GND
SYSFAN3 Conector
4. Instalación de módulos de memoria
Esta placa base tiene cuatro ranuras DDR DIMM de 184-pin que le permiten instalar hasta
4GB de memoria de 128-bit de canal dual DDR400, DDR333 o DDR266. Sólo se soporta
non-ECC DDR RAM. Por favor, instale los módulos apropiados; si no puede causar serios
daños a las ranuras de memoria o a los módulos RAM. Para funcionar a velocidad de canal
dual, debe instalar el mismo tipo de módulos de memoria en el mismo lado. Si instala dos
módulos de distinta velocidad, el sistema funcionará en modo canal simple y a la velocidad
del módulo de memoria más baja. Para instalación de otras CPU, vea la tabla de debajo.
DIMMA1
DIMMA2
DIMMB1
DIMMB2
DDR266
DDR333
CPU FSB 400MHz
V
X
CPU FSB 533MHz
V
V
CPU FSB 800MHz
V
V
Nota: Advierta que cuando instale módulos de
memoria DDR333 y tenga su CPU FSB configurado
a 800MHz, la memoria sólo funcionará a la
velocidad de DDR320. Es una limitación de Intel.
SYSFAN2 Conector
SENSOR
+12V
GND
CPUFAN1 Conector
Nota: Algunos ventiladores de
CPU no tienen pin de sensor; por
tanto no pueden soportar la
monitorización del ventilador.
DDR400
X
X
V
5. Configuración de Voltaje & Frecuencia de la CPU
Configuración del Voltaje del Núcleo de la CPU
Esta placa base soporta la función CPU VID. El voltaje del núcleo de la CPU se detectará
automaticamente.
Configuración de la frecuencia de la CPU
GND
+12V
Esta placa base es de diseño sin CPU Jumpers, puede establecer la frecuencia de la CPU
SENSOR
a través de la configuración BIOS, sin necesidad de Jumpers o interruptores. La
configuración por defecto es "table select mode". Puede ajustar el FSB en "CPU
Host/SDRAM/PCI Clock" para overclocking.
BIOS Setup > Frequency / Voltage Control > CPU Speed Setup
CPU Ratio
CPU FSB (Manually)
Northwood CPU
Pentium 4 1.6G
Pentium 4 1.6G
Pentium 4 1.7G
Pentium 4 1.8G
Pentium 4 2.0G
Pentium 4 2.2G
Pentium 4 2.2G
Pentium 4 2.26G
Pentium 4 2.4G
Pentium 4 2.4G
Pentium 4 2.53G
Pentium 4 2.6G
Pentium 4 2.66G
Pentium 4 2.8G
Pentium 4 2.8G
Pentium 4 3.0G
Pentium 4 3.06G
Pentium 4 3.20G
Nota:
Con la rápida evolución de la CPU, las podría haber más veloces cuando reciba esta
guía de instalación. Esta tabla es sólo para su referencia
Aviso: El chipset Intel 865G soporta un
máximo de 800MHz de bus de sistema y
66MHz de reloj AGP; ajustes más altos
pueden causar serios daños al sistema.
8x, 10x... 21x, 22x, 23x, 24x
100~248MHz by 1MHz stepping adjustment
CPU Core
System
FSB Clock
Frequency
Bus
1600MHz
100MHz
400MHz
1600MHz
133MHz
533MHz
1700MHz
133MHz
533MHz
1800MHz
100MHz
400MHz
2000MHz
100MHz
400MHz
2200MHz
100MHz
400MHz
2200MHz
133MHz
533MHz
2260MHz
133MHz
533MHz
2400MHz
100MHz
400MHz
2400MHz
133MHz
533MHz
2530MHz
133MHz
533MHz
2600MHz
200MHz
800MHz
2660MHz
133MHz
533MHz
2800MHz
133MHz
533MHz
2800MHz
200MHz
800MHz
3000MHz
200MHz
800MHz
3060MHz
133MHz
533MHz
3192MHz
133MHz
533MHz
Ratio
16x
12x
13x
18x
20x
22x
16x
17x
24x
18x
19x
13x
20x
21x
14x
15x
23x
24x
