ELECTRONIC ENGINEERING LTD.
PowerWave-8
Central de alarmas de 8 zonas con
comunicador
Manual de uso y Guía de
programación Usuario
Version 8.64
P/N 7101261 Rev. C N.A
Julio 2002

Publicidad

Tabla de contenido
loading

Resumen de contenidos para Crow PowerWave-8

  • Página 1 ELECTRONIC ENGINEERING LTD. PowerWave-8 Central de alarmas de 8 zonas con comunicador Manual de uso y Guía de programación Usuario Version 8.64 P/N 7101261 Rev. C N.A Julio 2002...
  • Página 2: Tabla De Contenido

    Índice de contenidos Introducción___________________________________________________________ 3 Sistema de Alarma Crow ______________________________________________ 3 Configuración típica de un sistema de alarma ____________________________ 3 Descripción del Teclado ________________________________________________ 3 Descripción General __________________________________________________ 3 Teclas de Función ____________________________________________________ 4 Teclas Alfanuméricas _________________________________________________ 4 Señales Audibles_____________________________________________________ 4...
  • Página 3: Introducción

    Introducción Sistema de Alarma Crow Gracias por elegir un sistema de alarma Power Wave de Crow Power Wave es un control de alarma avanzado multifunción diseñado para facilitar la gestión de su sistema de alarma en su hogar o en su negocio, protegiéndole contra los robos y permitiéndole el control de equipos electrónicos.
  • Página 4: Teclas De Función

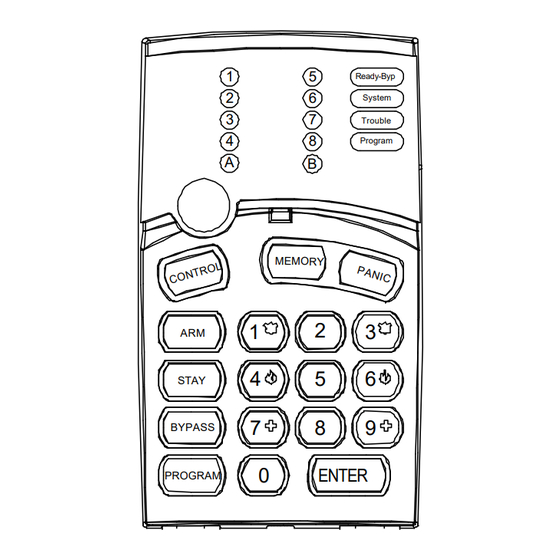

    Teclas de Función Estas teclas se utilizan para conectar el sistema, introducir comandos para variar los ajustes, o para desplazarse por la memoria de eventos ARM , STAY , BYPASS , PROGRAM ,CONTROL , MEMORY , PANIC , ENTER Ready-Byp System Trouble Program...
  • Página 5: Indicadores

    Indicadores Hay 14 LEDs indicadores que muestran el estado del sistema. Indicadores de zona y estado LEDs 1- 8 Indicadores de Particion LEDs A, B Indicador de Ready (Preparado) y Bypas (Anulación) Indicador System (Sistema) y Trouble (Avería) Indicador Program (Programa) . Lista de Funciones Las funciones principales del sistema se listan en la Tabla siguiente Función...
  • Página 6: Utilización

    Iniciar Activa una Pulsar simultáneamente pánico (solo si está habilitado) alarma de emergencia Iniciar Activa una Pulsar simultáneamente (solo si está habilitado) alarma alarma de médica emergencia Iniciar Activa una Pulsar simultáneamente (solo si está habilitado) alarma alarma de incendio emergencia Memoria Inicia la visión de...
  • Página 7: Como Conectar El Sistema Cuando Está En Casa

    • Conectando el sistema Antes de abandonar el local debe conectar el sistema. Cuando el sistema está preparado, el indicador verde <Ready> está encendido. Introduzca un código de usuario y pulse <ENTER> para conectar Existe un retardo desde que se conecta el sistema para permitirle salir. Durante el tiempo de salida, el zumbador del teclado emite un leve sonido indicando que el sistema se está...
  • Página 8: Como Conectar Particiones

    El indicador A se enciende intermitente indicando que el sistema está conectado en modo interior. (El indicador puede apagarse unos segundos antes de finalizar el tiempo de salida dependiendo de la programación del instalador). • Desconexión del sistema Introduzca código de usuario y pulse <ENTER>, o pulse <STAY> si está habilitado por el instalador.
  • Página 9: Señales De Emergencia

    Señales de Emergencia Como iniciar una señal de Pánico Pulse simultáneamente <1> y <3> o <PANIC> por 2 segundos. Como iniciar una alerta médica Pulse simultáneamente <4> y <6>. Como iniciar una alarma de incendio Pulse simultáneamente <7> y <9>. Generar Amenaza o Coacción Si usted se ve obligado a desconectar el sistema bajo amenaza, puede hacerlo introduciendo el dígito de coacción antes de su código de usuario para activar...
  • Página 10: Como Leer Los Mensajes De Problema

    Como Leer los Mensajes de Problema Si sucede algún fallo o evento fuera de lo normal, se indica como mensaje de problema, y el indicador Trouble se enciende. Pulse <MEMORY> para visualizar los mensajes y los demás eventos almacenados en la memoria Como Visualizar los Eventos de la Memoria La memoria del sistema almacena los 127 eventos pasados.
  • Página 11: Como Controlar Salidas Y Equipos

    PANICO PULSADOR VR Pulsador radio 1-8 System Intermitente LED 1-8 Intermitente CONEXION A Partición A conectada AREA A Encendido CONEXIÓN BB Partición B conectada AREA B Encendido INTERIOR A Partición A Interior AREA A Intermitente INTERIOR B Partición A Interior AREA B Intermitente COACCION...
  • Página 12: Como Cambiar O Añadir Códigos

    Como Cambiar o Añadir Códigos Información sobre Código Master y Código de Usuario El código Master Inicial (123) se facilita para permitir un control inicial del sistema. Una vez la Power Wave es instalada y puesta en servicio, el Código Master puede ser cambiado por cualquier otro que desee el Usuario Master.
  • Página 13: Como Añadir O Cambiar Números De Teléfono

    Como Añadir o Cambiar Números de Teléfono Su central acepta hasta 4 números de teléfono de hasta 16 dígitos. Puede estar programado para que llame a alguno de esos números en caso de alarma. (Los 4 números de teléfono están programados en las localizaciones 501 hasta 504). Estando en modo programación usuario, pulse la secuencia <PROGRAM>...
  • Página 14: Como Funciona El Control Remoto

    Como Funciona el Control Remoto El control remoto solo está disponible en las centrales equipadas con el módulo de mensajes de voz, además este módulo le proporciona un potente mando a distancia mediante el teléfono, muy fácil de usar. El uso de este control ha sido desarrollado para que sea lo más agradable y fácil de utilizar posible por el usuario final.
  • Página 15 Mientras usted está en línea con la central de alarmas, puede moverse entre las diversas opciones de menú pulsando el código del menú deseado en cualquier momento. Si en nuestro ejemplo de código 2045 para la partición "A" tenemos el código 4321 para control de salidas, La salida 1 conectada para controlar las luces de la fábrica y la salida 4 para controlar la calefacción.
  • Página 16: Garantía

    La obligación de Crow se limita a la reparación o reemplazo de este producto sin ningun coste de piezas ni mano de obra si se comprueba que es defecto de los materiales o fabricación y el uso del equipo ha sido el adecuado.
