Conexiones

•
Utilice el Cable Plano proporcionado para conectar GV-Multi Quad Card a la Tarjeta
de Captura de Vídeo GV tal y como se ilustra a continuación.
TV 1
TV 2
TV 3
TV 4
TV 5
Tarjeta de captura de Vídeo GV GV-Video Capture Card
Cable de
1-5 D-Type
2
Video Cable
Vídeo
D-type 1-5

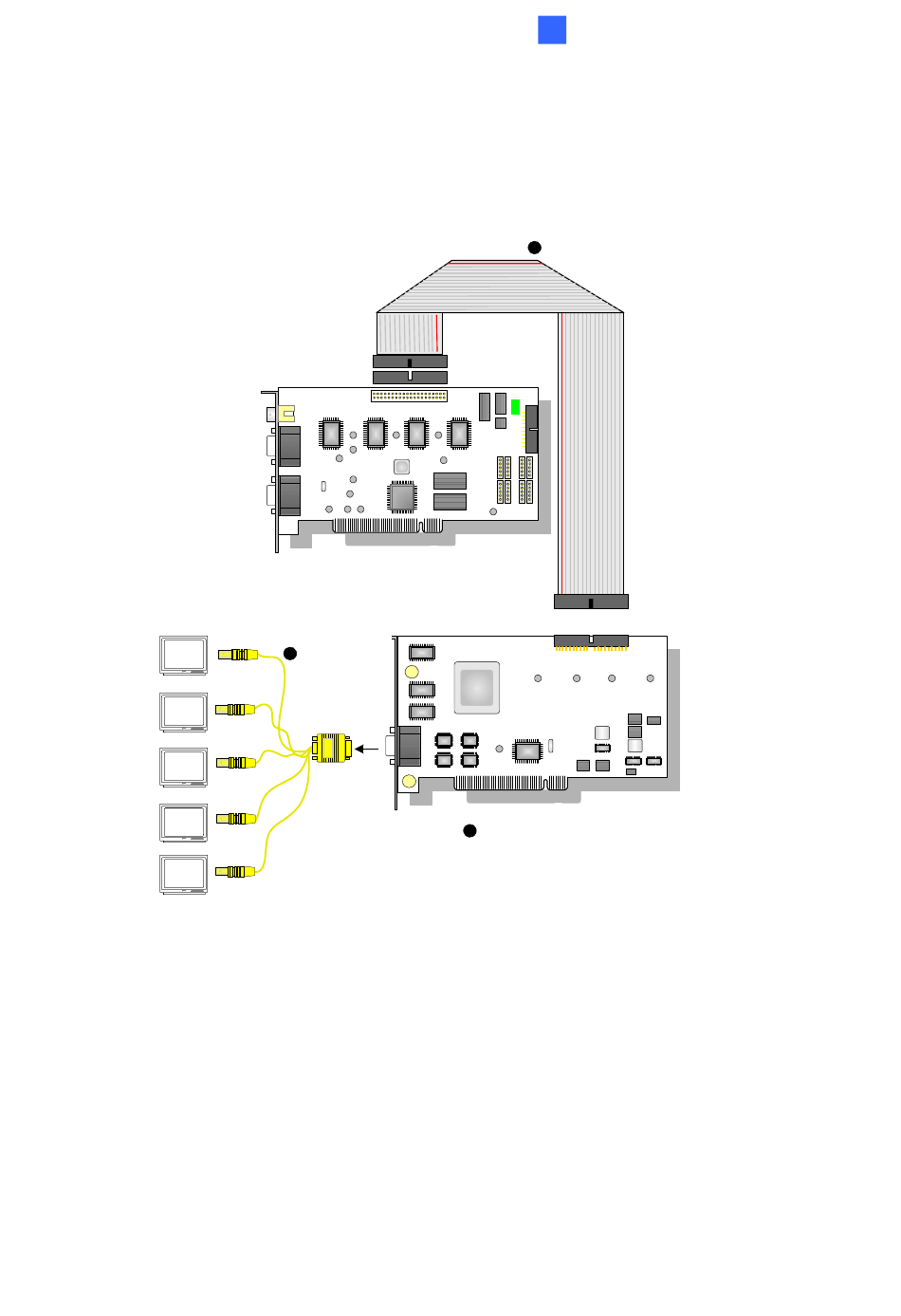

Figura 2-1 Conexiones de GV-Multi Quad Card
Accesorios de hardware
2
3
Cable plano de 40
contactos x 1
1
GV-Multi Quad Card
