golmar Plus Nexa Guía Rápida

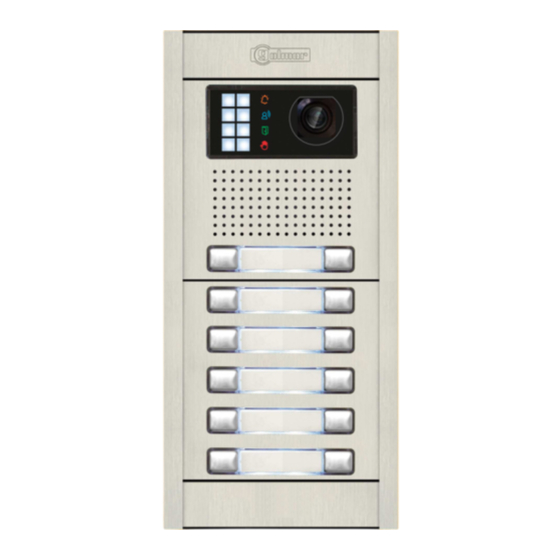

VIDEOPORTERO PLUS NEXA - EDIFICIO
INSTALACIÓN DEL ABREPUERTAS
( )
*
Detalle de la instalación del abrepuertas:
Si el abrepuertas va a ser instalado en una puerta metálica, utilice una
broca de Ø3,5mm y rosque el agujero realizado. Si la instalación
se realiza sobre puerta de madera, utilice una broca de Ø3mm.
IMPORTANTE:
- El abrepuertas debe ser de 12V c .c. c.a. o alterna
- Si usted va a conectar un abrepuertas de corriente alterna, coloque el varistor suministrado
con el módulo de sonido directamente sobre los terminales del abrepuertas.
ESQUEMA DE INSTALACIÓN
( )
*
( ) Videoportero Plus con cable coaxial y abrepuertas de continua Golmar.
*
Al siguiente distribuidor
Sacar el puente JP1 de
todos los distribuidores
excepto del último.
D4L-PLUS
( ) 3
JP1
CN4
S
_
V V
+ A D
Malla
D1 E
in out
+
P =Principal.
Colocar este alimentador
lo más cerca posible
del primer distribuidor.
FA-Plus/C o FA-Plus
PRI SEC
~ ~ - -
+ +
Red
Abrepuertas
de c.c.
( ) 3
Ver manual del monitor / teléfono correspondiente
( ) Para más información ver manual "T632 PLUS P/T ML (cód. 50122328)". /
*
https://doc.golmar.es/search/manual/50122328
3,5 x 25
DIN-7972
M 4 x 8
(Golmar) .
DIN-963
TABLA DE SECCIONES Secciones hasta
Borne 50m.
+, , CV1, CV2 – 1,00mm² 2,50mm²
A , A , A, D 0,25mm² 0,25mm²
in out
V , V , V , V RG-59
* *
in+ out+ in out
( ) 3
CN4
_
V V
+ A D
Malla
D2
in out
Placa de acceso
CN3
P
SW2
10 9 8 7 6
1 2 3 4 5
SW1
CN1
- + -
CV2 CV1 + D A A V V Malla
out in in- in+
.
4
Videoportero Instalación
150m.
RG-59
V V
out+ out-
Golmar se reserva el derecho a cualquier modificación sin previo aviso.
Golmar se réserve le droit de toute modification sans préavis .
Golmar reserves the right to make any modifications without prior notice.
Cód. 50122328
Digital Plus Nexa
GUÍA RÁPIDA
T 632/PLUS
golmar@golmar.es www.golmar.es
Sistemas de comunicación S.A.
P/T ES GR REV.0118
