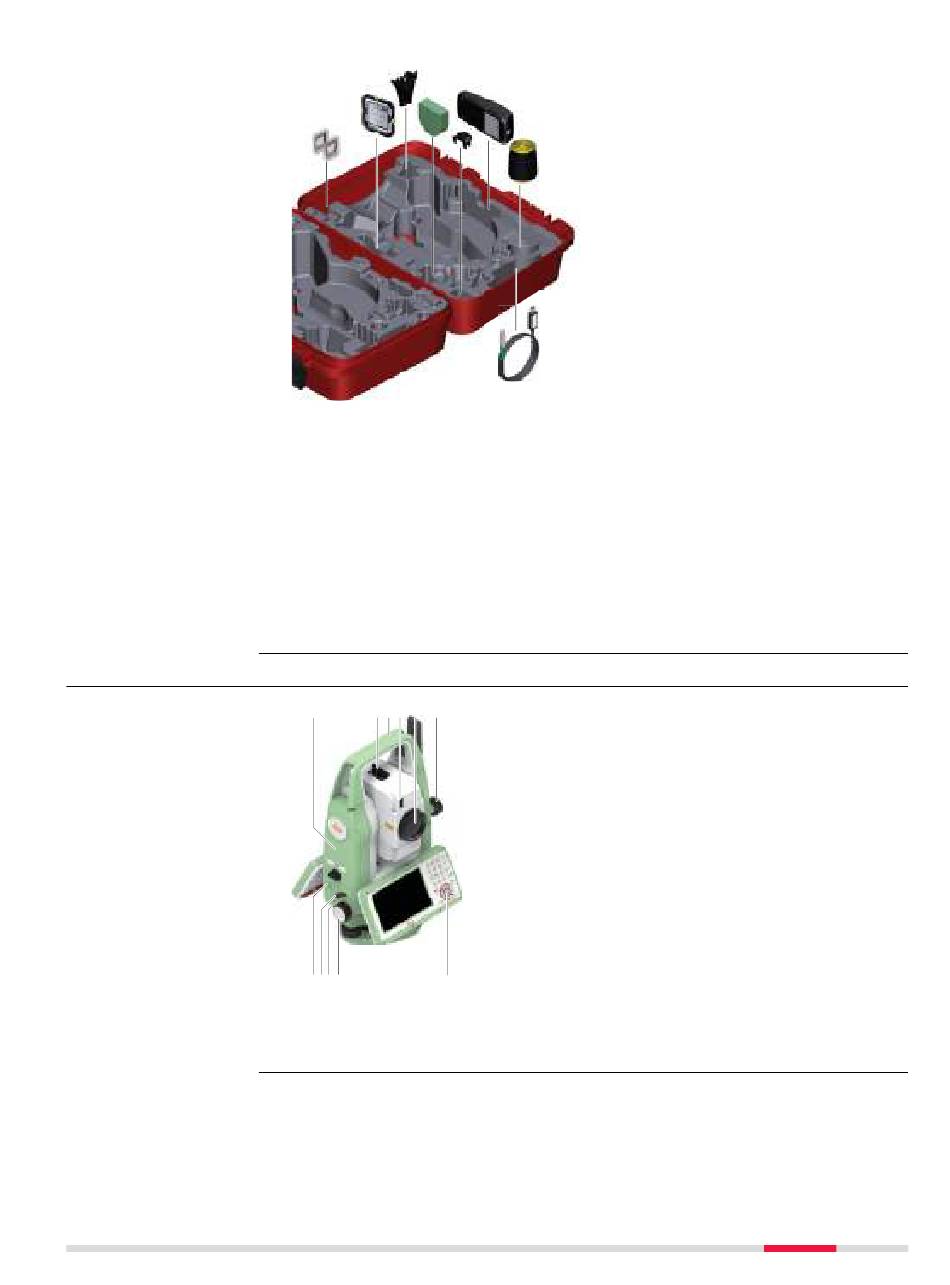

Contenido del male-
tín, parte 2 de 2
2.4
Componentes del
instrumento
parte 1 de 2
Descripción del sistema
c
b
d
a
e
0016355_001
a
Tarjeta SD
b
Prisma plano CPR105*
c
Soporte GHT196 para cinta de medición*
d
Cinta de medición GHM007*
e
Burbuja de nivel acoplable GLI115*
f
Cargador GKL311
g
Protección contra lluvia / parasol / Paño para limpiar
h
Cable de datos
* Opcional
Componentes del instrumento
a
b c
d
e
f
g h
i
j
k
0016414_001
f
g
h
a
Compartimiento para tarjeta SD, memoria
USB y puertos para cable USB
b
Dispositivo de puntería
c
Asa desmontable, con tornillo de fijación
d
Anteojo, incluye EDM, EGL*, gran-angular*
e
Objetivo con distanciómetro electrónico
(EDM) integrado. Orificio de salida del rayo
EDM
f
Tornillo para movimiento vertical
g
Altavoz
h
Disparador de medición
i
Interfaz en serie RS232, ubicada detrás del
teclado en componente giratorio
j
Tornillo para movimiento horizontal
k
Segundo teclado* con pantalla; idéntico al
primer teclado
* Opcional
25
