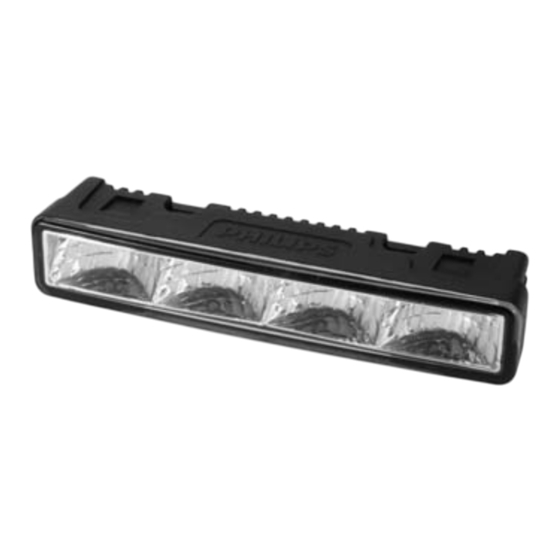

Philips LED DayLight 4
EN
R87 homologated
DE
R87 zugelassen
FR
Homologué R87
NL
R87 gehomologeerd
ES
Homologación conforme a R87
IT
Omologato R87
PT
Homologação R87
RU
Утверждено в соответствии с R87
PL
Homologacja R87
SV
R87 godkända
NO R87-godkjent
DA
R87 godkendt
Road-legal
SU
R87-homologoitu
EN
Garage certificate
DE
W erkstattzertifikat
FR
Certificat du garage
NL
Garagecertificaat
ES
Certificado de garaje
IT
Certificato officina
max
PT
Certificado da garagem
1500 mm
RU
Гаражное свидетельство
PL
Certyfikat warsztatu
SV
Verkstadscertifikat
Garage stamp here
NO Verksted sertifikat
DA
Værkstedscertifikat
SU
Autokorjaamosertifikaatti
✁
©2010 Koninklijke Philips Electronics N.V.
All rights reserved.
www.philips.com/automotive
created by hss france - 07.2010 - printed in Taiwan
min
250 mm
Philips
min 600 mm
Philips
www.philips.com/support
EN
LED Daytime Running Lights (DRL)
DE
LED Tagfahrlicht-Set
FR
Feux diurnes à LED
NL
LED Dagverlichting
ES
Faros LED especiales de conducción diurna
IT
LED per Luci di marcia diurna
PT
Luzes dedicadas diurnas LED
RU
Светодиодные (LED) фары дневного света
PL
Specjalne dzienne światła pozycyjne LED
SV
LED varselljus
NO LED-kjørelysmoduler
DA Specielt LED-kørelys til dagtimerne
SU
LED päivä-ajovalot
www.led-drl.co.uk/
DayLight 4
DRL STRIP 2.4 Click2
