Dimensions; Dimensions Dimensiones - Robern V14 Serie Manual De Instruccion

DIMENSIONS

DIMENSIONS
DIMENSIONES
**PLUMBING INSTALLATIONS ARE NOT TYPCIAL
W/ FULL DRAWERS OR 12 INCH VANITIES
PLOMBERIE INSTALLATIONS NE SONT PAS TYPCIAL
W TIROIRS PLEINS / ET 12 POUCES VANITY
FONTANERÍA INSTALACIONES NO SON TYPCIAL
CAJONES LLENOS / W Y 12 PULGADAS CON MUEBLE
14" (356mm)
FRAME HEIGHT
HAUTEUR DU CADRE
ALTURA DEL MARCO
34-1/2" Recommended height
for undercounter sink
876 mm Hauteur recommandée
pour évier sous le comptoir
876 mm La altura recomendada
para fregadero bajo encimera
6
209-1157 V14 SERIES_B
14"
354mm

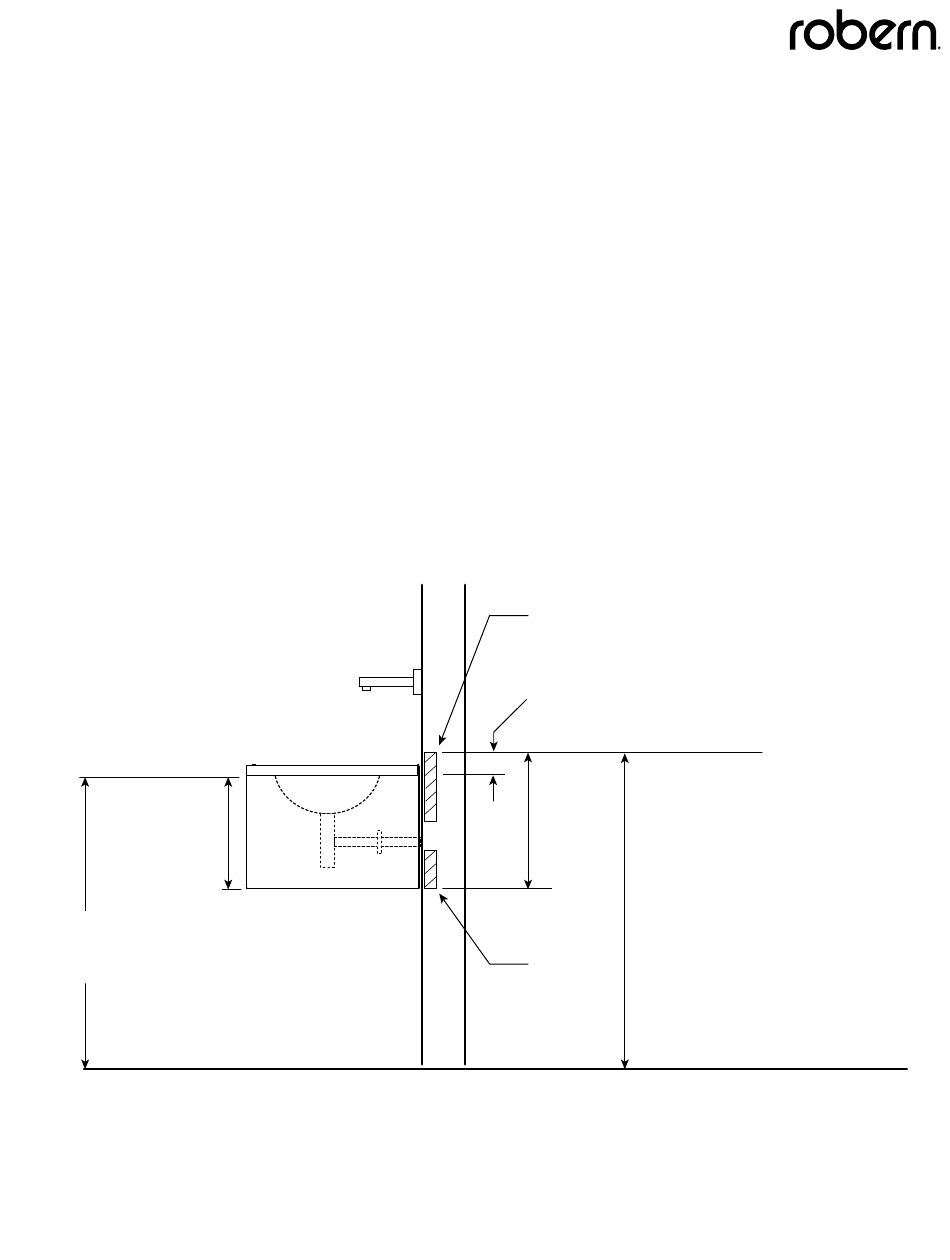

SIDE VIEW SHOWING BLOCKING LOCATION IN WALL
VUE LATÉRALE MONTRANT L'EMPLACEMENT
DU BLOCAGE DANS LE MUR
VISTA LATERAL MOSTRANDO LA UBICACIÓN
DE BLOQUEO EN LA PARED
21"
529mm
4 1/2"
18 3/8"
114mm
469mm
2"
51mm
6 1/2"
166mm
2" x 6"
BACKING MATERIAL LOCATION
EMPLACEMENT DU MATÉRIAU DE SOUTIEN
UBICACIÓN DEL MATERIAL DE RESPALDO
2" (51mm)
16"
(406mm)
2" x 4"
800.877.2376 www.robern.com
14"
354mm
BACKING MATERIAL HEIGHT
HAUTEUR DU MATÉRIAU DE SOUTIEN
ALTURA DEL MATERIAL DE RESPALDO
21"
529mm
18 3/8"
469mm
6 1/2"
166mm
rev. 04/12/16 © 2016 Robern, Inc..
