Bajar; Elevar - Stoll ProfiLine FS Manual De Servicio

FUNCIONES

Elevar

Los 2 cilindros de elevación están extendidos y
elevan de este modo el brazo oscilante y el
implemento.
Sin guiado paralelo, el ángulo entre el brazo
oscilante y el implemento continúa igual, de
modo que el implemento cambia su orientación.
Con guiado paralelo, el ángulo entre el brazo
oscilante y el implemento cambia, de modo que
el implemento conserva su orientación original.
Sobre el movimiento del implemento
véase 4.5 Guía paralela (FZ, FZ-L).

Bajar

Los 2 cilindros de elevación están replegados y
hacen bajar de este modo el brazo oscilante y el
implemento.
Sin guiado paralelo, el ángulo entre el brazo
oscilante y el implemento continúa igual, de
modo que el implemento cambia su orientación.
Con guiado paralelo, el ángulo entre el brazo
oscilante y el implemento cambia, de modo que
el implemento conserva su orientación original.
Sobre el movimiento del implemento
véase 4.5 Guía paralela (FZ, FZ-L).
B58FZS 0000000078 ES 005
2 2
3 3

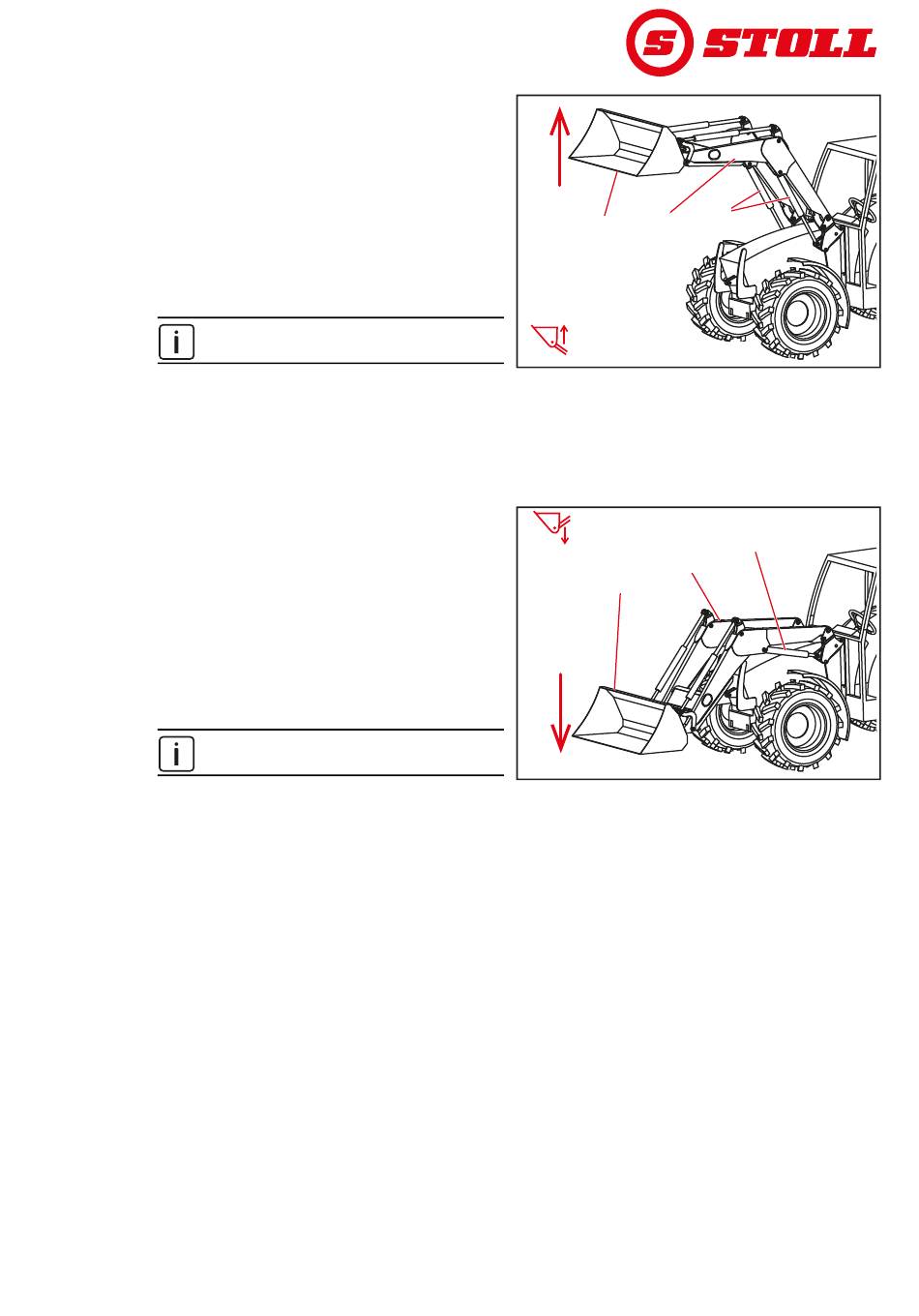

Fig. 25 Función Elevar
Leyenda
1 Cilindros de elevación a izquierda y derecha
2 Brazo oscilante
3 Implemento
2 2
3 3
Fig. 26 Función Bajar
Leyenda
1 Cilindros de elevación izquierda
2 Brazo oscilante
3 Implemento
1 1
B01J
1 1
B01K
42
