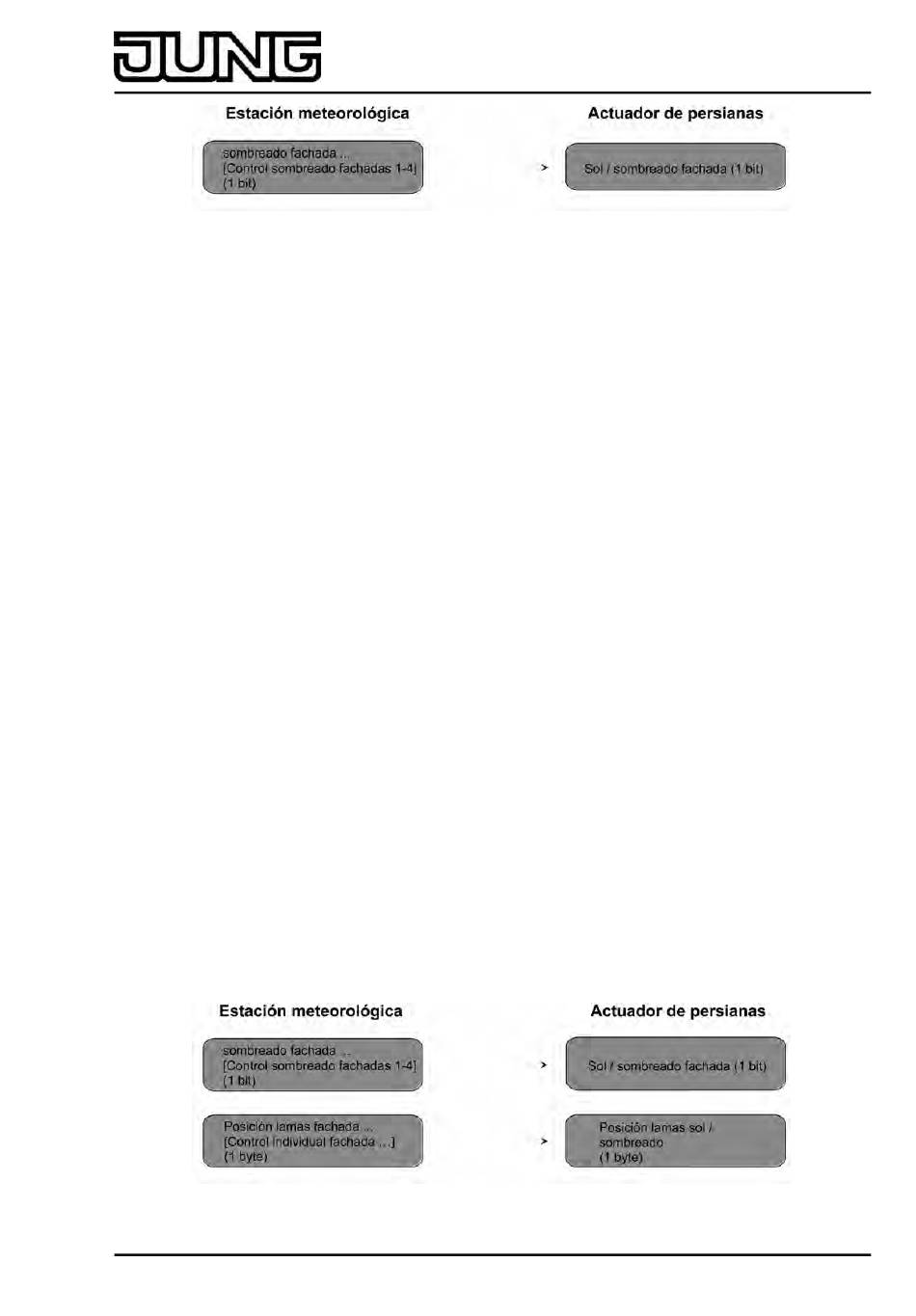

Figura 27: Configuración de los objetos de comunicación para el ejemplo de aplicación II.
- III. Protección solar con control de sombreado y altura fija de elemento de protección solar
y actualización variable de la posición de lamas:
Se utiliza el control de sombreado de la estación meteorológica. En el actuador de persia-
nas se han conectado celosías. Cuando se supera el límite de luminosidad de fondo para
el sombreado, la estación meteorológica envía al bus un telegrama de 1 bit con el valor "1"
a través del objeto "Sombreado fachada" [control sombreado fachada 1-4]". De esta forma,
el actuador de persianas activa la función de sombreado y ajusta la correspondiente posi-
ción fija de protección solar para la altura de la celosía.
Mediante el control individual de fachada de la estación meteorológica, a través del objeto
de 1 byte "Posición de lamas (%) fachada [control individual fachada ...]" se envía al bus la
posición de las lamas que se debe ajustar para la actualización de las lamas en función de
la posición del sol. De esta manera, en el actuador de persianas se ajusta la posición de
lamas requerida para la función de sombreado.
Cuando la luminosidad de fondo para el sombreado desciende por debajo del valor límite
(eventualmente con histéresis) la estación meteorológica envía al bus el valor "0" a través
del objeto "Sombreado fachada [control de sombreado fachada 1-4]". De esta forma, en el
actuador de persianas se desactiva la función de sombreado y se ejecuta la correspon-
diente reacción Fin sol / sombreado.
Lo ideal sería que en la estación meteorológica, al finalizar el sombreado, se suprimiese
mediante parametrización el
telegrama "Posición de lamas (%) fachada [Control individual fachada ...]" = "0%" En caso
contrario, el posicionamiento por separado de las lamas podría perturbar el comportamien-
to de la salida al finalizar la función de sombreado
(eventualmente podrían producirse pequeñas sacudidas).
Para bloquear el control individual de fachada no se debe utilizar la función global de blo-
queo de la estación meteorológica. Por ejemplo, mediante la función de bloqueo del modo
automático del actuador de persianas se pueden bloquear las salidas de forma individual.
Los objetos de comunicación deben conectarse entre sí en función de la consigna (figu-
ra 28).
Configuración mínima del actuador de persianas (los parámetros no listados son opciona-
les):
- función simple o ampliada de protección solar;
- polaridad objeto "Sol / sombreado fachada" = "1" luz solar;
- reacción con Inicio sol / sombreado = posición fija de celosía, posición variable de lamas;
- configurar posición fija de celosía.
Figura 28: Configuración de los objetos de comunicación para el ejemplo de aplicación III.
Núm. de art. 2502 REG HE
Núm. de art. 2504 REG HE
Núm. de art. 2508 REG HE
Software "Persiana"
Descripción de la función
