Transmisores Portátiles PowerCode
1 1 1 1 . INTRODUCCIÓN . INTRODUCCIÓN
. INTRODUCCIÓN . INTRODUCCIÓN
El MCT-101 (un botón), MCT-102 (2 botones) y MCT-104 (4
botones) son transmisores PowerCode de UHF portátiles,
diseñados especialmente para uso en sistemas supervisados de
alarma y sistemas de control remoto.
La transmisión se produce al pulsar uno de los botones de la
unidad. Al pulsar, cada botón inicia una transmisión de 24 bits
con su correspondiente código PowerCode, el cual identifica el
transmisor a su receptor de destino como si fuera un transmisor
independiente. Cada código es único y se selecciona en fábrica
de entre 16 millones de combinaciones posibles.
El equipo incorpora un selector para seleccionar entre
transmisión continua durante el tiempo que el botón se mantiene
presionado y una única transmisión de 3 segundos, independien-
temente del tiempo que se mantenga presionado el botón.
Incorpora otro selector para habilitar/deshabilitar el mensaje de
supervisión que se envía cada hora.
Dado que los mensajes que transmiten el MCT-101, -102 y -104
pueden chocar con otros mensajes enviados por transmisores
PowerCode, se utiliza una secuencia de anti-colisión inteligente.
La alimentación se obtiene de la pila interna de larga duración de
3,6 voltios de lithium thionyl chloride. Un LED se enciende
durante la transmisión, indicando la condición de la tensión de la
pila. Si el LED parpadea durante la transmisión, se deberá
2 2 2 2 . ESPECIFICACIONES . ESPECIFICACIONES
. ESPECIFICACIONES . ESPECIFICACIONES
Frecuencia (MHz): 433,92, 315 o cualquier otra frecuencia
dependiendo de la legislación local.
Codificación: Código de identificación de 24-bit seleccionado en
fábrica, sobre más de 16 millones de combinaciones.
Duración de la transmisión: Tanto como se pulse el botón, o 3
segundos (dependiendo de su programación).
Alimentación: Pila 3,6 V Lithium Thionyl Chloride (LiSOCl
tamaño 1/2 AA, Tadiran TL-2150.
Capacidad nominal de la pila: 1,2 Ah
Supervisión de la Pila: Envío automático del estado de la pila
con cada alarma y con cada autotest periódico.
Consumo de corriente: 5 µA en reposo, 10 mA en transmisión
(incluyendo LED)
3 3 3 3 . PREPARACIÓN PARA SU USO . PREPARACIÓN PARA SU USO . PREPARACIÓN PARA SU USO . PREPARACIÓN PARA SU USO
3.1 Instalación de la pila
A. Quite el tornillo de la parte trasera de la unidad.
B. Introduzca un destornillador plano pequeño en la parte
superior o inferior de la carcasa y gírelo suavemente hasta
que se separe la tapa de la base.
C. Separe la tapa de la base.
Figura 2. Apertura de la carcasa
D. Extraiga el circuito impreso tirando del clip de la pila.
DS2246
102, , , , 104 104
102 102 104 104
),
2
Instrucciones Instalación
cambiar la pila inmediatamente. Además, un transmisor con la
pila baja añadirá automáticamente un código de "pila baja" a
cada transmisión. Los receptores identificarán este código y
activarán la correspondiente salida.
Cada transmisor de esta serie se suministra con un clip para
cinturón que se puede colocar opcionalmente a la unidad. (Vea
Figura 5).

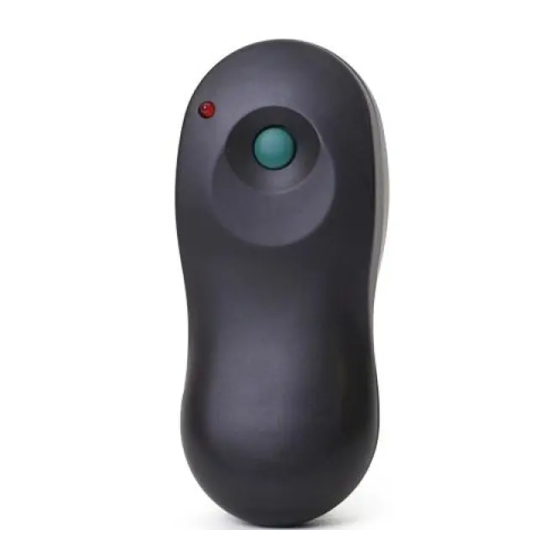

Figura 1. MCT-101, MCT-102 y MCT-104
Periodo de vida de la pila (con el LED encendido)
@ 10 transmisiones al día: aproximadamente más de 10 años
@ 50 transmisiones al día: aproximadamente 6 años
Temperatura de trabajo: de 0°C a 49°C (de 32°F a 120°F).
Dimensiones: 104 x 44 x 24 mm
Peso: 50 g
Color: Gris oscuro.
Cumple las normas: FCC Parte 15, ETS300-220 y MPT1340
Los modelos 418 & 433,92 MHz cumplen la norma EMC
89/336/EEC y 92/31/EEC, y llevan marcado CE.
Figura 3. Diagrama interno
