6. ESQUEMAS DE CONFIGURACIÓN
6.1 Configuración autónoma

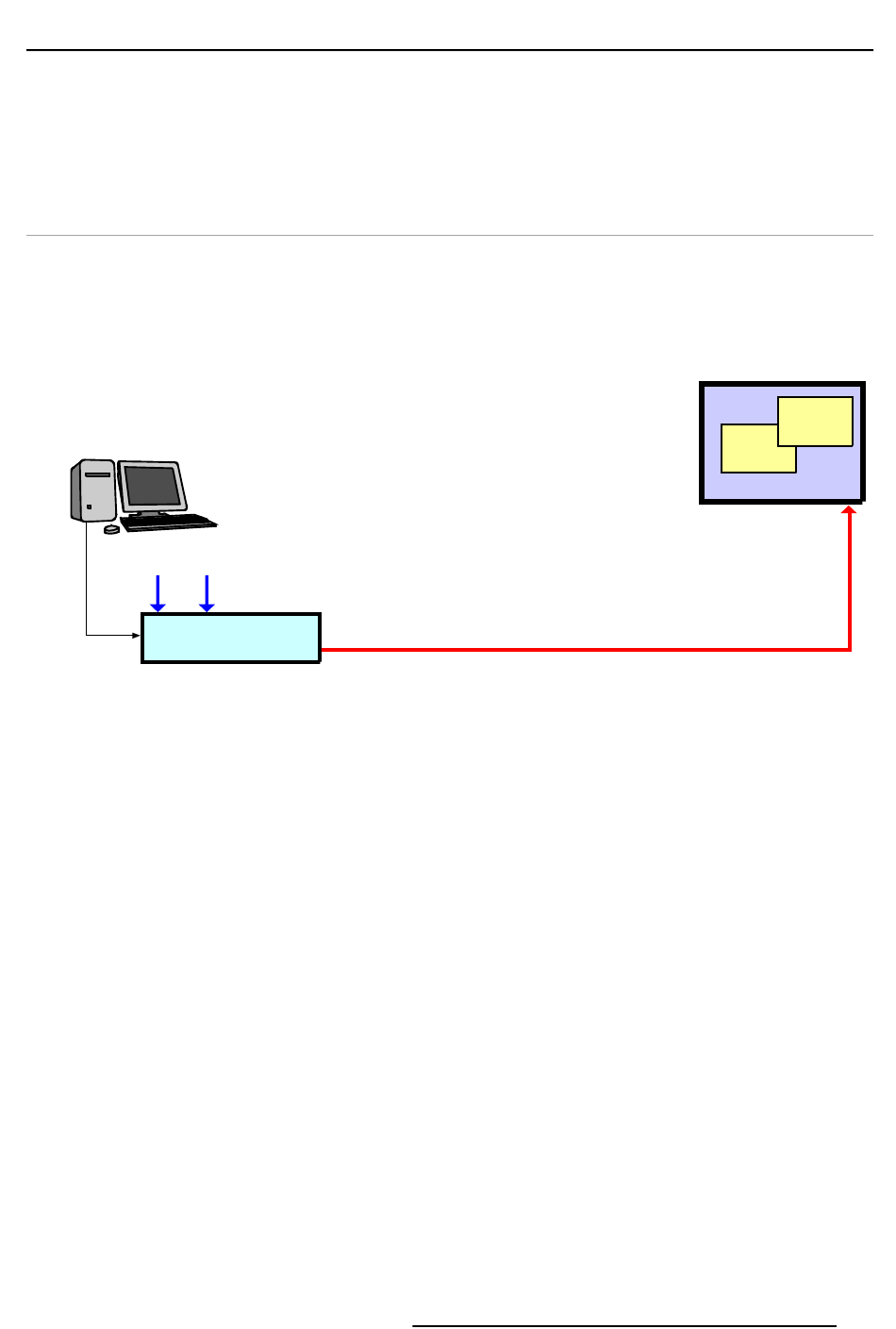

Esquema de configuración
Local Control PC
with Control Software
Video Inputs
Control
1
Data
LOOP IN
RS232
COM1
Imagen 6-1
Con un solo digitalizador D320 Lite se pueden visualizar hasta dos fuentes en una sola pantalla de LEDs
BARCO.
Cómo realizar una configuración D320 Lite
1. Conecte el puerto de comunicaciones RS-232 del PC de control local con el puerto de entrada COM1
(RS-232) del digitalizador D320 Lite .
2. Conecte la SALIDA DE PANTALLA DE LEDS del digitalizador D320 Lite con la pantalla.
3. Conecte las fuentes de vídeo a los módulos de entradas del digitalizador D320 Lite .
4. Configure el digitalizador D320 Lite así como la pantalla a través del software de control instalado en
el PC de control local.
R5976471S D320 LITE DIGITIZER 15/11/2006
2
D320
TO DISPLAY
6. Esquemas de configuración
Display
Video Data / Communication Data
Input 2
Input 1
21
