Optimus dSOUND IMPROVE K801B Esquema De Instalación

ESQUEMA DE INSTALACIÓN DEL MANDO K801B
Instalación con Unidad Central
0
= MASA -Vcc
5 = ALIMENTACIÓN 12 +Vcc
8 = COMUNICACIONES
9 = COMUNICACIONES
C1 R = CANAL 1 DERECHO
C1 L = CANAL 1 IZQUIERDO
+
CABLE REF. W-8
SECCIÓN MÍNIMA
2X1MM
6X0,25 MM
9 8 5 0
C1R C1L
LEFT
RIGHT

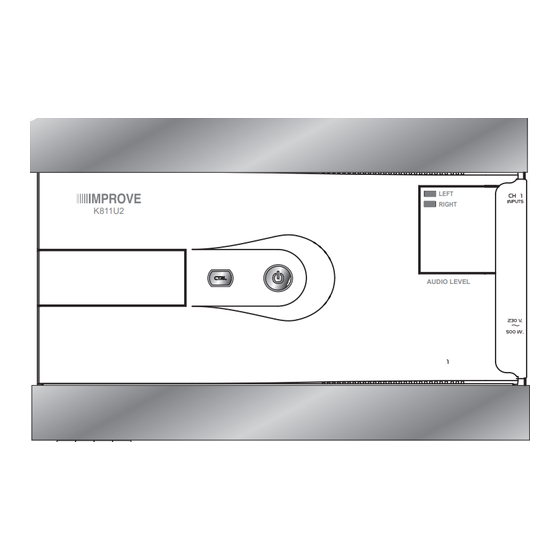

K811U2
AUDIO LEVEL
K811U2
2x0,75 mm.
RED 230 Vca.
M* Si el mando K801B Se combina con otros modelos de mandos con micrófono, debe conexionarse para la recepción de llamadas.
OBSERVACIONES: La Unidad Central K811U2 soporta un máx. de 10 mandos y una distancia máx. hasta el último
elemento a controlar de 100 m. de cable. Para instalaciones superiores habría que añadir alimentadores o una
Unidad Central de más potencia.
PROGRAMACIÓN DEL SISTEMA:
Una vez realizada la instalación, deberá asignar el número de zona a cada mando de la siguiente forma:
1º.- Mantenga pulsadas las teclas
2º.- Determine qué mando va a ser la "zona 1" y pulse la tecla
3º.- En el resto de mandos seguirán parpadeando los LEDs, determine en este caso la "zona 2" y repita la operación.
Repita este proceso tantas veces como mandos/zonas existan en la instalación.
4º.- Una vez finalizada la asignación de zonas, tendrá que pulsar 2 ó 3 segundos la tecla
"modo asignación de zona".
MANUAL BÁSICO K801B
Nº de canales_________ 1 canal estéreo
Amplificador__________ Estéreo 1,5+1,5W
BLUETOOTH_________ Protoc. transmisión A2DP
Impedancia mín. de carga_ 8
Alimentación__________ 12Vcc/330mA
Consumo en reposo____ 25mA
Consumo en funcion.____ 69mA
Conectores___________ Bornas de regleta
Dimensiones__________ 44x44xFondo 36 mm.
TECLA DE ON/OFF
LED BICOLOR: ROJO (ON/OFF)
y AZUL (BLUETOOTH)
K801B
ON/OFF
"NO MOLESTEN".
IN
CONEXIÓN BLUETOOTH
SALIDA DE AURICULARES.
ENTRADA AUX. DE AUDIO.
ENCENDIDO / APAGADO DEL MANDO:
Pulse la tecla ON/OFF para encender o apagar el mando. El
LED rojo indica que está encendido.
ENCENDIDO / APAGADO GENERAL:
Pulse simultáneamente las teclas y
los mandos de la instalación.
Pulse simultáneamente las teclas y
mandos de la instalación.
CONTROL DE VOLUMEN:
Con el mando encendido pulse para subir volumen y
bajar volumen.
RECEPCIÓN DE LLAMADAS:
Con el mando encendido o apagado, podrá recibir llamadas o
avisos de cualquier mando con micrófono.
FUNCIÓN "NO MOLESTEN":
Con el mando encendido pulse la tecla
función e impedir así la recepción de llamadas desde otro mando
de la instalación que incorpore micrófono.
El LED verde parpadeará cuando reciba una llamada o aviso.
Pulse la tecla para recibir el mensaje y desactivar la función.
ZONA
ESTEREO
Altavoz
mod. SP 5
CABLE REF. W-2
SECCIÓN MÍNIMA
2X0,50 MM
- - +
0 5 8 9 R+ R- L- L+
C1L C1R
K801B
ON/OFF
IN
K801B
durante 4 segundos. Todos los mandos mostrarán los LEDs parpadeando.
(On/off) para validar, y quedará memorizado.
VOLUMEN.
CONEXIÓN
encendido pulse la tecla para activar la función BLUETOOTH,
se iluminará el LED AZUL. A continuación mantenga la tecla
pulsada unos segundos hasta que dicho LED comience a
parpadear. Dispone de un minuto para buscar
para encender todos "IMPROVE+xxxxxx" en su dispositivo, seleccionelo para
emparejarlos e introduzca el código 0000. En futuras ocasiones
para apagar todos los sólo necesitará conectar desde su móvil con la zona deseada,
incluso cuando el mando esté apagado.
FUNCIÓN "SLEEP":
para Con el mando encendido, mantenga pulsada la tecla ON/OFF
hata que el LED ROJO parpadee una vez programanado 15
min. repita la operación de nuevo para programar 30 min.
Repetir 4 veces para programar hasta 60 min. el autoapagado
del mando.
SALIDA DE AURICULARES:
Introduzca el Jack en
los altavoces para activar los auriculares.
para activar esta
ENTRADA AUXILIAR DE AUDIO (IN):
Introduzca el Jack en
fuente de audio principal y oirá el dispositivo que haya conectado.
Con fuente de alimentación
ZONA
ESTEREO
Altavoz
mod. SP 5
CABLE REF. W-2
SECCIÓN MÍNIMA
2X0,50 MM
+ - -
5 0
0 5 8 9 R+ R- L- L+
C1L C1R
K801B
ON/OFF
K830D
IN
Para CONEXIÓN AUXILIAR de audio, TV, PC, etc.
utilizar 0 (masa), C1L y C1R (canales 1 izq. y derecho)
(On/off) para salir del
K801B
MANDO DE CONTROL
CON BLUETOOTH
BLUETOOTH (CÓDIGO 0000): Con el mando
y automáticamente dejarán de sonar
y automáticamente dejará de sonar la
+
K801B
