Guía de introducción del
Cisco CGS 2520
•
•
•
•
•
•
•
•
•
78-19439-01
Acerca de esta guía
Contenido de la caja
Funcionamiento de Express Setup
Administración del switch
Instalación del switch
Cableado de la fuente de alimentación
Conexión de los puertos del switch
Solución de problemas
Obtención de la documentación y envío de una solicitud de servicio
Guía de introducción del Cisco CGS 2520
1
Publicidad
Tabla de contenido
Manuales relacionados para Cisco CGS 2520
Resumen de contenidos para Cisco CGS 2520
- Página 1 Instalación del switch • Cableado de la fuente de alimentación • Conexión de los puertos del switch • Solución de problemas • Obtención de la documentación y envío de una solicitud de servicio • Guía de introducción del Cisco CGS 2520 78-19439-01...
-
Página 2: Acerca De Esta Guía
Cisco.com. Para ver las traducciones de las advertencias que figuran en esta publicación, consulte Regulatory Compliance and Safety Information for the Cisco CGS 2520 en el CD que acompaña a esta guía. En este CD también se incluye la información sobre la garantía del producto. -
Página 3: Contenido De La Caja

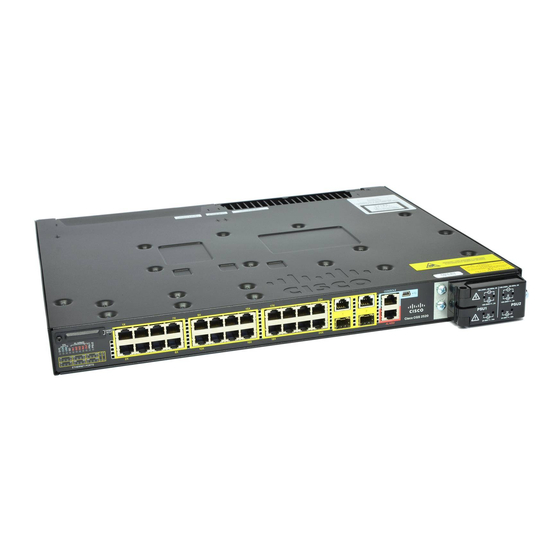

Terminal a tierra con dos orificios Cuatro tornillos de máquina Phillips número 8 10 Cable USB o cable de consola 1. Se muestra el Cisco CGS-2520-24TC. Su modelo de switch podría tener un aspecto diferente. 2. Componente disponible. Compruebe que haya recibido los siguientes componentes. Si alguno falta o está... -
Página 4: Funcionamiento De Express Setup
Guía de introducción del Cisco CGS 2520 Funcionamiento de Express Setup Deberá utilizar Express Setup para introducir la información de IP inicial. Luego, podrá tener acceso al switch a través de la dirección IP para configurarlo con mayor detalle. Para utilizar el programa de configuración inicial basado en CLI, consulte el Nota Apéndice C, “Configuración del switch con el Programa de configuración por medio... - Página 5 Solución de problemas Si el LED del sistema parpadea en verde, no emite una luz verde sólido permanentemente o torna al color ámbar, comuníquese con su representante o revendedor de Cisco. El switch no pasó la autoprueba de encendido (POST).
- Página 6 Guía de introducción del Cisco CGS 2520 Conecte un cable de categoría 5 ó 6 al puerto Paso 6 Ethernet 10/100 que está parpadeando. Conecte el otro extremo del cable al puerto Ethernet de la PC. C i sco C...
- Página 7 Guía de introducción del Cisco CGS 2520 Inicie una sesión de navegador en la PC, abra un sitio web confiable, como Cisco.com. El switch Paso 7 pedirá el nombre de usuario y la contraseña predeterminados. Cuando los solicite, introduzca el nombre de usuario y la contraseña predeterminados: Cisco.
- Página 8 Guía de introducción del Cisco CGS 2520 Introduzca la siguiente información en los campos de Configuración de la red: Paso 8 Todas las entradas deben estar en caracteres anglosajones. Nota En el campo de Interfaz de administración (ID de la VLAN), el valor predeterminado es 1.
- Página 9 Guía de introducción del Cisco CGS 2520 Después de hacer clic en Enviar, ocurre lo siguiente: Paso 10 El switch se configura y sale del modo de Express Setup. • El navegador muestra un mensaje de advertencia y trata de conectarse con la anterior •...
-
Página 10: Administración Del Switch
Cisco Configuration Professional Cisco Configuration Professional es un programa de software que se descarga de Cisco.com y se ejecuta en su PC. Ofrece opciones avanzadas para configurar y supervisar varios dispositivos, incluidos los switches Cisco CGS 2520. Configuration Professional es gratuito: no hay costo por descargarlo, instalarlo o utilizarlo. -
Página 11: Interfaz De Línea De Comandos (Cli)
Consulte la guía de introducción y la ayuda en línea de Configuration Professional para obtener más información. Interfaz de línea de comandos (CLI) Puede ingresar comandos y parámetros Cisco IOS mediante la CLI. Utilice una de estas opciones para obtener acceso a la CLI: Puerto de la consola RJ-45 del switch •... -
Página 12: Puerto De Consola Usb Del Switch
Puerto de consola USB del switch Si utiliza el puerto de consola USB, debe instalar el controlador de dispositivos USB de Cisco para Windows en la PC que está conectada al puerto. Consulte la guía de instalación del hardware para obtener instrucciones sobre cómo instalarlo. -
Página 13: Instalación Del Switch
Las imágenes muestran el switch Cisco CGS-2520-24TC. Puede instalar y conectar los otros switches Cisco CGS 2520 como se muestra en estos ejemplos. Para ver procedimientos de montaje alternativos, como la instalación del switch en la pared así como para obtener más información sobre el cableado, consulte la guía de instalación del hardware en... -
Página 14: Requisitos Previos A La Instalación
100 metros (328 pies). Para obtener la longitud de cable para las conexiones de módulos SFP, • consulte la guía de instalación del hardware en Cisco.com y la documentación del módulo. Guía de introducción del Cisco CGS 2520... -
Página 15: Declaraciones De Advertencia Para La Instalación
Esta sección incluye las declaraciones de advertencia para la instalación básica. Las traducciones de estas declaraciones de advertencia están en el documento Regulatory Compliance and Safety Information for the Cisco CGS 2520 Switches en el CD que acompaña a esta guía. -
Página 16: Conexión De Los Soportes
Guía de introducción del Cisco CGS 2520 Conexión de los soportes Utilice cuatro tornillos Phillips de cabeza plana para unir el lado largo de los soportes a los switches en una de tres posiciones de montaje. C i sco C... -
Página 17: Montaje En Bastidor Del Switch
Guía de introducción del Cisco CGS 2520 Montaje en bastidor del switch Utilice los cuatro tornillos de máquina Phillips número 12 para instalar los soportes en el bastidor. Utilice el tornillo de máquina Phillips negro para instalar la guía del cable en el soporte izquierdo o derecho. - Página 18 Guía de introducción del Cisco CGS 2520 C i sco C G S 25 20 C i sco C G S 25 20 C i sco C onn ect ed Sw i tch G ri d 250 0 Ser i es 1 Posición intermedia del montaje...
-
Página 19: Cableado De La Fuente De Alimentación
Guía de introducción del Cisco CGS 2520 Cableado de la fuente de alimentación Los switches tienen dos ranuras de fuente de alimentación que los hacen compatibles con estos módulos: PWR-RGD-LOW-DC: CC de bajo voltaje (24 a 60 VCC) • PWR-RGD-AC-DC: CA de alto voltaje (100 a 240 VCA) o CC de alto voltaje •... - Página 20 Guía de introducción del Cisco CGS 2520 Utilice un destornillador Phillips estándar o un destornillador de torsión del trinquete con Paso 1 cabeza Phillips para quitar el tornillo de conexión a tierra del lado del switch del cable. Necesitará el tornillo en el paso 4.
-
Página 21: Conexión De La Fuente De Alimentación
Guía de introducción del Cisco CGS 2520 Conexión de la fuente de alimentación Prepare el cable de alimentación. Advertencia Es posible que esta unidad tenga más de una conexión de fuente de alimentación. Para eliminar el suministro de energía a la unidad, se deben desconectar todas las conexiones. - Página 22 Guía de introducción del Cisco CGS 2520 Utilice un destornillador Phillips para aflojar el tornillo cautivo en el terminal de entrada de Paso 3 alimentación y abra la cubierta. Utilice un cable de cobre de par trenzado (14 a 20 AWG) lo suficientemente largo para conectarlo Paso 4 del terminal de entrada de alimentación a la fuente de alimentación.
- Página 23 Guía de introducción del Cisco CGS 2520 Afloje el tornillo de terminal e introduzca el Paso 7 terminal de horquilla debajo del tornillo y la arandela. Utilice los tornillos de terminal Nota correctos, dependiendo de si está instalando una fuente de alimentación...
- Página 24 Guía de introducción del Cisco CGS 2520 Apriete los tornillos cautivos (sobre los conductores de los cables instalados) a 8,5 lb-pulg Paso 9 (± 0,5 lb-pulg). Alimentación de CA: Paso 10 Conecte el otro extremo del cable de línea (el que está conectado a L) al terminal de línea en la fuente de alimentación de CA y el otro extremo del cable de neutro (el que está...
-
Página 25: Conexión De Los Puertos Del Switch
Conecte el otro extremo del cable a un puerto RJ-45 en el otro dispositivo. Paso 2 Los puertos 10/100 en el Cisco CGS-2520-16S-8PC admiten alimentación por Ethernet (PoE) y PoE mejorada (ePoE). Consulte la guía de configuración del software para obtener más información. -
Página 26: Puertos Del Módulo Sfp
G S 25 20 Para obtener una lista de los módulos compatibles, consulte las notas de la versión en Cisco.com. Para obtener información detallada sobre la instalación y remoción de los módulos SFP y la forma de conectarse a ellos, consulte la documentación de los módulos SFP. -
Página 27: Solución De Problemas
Express Setup. Los errores de la prueba POST normalmente resultan fatales. Comuníquese con su representante de soporte técnico de Cisco si el switch no pasa satisfactoriamente la prueba POST. ¿Presionó el botón de Express Setup De ser así, espere a que finalice la prueba... -
Página 28: Restablecimiento Del Switch A La Configuración Predeterminada
Cisco.com. También puede obtener acceso al sitio web de soporte técnico y de documentación de Cisco para ver una lista de los problemas de hardware conocidos y una amplia documentación sobre la solución de problemas. -
Página 29: Más Información
(diseño), PowerVu, Prisma, ProConnect, ROSA, SenderBase, SMARTnet, Spectrum Expert, StackWise, WebEx, y el logotipo de WebEx son marcas registradas de Cisco y/o de sus filiales en Estados Unidos y en otros países. Todas las demás marcas comerciales mencionadas en este documento o en el sitio web pertenecen a sus respectivos propietarios. - Página 30 Guía de introducción del Cisco CGS 2520 Guía de introducción del Cisco CGS 2520 78-19439-01...
