AERF WIRELESSBAND 3.0 Instrucciones De Uso

E
IP55 2 yrs 100m 1 Ch
Output
Battery
1. GENERAL
Equipo formado por transmisor y receptor, cuya aplicación específica es realizar un enlace de seguridad vía radio, donde permita conectar un contacto
de puerta peatonal con el cuadro de maniobra para activar la función STOP en el caso que esta esté abierta. El KIT se suministra memorizado el
transmisor con el receptor y con el componente magnético.
2. ESCENARIO
M
Rx
Wirelessband
3. EMISOR Y RECEPTOR

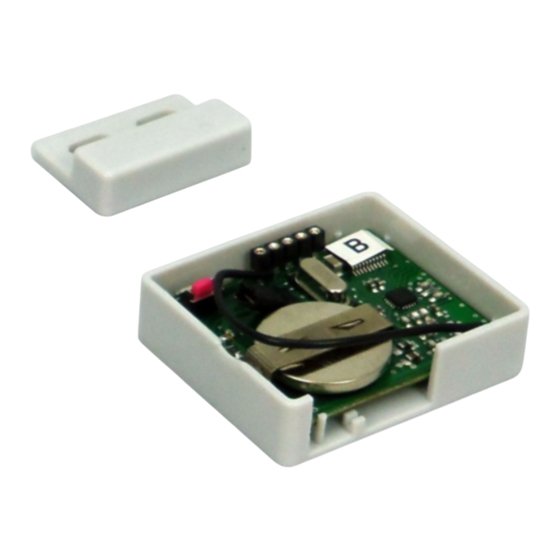

EMISOR
3
1
4
3.1 INDICADOR LED
LED ON - Seguridad OK
FLASH
LED OFF - Obstáculo detectado
3.3 SELECCIÓN OPCIONES RECEPTOR
ON
Activada (Conforme normativa UNE-EN 13849-2)
1
CLASE 2
1 2 3 4
ON
Desactivada (Para dispositivo en stock)
1 2 3 4
ON
869,85 Mhz (Emisor con puente selector)
2
FRECUENCIA
1 2 3 4
ON
EMISOR
868,95 Mhz (Emisor sin puente selector)
1 2 3 4
ON
Contacto normalmente cerrado
3
TIPO TEST
1 2 3 4
RECEPTOR ON
Contacto normalmente abierto
1 2 3 4
ON
Activada
AGILIDAD 4
1 2 3 4
FRECUENCIA
ON
Desactivada
AUTOMÁTICA
1 2 3 4
WIRELESSBAND 3.0
Instrucciones de Uso
(WIRELESSBAND 3.0) (WIRELESSBAND 1.0)
14 tx
1- Pila CR2032
2- Pulsador programación
3- Antena
4- Puente selector de
frecuencia.
2
Tx
Wirelessband
Instalación
Emisor - Receptor
RECEPTOR
3
6
4
2
7
5
3.2 CONEXIONADO RECEPTOR
1 2 3 4 5
VCC1 VCC2 C B S
~ -
~
+/ /
12/24V
AC/DC
TIPO SALIDAS
- Contacto NC (3-5)(C-S) (Funcionamiento estándar STOP)
- Contacto NO (3-4)(C-B)
Sistema seguro
Fallo / Sensor activo /
Sensor no memorizado
12 mm
8 mm
m m
2 8
<1cm
1- Bornes
2- LED 1
3- Push botón
4- DIP - Interruptor
1
5- LED 2
6- Buzzer
7- Antena
4 3
B C
4 3
B C
5
S
5
S
1 - 2
