Montaje Del Analizador - ABB AV450 Guia Del Usuario

...6 INSTALACIÓN

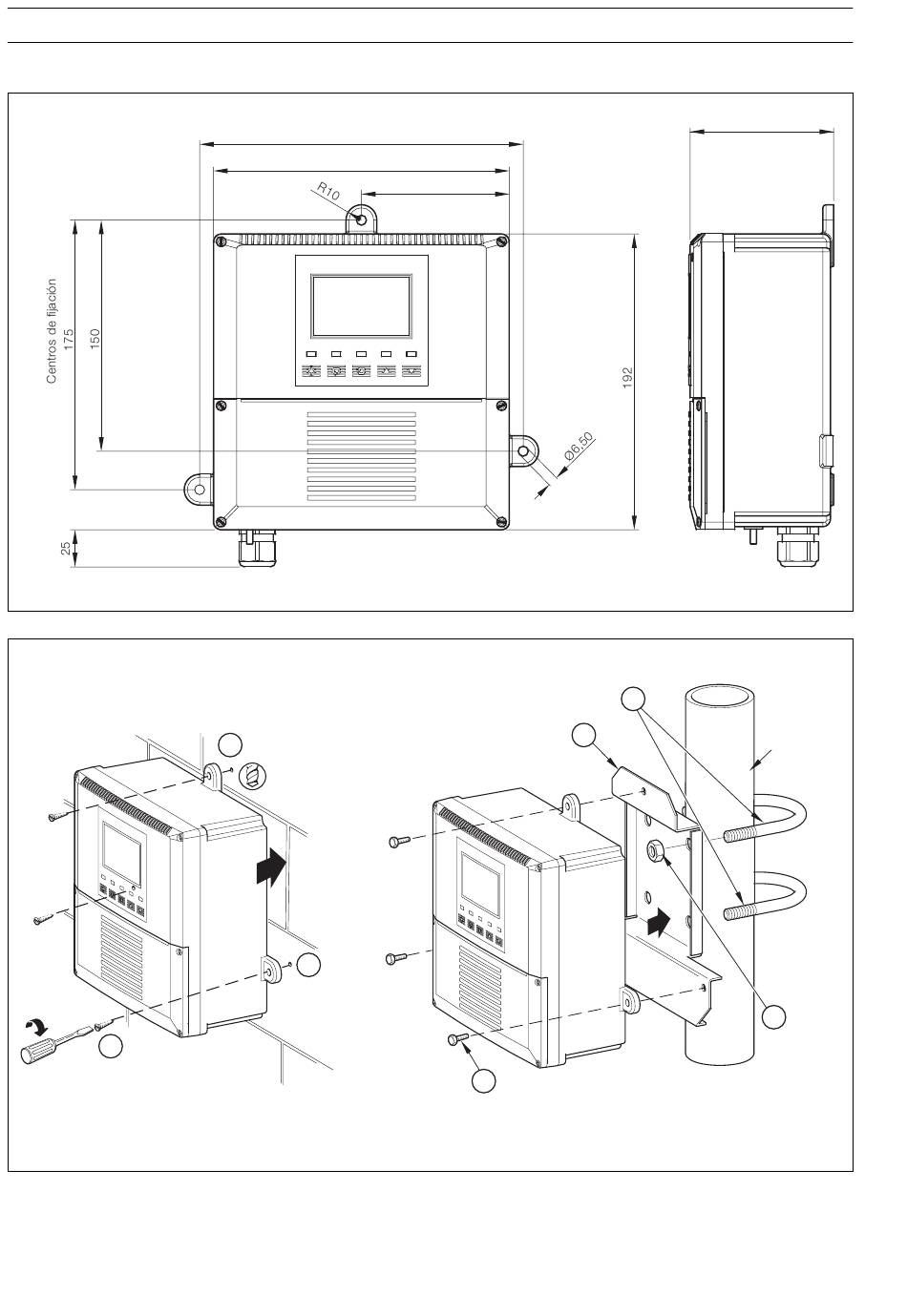

6.2 Montaje del analizador – Figs. 6.2 y 6.3
Dimensiones en mm
3
Ajuste el instrumento en
la pared con elementos
de fijación adecuados.
A – Montaje en pared
34
Centros de fijación
210
192
Fig. 6.2 Dimensiones totales
Realice las perforaciones
2
adecuadas
1
Marque los centros
de fijación; consulte
la Fig.6.2
Fig. 6.3 Montaje en pared/sobre tubería
96
Coloque los pernos en "U"
sobre la tubería
Coloque la placa sobre
2
los pernos en "U"
4 Fije el transmisor a la placa de montaje.
B – Montaje sobre tubería
94
Poste
horizontal
o vertical de
1
61 mm de
diámetro
externo
3
Fije la placa
