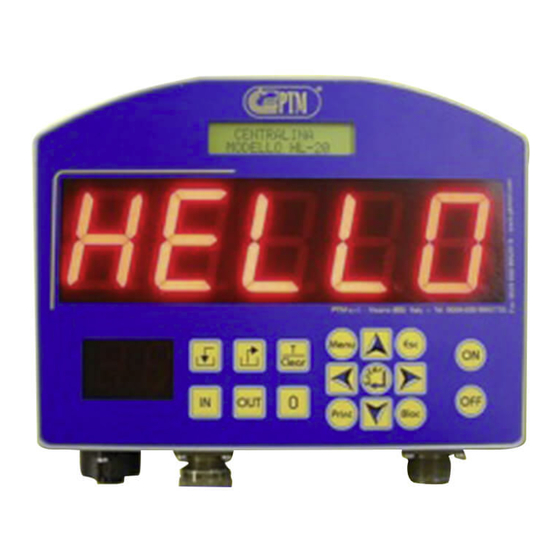

Resumen de contenidos para PTM HL 20
- Página 1 Rev. 00 del 06/12/2006 ANUAL PERATIVO NDICADOR DE PTM s.r.l. Via per Isorella, 22/A 25010 VISANO -BS- ITALY Tel. 0039 030/9952733 r.a. Fax. 0039 030/9952818...
- Página 2 II Pracanska 6A ZAGREB –HR- Tel. 00385 16050345 – Fax 00385 16050067 E-Mail: librateh@zg.htnet.hr CZECH REPUBLIC AP-EL Aplikovana Elektronika Svatopluka Cecha 1004 28 201 Cesky Brod Tel. / Fax +00420 321 622 509 E-Mail: bohuslav.zd@seznam.cz PTM S.r.l. HL 20 2/12...
-
Página 3: Tabla De Contenido
Funcionamiento del sistema ........... Pág. 8 Encendido y equilibrado..........Pág. 8 Operaciones de carga..........Pág. 8 Operaciones de descarga..........Pág. 9 Menú de usuario ............Pág. 9 Garantía ................. Pág. 11 Declaración de conformidad ........... Pág. 12 PTM S.r.l. HL 20 3/12... -
Página 4: Características
Ajuste a cero y Calibrado configurables por Software Señalación de Tensión Baja Control directo de la Tensión de Trabajo PTM se reserva el derecho de modificar sin preaviso las características de los productos con el objeto de mejorar su calidad. PTM S.r.l. -
Página 5: Esquema De Conexiones
ESQUEMA DE CONEXIONES PTM S.r.l. HL 20 5/12... -
Página 6: Teclado
DISPLAY Repetidor MV6: conectado a la centralita por cable con transmisión RS 232. Dotado de software interno para el doble control de la recepción de datos y señalación de anomalías de transmisión. PTM S.r.l. HL 20 6/12... -
Página 7: Mensajes De Error
Para desconectar el ordenador no tirar nunca de los cables sino destornillar los conectores. Para garantizar su seguridad, hacer realizar todos los trabajos de mantenimiento por personal cualificado ¡ATENCIÓN! No utilizar nunca equipos con agua a alta presión para lavar la centralita de peso PTM S.r.l. HL 20 7/12... -
Página 8: Funcionamiento Del Sistema
Repetir esta operación para todos los componentes a cargar. Al final de las operaciones de carga pulsar la tecla para terminar y volver al menú de Peso Total. PTM S.r.l. HL 20 8/12... -
Página 9: Operaciones De Descarga
+10 (contraste alto) a –10 (contraste bajo). Para modificar la configuración utilizar las teclas , para salir sin convalidar la elección pulsar la tecla , mientras que para convalidar la configuración efectuada y salir pulsar la tecla PTM S.r.l. HL 20 9/12... - Página 10 (mes, año, hora y minutos y segundos). Después de la configuración de los segundos se vuelve a la visualización de la fecha y de la hora con las modificaciones aportadas. Para salir del menú pulsar la tecla PTM S.r.l. HL 20 10/12...
-
Página 11: Garantía
ARANTÍA La produción de la PTM representa la expresión de la más avanzada tecnología. En efecto los materiales utilizados para la produción de nuestros productos tienen una calidad muy elevada. Cada báscula, antes de salir de nuestra fábrica, viene controlada según las pruebas previstas. -
Página 12: Declaración De Conformidad
Los productos han sido verificados con configuración característica. VISANO 02-05-2006 Compliance Engineer Ing. Vittorio Michelotti En Europa: Contactar la oficina de venta y asistencia Ptm s.r.l. via per Isorella 22 A.25010 Visano (BS) Tel. +0039 030-9952733 Telefax +0039 030-9952818 PTM S.r.l. HL 20... - Página 13 Elenco codici HL 20 – 25 – 30 - 50 Rev. 04 PTM s.r.l. Via per Isorella, 22/A 25010 VISANO -BS- ITALY Tel. 0039 030/9952733 r.a. Fax. 0039 030/9952818...
- Página 14 Elenco codici HL 20 – 25 – 30 - 50 Rev. 04 ITALY (Piemonte) BLUMEC di Bonino Giuseppe Via Canale, n° 10 – 10060 Piscina (TO) Tel.: 339 2496544 E-Mail: giuseppe@ptmsrl.com GERMANY DIETMAR HIPPER St. Leonhard Str. 2 - 88348 Bad Saulgau Tel.: 0049 (0) 7581/4806966 - Fax 0049 (0) 7581/4806967...
- Página 15 Elenco codici HL 20 – 25 – 30 - 50 Rev. 04 BÁSCULAS HL 20 / HL 25 / HL 30 / HL 50 CÓDIGO DESCRIPCIÓN División del peso Presentación inicial Datos correctos de calibración Calibración según los datos de las celulas de carga Calibración según el valor medido y real...
- Página 16 Elenco codici HL 20 – 25 – 30 - 50 Rev. 04 Código 1 A través de este código es posible elegir el nivel de incremento y decremento del peso. Por ejemplo, si el usuario elige el valor 2, el peso visualizado en el display andará de 2 números en 2 números.
- Página 17 Elenco codici HL 20 – 25 – 30 - 50 Rev. 04 Como primero parámetro la pesa pide el número de los decimales de la precisión del peso. Es posible configurar desde 0 hasta 3. Modificar el valor pulsando las flechas , mientras que para convalidar la elección utilizar...
- Página 18 Código 10 Todos los equipos de PTM vienen calibrados según el tipo de celulas de carga aplicadas. La precisión del instrumento depende de la aplicación de los sensores y se acerca más o menos al 0,1 %.
- Página 19 Elenco codici HL 20 – 25 – 30 - 50 Rev. 04 Pulsar en cualquier momento para anular la operación y salir. Código 15 En este código es posible configurar los parámetros para la visualización de la fluencia de los nombres de los componentes sobre los digítos del display al empezar de la carga.
- Página 20 Elenco codici HL 20 – 25 – 30 - 50 Rev. 04 Código 28 En este código es posible activar o desactivar la función de cálculo del remanente en el carro. Esta función permite el usuario de calcular de nuevo en porcentaje la cantidad en el carro al empezar de la carga con los mismos componente de la receta.
- Página 21 Elenco codici HL 20 – 25 – 30 - 50 Rev. 04 Código 43 En este código es posible modificar los parámetros de configuración del terminal AV50. Se pueden configurar los siguientes parámetros: CANAL RF desde 0 hasta 9. POTENCIA desde 0 hasta 3.
- Página 22 Elenco codici HL 20 – 25 – 30 - 50 Rev. 04 Código 50 En este código es posible configurar los parámetros de la alarma. Los parámetros disponibles son 2: la porcentaje de empiezo alarma, es decir cuando la carga o la descarga alcanza esta porcentaje la alrma empieza a sonar de manera intermitente;...
- Página 23 Elenco codici HL 20 – 25 – 30 - 50 Rev. 04 Código 80 A través de este código es posible activar la función del relé auxiliar. Éste viene activado al alcanzar la porcentaje de carga del componente programada en este código. Elegir uno de los dos parámetros con las flechas...
- Página 24 Elenco codici HL 20 – 25 – 30 - 50 Rev. 04 de las flechas . Para borrar la lista completa es necesario mantener pulsados las teclas en el mismo tiempo; mientras que para salir pulsar Código 86 En este código vienen visualizados los parámetros de la garantía. En efecto en el display viene visualizado la fecha y la hora del comienzo de la garantía, el tiempo total de trabajo, el peso...
- Página 25 Elenco codici HL 20 – 25 – 30 - 50 Rev. 04 SENSORI OTALE A IGLA ORTATA 132,88 13,288 365,0 SB1-K5C 481,0 SB1-K5C 727,0 SB1-K1M 1000 960,0 SB1-K1M 1000 1454,0 SB1-K2M 2000 1920,0 SB1-K2M 2000 6735 8986 6976 9302 9968 4.0TB.F-WT...
- Página 26 Elenco codici HL 20 – 25 – 30 - 50 Rev. 04 SENSORI OTALE A IGLA ORTATA 242,3 SB1-K1M 1000 484,7 SB1-K2M 2000 1218 SB1-K5M 5000 1828 SB1-K7M5 7500 241,9 SB1-K2C5 368,0 SB1-K2C5 730,0 SB1-K5C 1454 SB1-K1M 1000 2908 SB1-K2M...
- Página 27 Elenco codici HL 20 – 25 – 30 - 50 Rev. 04 SENSORI OTALE A IGLA ORTATA 18107 4.0 STR 4000 Unifeed 1486 1000 1898 SB1-K1M 1000 162,5 OC4-K1C 4305 SB1-K3M 3000 6470 SB1-K3M 3000 19932 4.0TB.F-WT 4000 Unifeed 14017...
