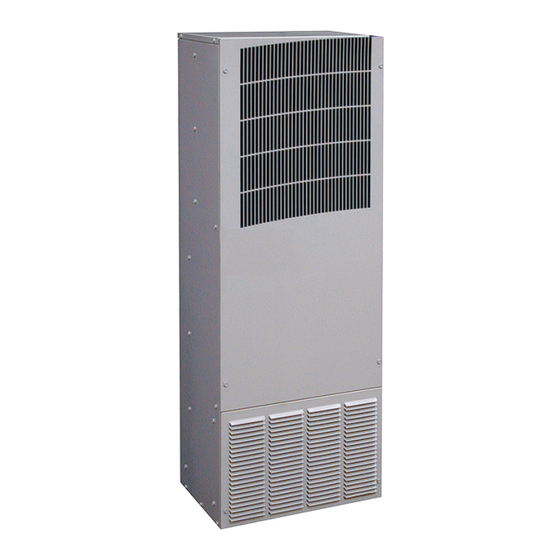

- Página 1 T-Series AIRE ACONDICIONADO MODELO T15 MANUAL DE USO 89120774 Rev. C P/N 89120774 © 2018 nVent...
-
Página 2: Tabla De Contenido
NOTA: Parte de la información de este manual puede no ser aplicable para unidades de pedido especial. Se incluirán planos adicionales de unidades especiales, en caso de ser necesario. Favor de contactar a nVent Protección de Equipos para obtener más información. © 2018 nVent... -
Página 3: Recepción Del Equipo De Aire Acondicionado
Los daños detectados a la recepción deberán ser anotados en la factura del envío. Los daños deberán notificarse al transportista —NO a nVent Protección de Equipos — dentro de los primeros 15 días siguientes a la entrega. Conserve la caja y el material de empaque y solicite una inspección. Luego presente una reclamación al transportista. -
Página 4: Instalación
AMB. DERECHA ATRÁS 3/8 BANDEJA DE LA HERRAMIENTA PARA MONTAJE SE PERFORACIONES 1/4-20 MTG 4 DRENAJE EN CARA TRASERA - 4 DETRÁS ENCUENTRA DETRÁS DE LA CUBIERTA DE LA CUBIERTA FRONTAL FRONTAL REMOVIBLE © 2018 nVent 89120774 - 4 -... -
Página 5: Dimensiones Del Corte De Montaje
52-6028-03 Congelación 10-1033-26 10-1033-26 Cable de servicio 52-6035-140 52-6035-141 Bloque de terminales 10-1003-03 10-1003-03 Sobrecarga térmica, Compresor 10-1007-67 10-1007-68 Termostato, SPST, 55-100F 10-1061-16 10-1061-16 Calentador opcional 10-2004-23 10-2004-24 Interruptor Malf opcional 52-6104-42 52-6104-42 © 2018 nVent 89120774 - 5 -... -
Página 6: Diagramas De Cableado
BLK = NEGRO CABLE DE BRN = CAFÉ SERVICIO BLU = AZUL RED = ROJO WHT = BLANCO YEL = AMARILLO SUPRESOR COND. DE OPERACIÓN TERMOSTATO TERMOSTATO COMPRESOR VENTILADOR DEL VENTILADOR DEL VAPORIZADOR CONDENSADOR © 2018 nVent 89120774 - 6 -... -
Página 7: Con Calentador
RED = ROJO WHT = BLANCO YEL = AMARILLO SUPRESOR (OP) COND. DE OPERACIÓN ENFRIA- MIENTO DEL TERMOSTATO TERMOSTATO CALENTAMIENTO DEL TERMOSTATO CALENTADOR DEL COMPRESOR COMPRESOR INTERRUPTOR VENTILADOR DEL MACHO (OP) VAPORIZADOR VENTILADOR DEL CONDENSADOR © 2018 nVent 89120774 - 7 -... -
Página 8: Esquemas
VAPORIZADOR CONTROL DE PRESIÓN ESTÁTICA TERMOSTATO TERMOSTATO CLG VENTILADOR DEL VENTILADOR DEL CONDENSADOR CONDENSADOR C/HPC TERMOSTATO DE TERMOSTATO DE CONGELACIÓN CONGELACIÓN CONDENSADOR DE CONDENSADOR DE OPERACIÓN OPERACIÓN COMPRESOR Y COMPRESOR Y SOBRECARGA SOBRECARGA © 2018 nVent 89120774 - 8 -... -
Página 9: Control De Temperatura
Durante una alarma, los cables rojo y amarillo se cerrarán y los cables azul y rojo se abrirán. Las certificaciones eléctricas máximas para el interruptor son 13 A para 120 VAC y 10 A para 240 VAC. © 2018 nVent 89120774 - 9 -... -
Página 10: Mantenimiento
2. Después de enjuagar, permita que el filtro escurra. Colocar el filtro con una esquina hacia abajo asegura un escurrimiento completo.. 3. Recubra los filtros con adhesivo para recubrimiento RP Super Filter Coat. Rocíe el filtro por los dos lados para una máxima concentración del adhesivo. © 2018 nVent 89120774 - 10 -... -
Página 11: Aspiradores De Aire Del Condensador Y Vaporizador
El funcionamiento del equipo de aire acondicionado en áreas donde el aire está contaminado con corrosivos o químicos puede deteriorar de manera acelerada filtros, serpentines del condensador, sopladores, motores, etc. Contacte a nVent Protección de Equipos para recomendaciones especiales. PÉRDIDA DEL GAS REFRIGERANTE Cada equipo de aire acondicionado es probado a profundidad antes de dejar la fábrica para asegurar la ausencia... -
Página 12: Solución De Problemas
7. Asegure que los serpentines estén limpios. Revise las temperaturas de entrada y salida de aire del vaporizador. Si las temperaturas son iguales: • Posible pérdida de gas refrigerante Repare o reemplace • Posible problema en las válvulas del la parte defectuosa compresor © 2018 nVent 89120774 - 12 -... -
Página 13: Síntomas Y Posibles Causas
Tubo de desagüe torcido Agua en el gabinete Gabinete no sellado (permite la entrada a la humedad) Junta para montaje dañada Para información técnica adicional (p.ej. consumo de corriente, temperaturas), llame a nVent Protección de Equipos al 01-800-177-0077. INFORMACION DE F-GAS T150116GXXX... -
Página 14: Garantía
2. Los bienes no son instalados de acuerdo a las especificaciones de nVent Protección de Equipos. 3. Si se remueve la etiqueta de nVent Protección de Equipos adherida al producto sin la aprobación de nVent Protección de Equipos. Se debe notificar a nVent Protección de Equipos por escrito antes de quince (15) días a partir de la fecha en que el comprador ha descubierto alguna falla, o, en caso de que el defecto pueda causar daño,... -
Página 15: Responsabilidad Limitada
Todas las devoluciones deben tener un número RMA visible en la parte exterior de la caja. nVent Protección de Equipos no es responsable del material dañado en tránsito. Todos los bienes que contengan refrigerante deben ser enviados en posición vertical para su devolución. - Página 16 89120774 Rev. C P/N 89120774 © 2018 nVent...
