Anten(ler)i üretici talimatlarına göre monte edin. Konumsal çeşitlilik sağlamak için ayrı antenler kullanırsanız,
birini Yatay polarizasyonda ve diğerini de Dikey polarizasyonda monte edin.
Dış Mekan Ünitesinin V ve H arayüzlerini CNT-400 tipi (Cambium parça numarası 30010194001 ve
30010195001) ile N tipi konektörlü (Cambium parça numarası 09010091001) RF kablosu olan antenlere
bağlayın. N tipi konektörleri 24 mm (0,9 inç) somun anahtarı/İngiliz anahtarı kullanarak 1,7 Nm (1,3 lb fit) tork
değerine kadar sıkın.
Dış Mekan Ünitesi iç mekanda monte edilirse, paratonerleri bina giriş noktasına kurun:
Anten kablolarının alt uçların yakın yerlerde damlama döngüleri oluşturun. Bunlar suyun konektörlere doğru
kanalize olmasını önler.
Dış Mekan Ünitesi dış mekanda monte edilirse, PVC bant ve kendiliğinden kaynaşan bant kullanarak N tipi
konektörleri (anten hizalaması tamamlandıktan sonra) hava şartlarına dayanıklı hale getirin.
Anten konektörlerini (anten üreticisi farklı bir yöntem belirtmediği sürece) aynı şekilde hava şartlarına
dayanıklı hale getirin.

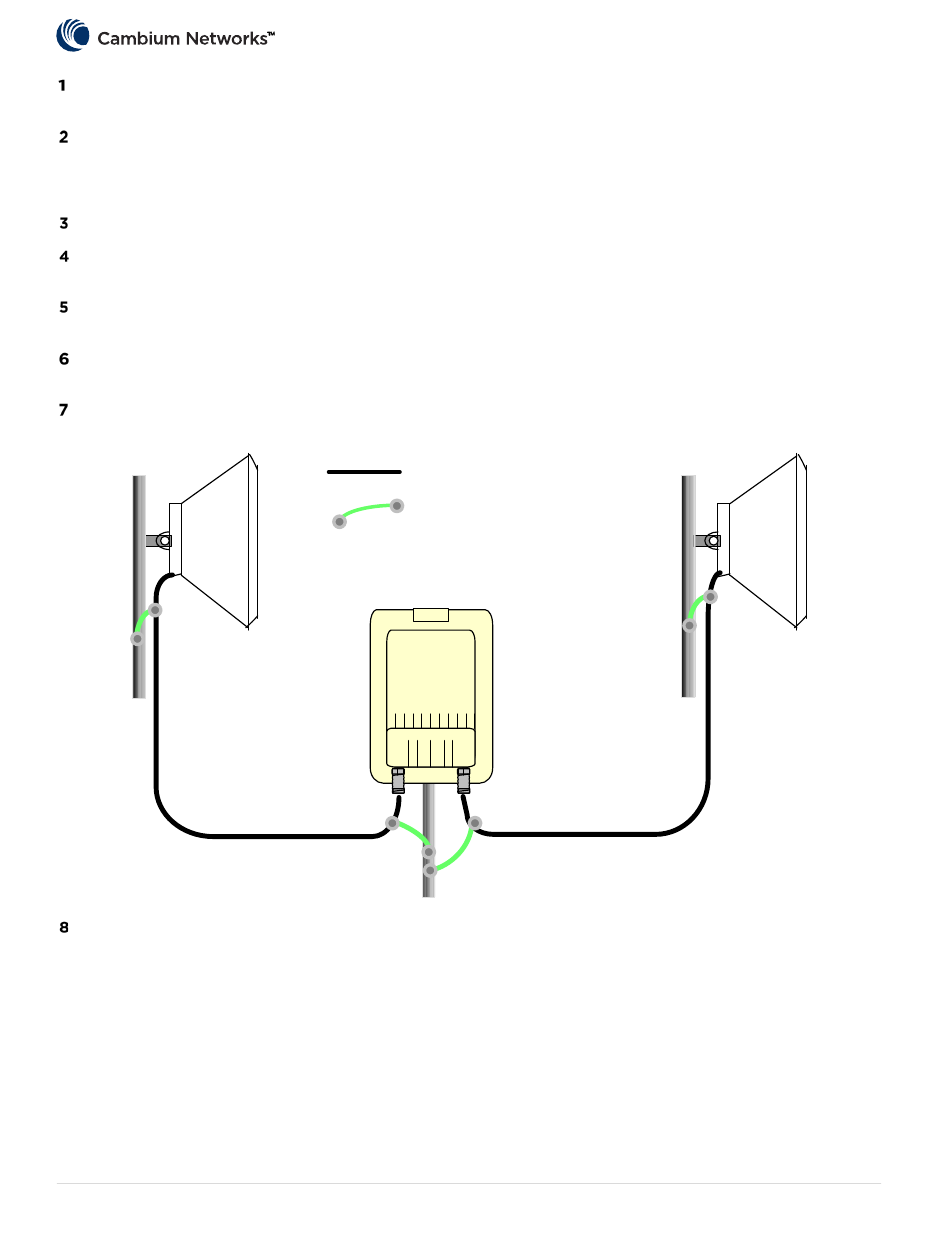

Anten kablolarını Cambium topraklama setini (parça numarası 01010419001) kullanarak Dış Mekan Ünitesine
ve antenlere 0,3 metre (1 ayak) mesafesindeki taşıyıcı yapıyla topraklayın:
Anten kablolarını konum onaylı yöntemleri kullanan taşıyıcı yapılara takın. Dış Mekan Ünitesi ya da anten
konektörleri üzerinde gereksiz gerginlik olmamasını sağlayın. Sallanan kablolar taşıyıcı yapıya hasar vermeye
ve istenmeyen titreşimlere neden olabileceğinden, kabloların rüzgarda sallanmamasını sağlayın.
RF cable
RF kablosu
PTP 670 ground cable
PTP 670 topraklama kablosuna
Connectorized ODU
Konektörlü Dış Mekan Ünitesi (ODU)
H V
