5. INTEGRADOR

Configuración INTEGRADOR
Después de acceder al capitulo 20 pulsando ENTER accedemos al nivel que nos permite mediante la tecla

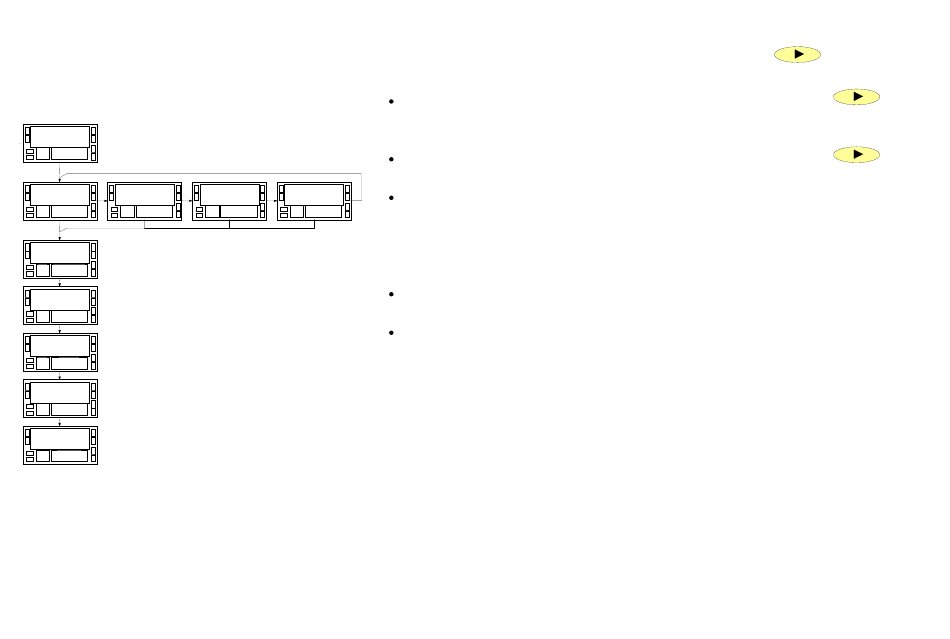

capitulo 23 IntEG donde se configuran todos los parámetros referentes al integrado. (ver diagrama)
2 3 I n t E G
S M
2 3 t b A S E 2 3 t b A S E
d P
0 0 0 0 0 0 0.0
0 8 8 8 8
2 3 F A C t
0 8 8.8 8
2 3 F A C t
- 8 8 8.8
2 3 L o - C u t
- P r o -
Aplicación típica: Mediante un Caudalímetro que proporcione una señal 4-20 mA para un caudal de 0-100 l/m.
Programando input 1 como proceso mA y configurando display como
input 1 =04.00 display 1 =000.0
input 2 = 20.00 display 2 = 100.0 IntEG base tiempo = H, punto decimal =0000000.0, factor = 0.060, tendremos una
indicación instantánea en el display rojo de 0 a 100.0 l/m y en el display verde la totalización en metros cúbicos hasta 9999999.9
m3, después marcará oVEr como indicación de escala sobrepasada.
H d
2 3 t b A S E 2 3 t b A S E
Selección (mediante pulsaciones sucesivas de la tecla
la base de tiempos s, M, H, d de integración acorde al transductor
conectado (Ej. Litros / minuto, metros cúbicos / hora etc.
Selección (mediante pulsaciones sucesivas de la tecla
posición del punto decimal del valor del totalizador.
Selección del valor del factor multiplicador (seleccionable entre
9999 y 0.0001 que nos permite adaptar el valor totalizado a otra unidad
de ingeniería diferente de la que mide el indicador instantáneo. Ej.
(factor a 0,001 indicará el TOTAL en m3 cuando el instantáneo lee en
litros)
Selecciona la posición del punto decimal del coeficiente para
obtener lo explicado en el párrafo anterior.
Finalmente disponemos de la posibilidad de indicar al totalizador
que no integre valores de la lectura instantánea inferiores a un valor
determinado. Lo cual permite desconsiderar por ejemplo fugas en una
tubería o perdidas que no llegan a acumularse para poder ser
totalizadas.
NOTA.
EL INTEGRADOR SOLO TOTALIZA LA SEÑAL INSTANTÁNEA DE INPUT 1.
La integración se realiza a un ritmo de 100 lecturas por segundo.
26
llegar al
) de
) de la
