EFKA SM210A5711

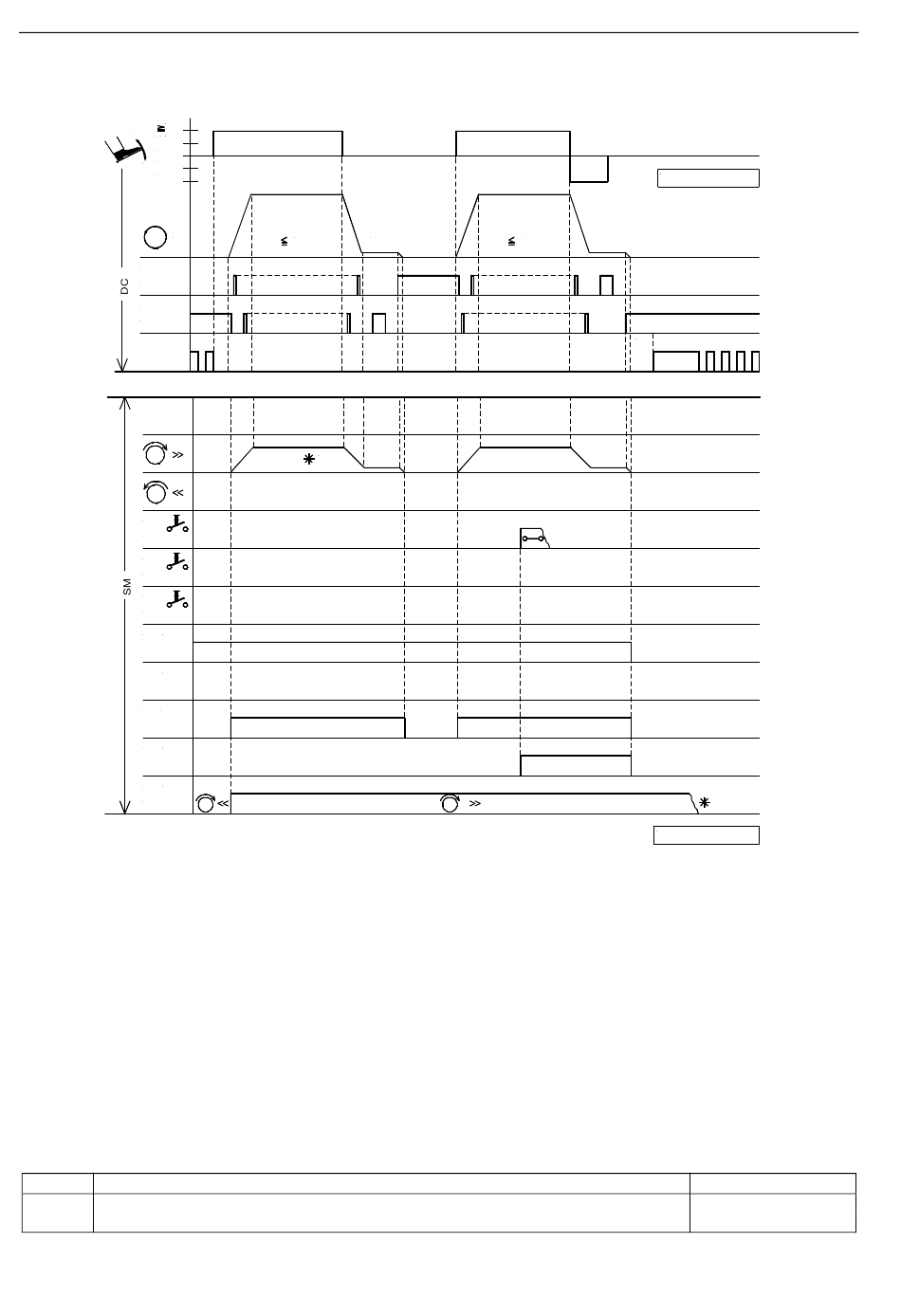

8.3.2 Diagrama de funcionamiento " avance de los rodillos de alimentación/operación
síncrona del motor paso a paso" (pa.290=3)
1
-
1/ 2
0
-1
+
-2
n
POS.1
ST2/20
POS.2
ST2/21
FL
ST2/35
SM
SM
in1
ST1/7
in2
ST1/11
in6
ST1/12
M2
(FF)
ST1/28
M3
(BL)
ST1/27
M7
(SML)
ST1/23
M8
(BM)
ST1/24
M9
(DR)
ST1/25
Abreviaciones para motor de corriente contínua:
POS1
= Posición 1 en la máquina de coser
POS2
= Posición 2 en la máquina de coser
FL
= Elevación del prensatelas
Abreviaciones para motor paso a paso:
SM>>
= Dirección de rotación hacia delante del motor paso a paso (velocidad síncrona al motor de corriente contínua)
SM<<
= Dirección de rotación hacia atrás del motor paso a paso (velocidad síncrona al motor de corriente contínua)
in1
= Tecla para cortador de cinta
in2
= Entrada para Reset (reinicialización) (FF)
in6
= Tecla para avance de los rodillos de alimentación
M2 (FF)
= Señal "flip-flop"
M3 (BL) = Señal "soplo"
M7 (SML) = Señal "motor paso a paso en marcha"
M8 (BM) = Cortador de cinta
M9 (DR) = Señal "sentido de rotación"
Ajuste de los parámetros del mando del motor paso a paso para el diagrama de funcionamiento anteriormente indicado:
Signo
Función
FAM
Modo de funcionamiento " avance de los rodillos de alimentación"
bEE
Avance de los rodillos de alimentación por número de pasos
*9
Operación síncrona según la velocidad del motor de corriente contínua. Las relaciones de transmisión son
seleccionadas mediante las teclas 1...4 en el V810 y 1...9 en el V820.
*10
La señal "sentido de rotación" permanece hasta que se invierta el sentido de rotación.
n2
t3
9
SM
28
n1
n2
SM
0263/ MODE- 3c
n7
tx
10
0263/ M O D E - 3d
Parámetro
290 = 3
131 = 0
