INSTRUCCIONES DE EMPLEO
DESCRIPCIÓN

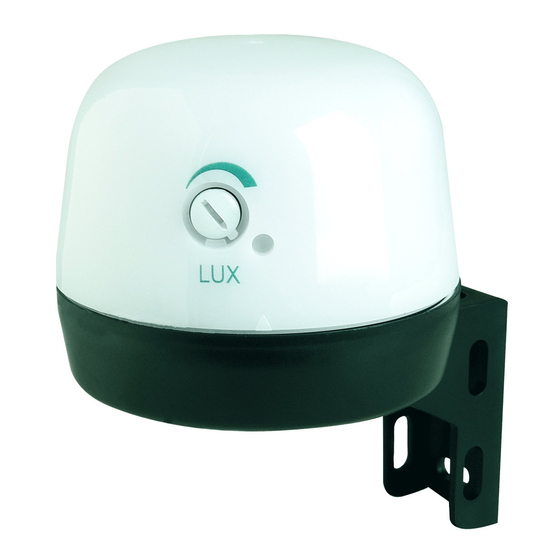

El interruptor crepuscular VEGA permite el control de una instalación en función de
la luminosidad.
El aparato compara la luminosidad ambiente con el nivel ajustado, si es inferior a
dicho nivel se activa tras un tiempo de retardo. Cuando aumente la luminosidad
hasta alcanzar el nivel de apagado se desactivará transcurrido un tiempo de
retardo.
INSTALACIÓN
ATENCIÓN: La instalación y el montaje de los aparatos eléctricos tiene que ser
realizado por un instalador autorizado.
ANTES DE PROCEDER A LA INSTALACIÓN DESCONECTE LA
ALIMENTACIÓN.
El aparato está internamente protegido contra las interferencias por un circuito de
seguridad. No obstante, algunos campos electromagnéticos especialmente fuertes
pueden llegar a alterar su funcionamiento, por tanto, no debe instalarse próximo a
campos inductivos (motores, transformadores, etc.).
MONTAJE Y CONEXIÓN
Sobre pared o báculo evitando la exposición directa al sol. No instalarlo en lugares
donde la luz artificial actúe sobre el interruptor crepuscular, ni donde puedan
producirse deslumbramientos o reflejos.
Abrir el aparato retirando los dos tornillos de fijación situados en la base.
Insertar los dos pasacables de goma en los orificios de la base del aparato.
Pasar los cables por los pasacables y conectarlos a los terminales de conexión
como indican las figuras.
Insertar el bloque de conexiones en las torretas de la base del aparato y sujetar
los cables mediante el sujetacables provisto de dos tornillos.
Cerrar el aparato haciendo coincidir las marcas existentes en la base y en la tapa,
y fijar con los dos tornillos.
VEGA
INTERRUPTOR CREPUSCULAR
AJUSTE
El ajuste del interruptor crepuscular VEGA se deberá realizar cuando la
luminosidad ambiental sea la deseada para el encendido de la iluminación,
actuando sobre el potenciómetro de ajuste.
Girando en el sentido contrario a las agujas del reloj hasta el mínimo. A
continuación gire lentamente en sentido contrario hasta que el LED se encienda.
La iluminación se encenderá aproximadamente 60 segundos después de
encenderse el LED.
El interruptor crepuscular realiza los encendidos / apagados tras un tiempo de
retardo de 60 segundos aproximadamente. La finalidad de esos retardos es evitar
que se active / desactive a causa de variaciones bruscas de luminosidad
(relámpagos, nubes, faros de automóvil, etc.).
CARACTERÍSTICAS TÉCNICAS
Alimentación
Poder de ruptura
Cargas máximas recomendadas
Lamparas incandescencia
Fluorescentes sin compensar
Fluorescentes compensados
Halógenos baja tensión
Halógenos (230V~)
Lamparas de bajo consumo
Consumo propio
Tipo de sensor
Sensibilidad
Retardo de encendido
Retardo de apagado
Temperatura de funcionamiento
Tipo de protección
Clase de protección
DIMENSIONES
ORBIS TECNOLOGÍA ELÉCTRICA, S.A.
Lérida, 61
Teléfono:+ 34 91 5672277;
230 V~ 50 Hz.
10(3) A / 250 V~
2000 W.
200 W.
200 W.
500 VA.
1000 W.
200 W.
8 VA (1 W. aprox.)
Sulfuro de cadmio
5-300 Lux. Logarítmico
60 segundos
60 segundos
-30 ºC a +50 ºC
IP 54 según EN 60529
II según EN 60335 en condiciones de
montaje correctas.
A016.13.50527
E–28020 MADRID
Fax:+34 91 5714006
E-mail: info@orbis.es
http://www.orbis.es
