_________________________________________________________________________________
15.10 Ajustes del sistema hidráulico
Imagen 19.
2
Imagen 20.
El sistema hidráulico se ha ajustado con los valores
correctos de fábrica y, por lo general, no hace falta
modificarlos.
1

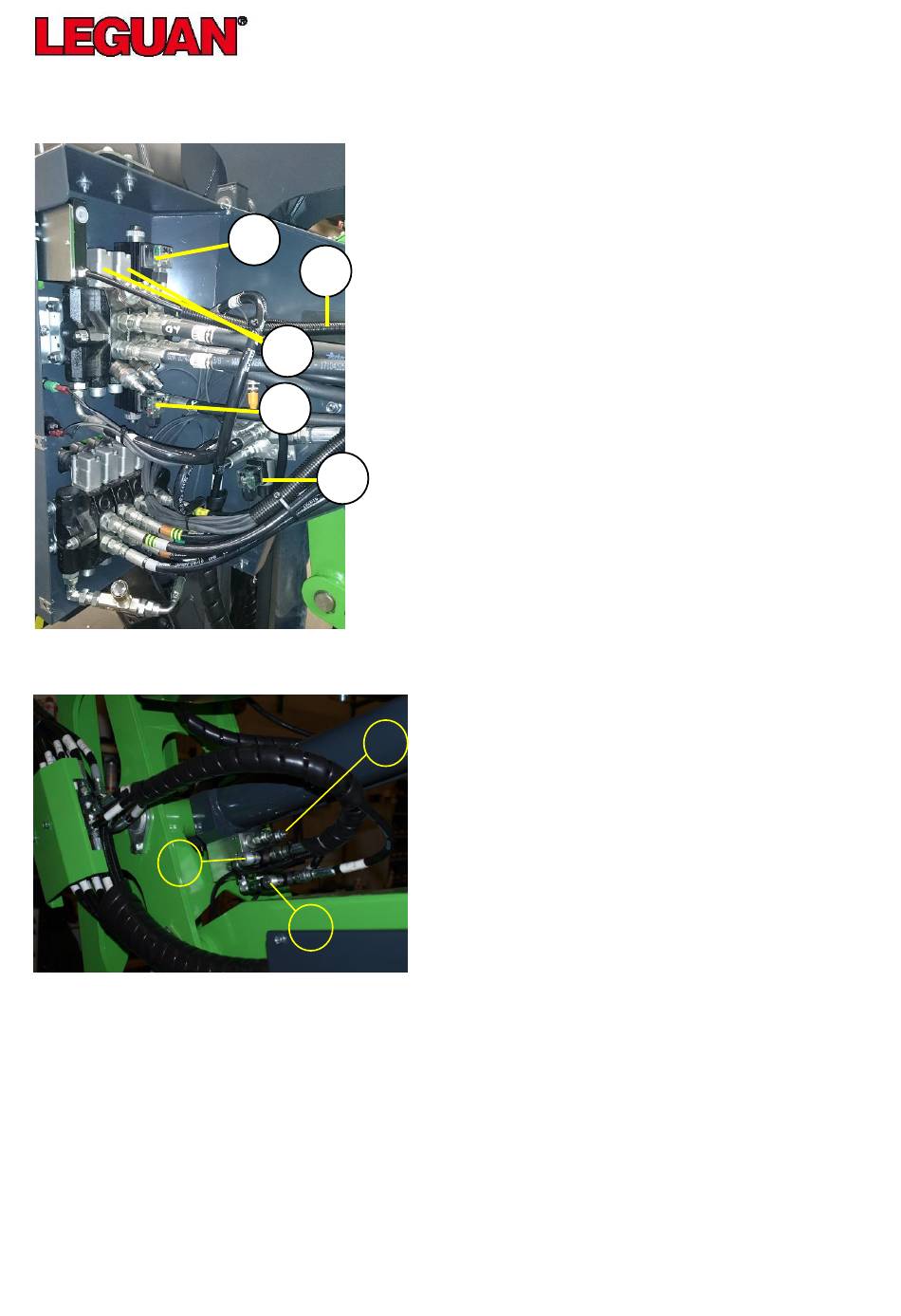

La imagen 19 muestra los componentes dentro de la
caja de válvulas de puntal y conducción:
3
1.
2
2.
3.
4
4.
5.
5
1
3
Válvula de control de conducción, solenoide
K98B (puntales).
Válvula de conducción
Válvula selectora de mandos inferiores K93
(opcional)
Válvula de control de conducción, solenoide
K98A (brazos)
Solenoide de presión de brazo K94
Todos los cilindros (excepto el cilindro «esclavo»
autoestabilizador) están equipados con válvula
de retención de carga (n.º 1 en la imagen de la
izda.) que impiden que el cilindro se mueva en
caso de, p. ej. un fallo de la manguera hidráulica.
Al emplear el descenso de emergencia de los
brazos, la válvula solenoide eléctrica del cilindro
(n.º 2) se abre y fluye aceite por la válvula
restrictocambiadora regulable en el depósito y
el/los brazo/s bajan.
41
