MANTENIMIENTO Y REPARACIONES

REEMPLAZO DEL ENSAMBLADO DE LA CABEZA DE LA BOMBA O EL DIAFRAGMA:
Antes de realizar reparaciones en los alimentadores químicos serie 100/150, asegúrese de desconectar todas las
conexiones eléctricas y presión de alivio de la tubería de succión/descarga.
El alimentador serie 100/150 se diseñó para que se pueda dar
mantenimiento fácil y rápidamente. A continuación, se describen los
procedimientos para el reemplazo de partes.
NOTA: Use guantes protectores y lentes de seguridad cuando
trabaje en o alrededor de un alimentador de químicos.

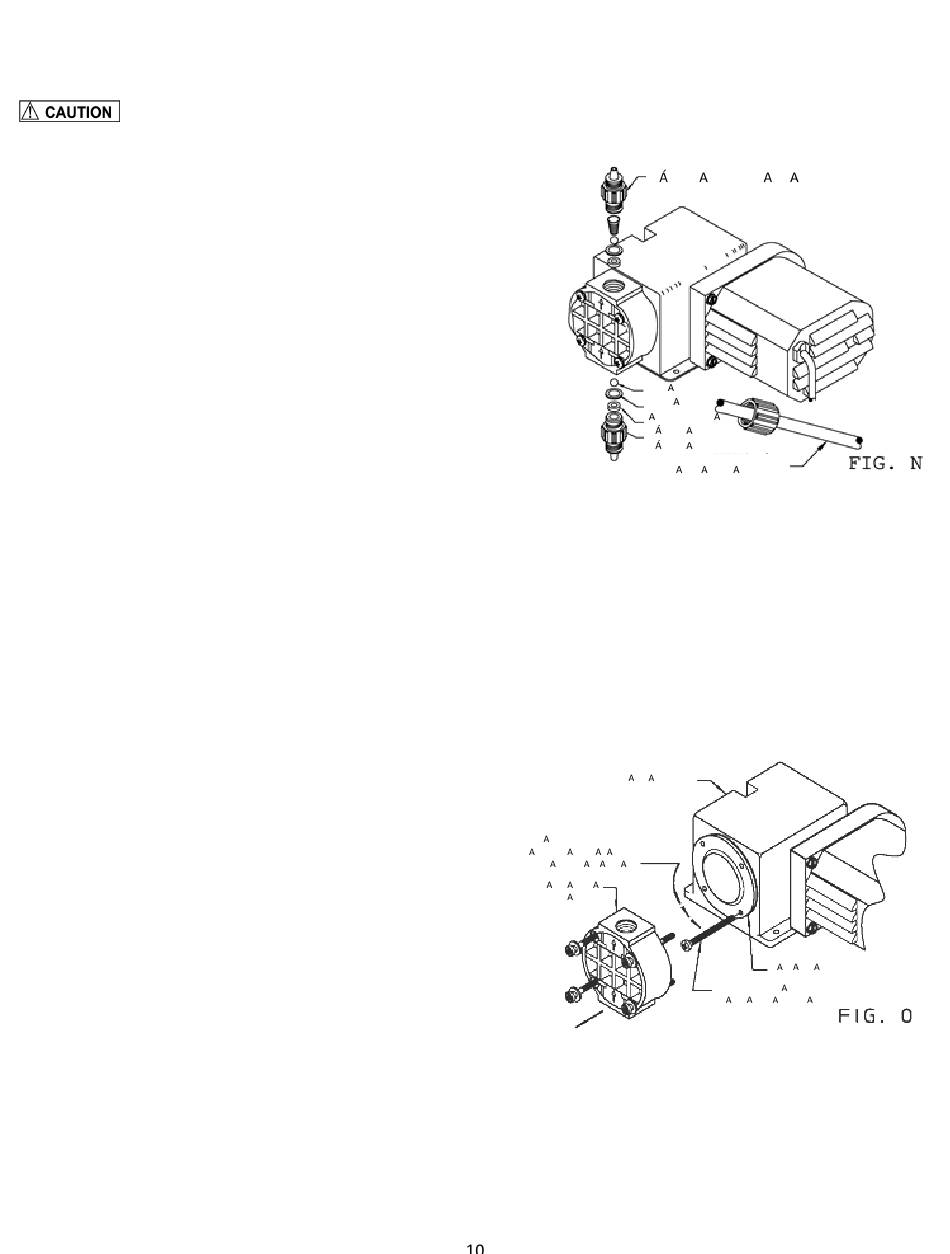

1. Desconecte la tubería. Quite la válvula de succión y la válvula
de descarga teniendo cuidado de no soltar las bolas de
retención y otras partes pequeñas. (Figura N)
2. Quite los cuatro tornillos de la cara de la cabeza y quite la
cabeza.
3. Quite el diafragma insertando uno o dos tornillos para la cabeza
dentro de los orificios del diafragma y gire en sentido contrario a
las manecillas del reloj. (Figura O)
4. Se debe instalar una cabeza de bomba o un diafragma nuevo si
cualquiera estuviera roto o fisurado (consulte la lista de partes en la parte final de este manual). Se puede instalar la
cabeza de bomba nueva invirtiendo los pasos anteriores.
5. Asegúrese de que el soporte de la transmisión está en la posición completamente retraída cuando instale el
diafragma nuevo. Instale el diafragma nuevo atornillándolo a mano, luego, retroceda un cuarto de vuelta o hasta que
los orificios para los tornillos estén alineados.
6. Reemplace la cabeza y los tornillos de la misma, asegúrese que el accesorio de descarga está hacia arriba. NOTA:
La flecha en el exterior de la bomba debe estar en posición vertical y señalando hacia arriba. Apriete cuidadosa y
uniformemente los tornillos de la cabeza para evitar que la cabeza se rompa.
7. Vuelva a colocar la succión y los accesorios para descarga asegurándose que todas las juntas y válvulas están bien
puestas. No use cinta para tubo u otros selladores. APRIETE A MANO ÚNICAMENTE. Vuelva a iniciar el sistema
como en los procedimientos de encendido (INSTALACIÓN).
REEMPLAZO DE BOLA DE RETENCIÓN Y DEL ASIENTO DE LA VÁLVULA:
El procedimiento a continuación es el mismo para cualquiera de las
cuatro válvulas.
Asegúrese de que todas las conexiones eléctricas estén
desconectadas y que las válvulas de presión estén cerradas.
NOTA: Cuando reemplace las partes, use guantes protectores y
lentes de seguridad.
1. Quite la tuerca de compresión y quite el tubo.
2. Desenrosque el cuerpo de la válvula de retención de la cabeza
de la bomba o del accesorio para inyección.
3. Quite todos los asientos, bolas de retención y juntas y
reemplácelos.
4. Vuelva a colocar el cuerpo de la válvula de retención de tal forma que los accesorios hagan contacto con la junta y la
cabeza de la bomba, válvula de pie o accesorios de inyección, cualquiera que sea el caso. APRIETE LOS
ACCESORIOS CON LA MANO ÚNICAMENTE. No use cinta para tubo u otros selladores en estas cuerdas.
5. Vuelva a instalar el tubo y apriete la tuerca de acoplamiento APRIETE A MANO.
6. Vuelva a encender el sistema como en los PROCEDIMIENTOS DE INSTALACIÓN.
s >sh>   ^ Z'
K>  Z d E/ME
:hEd
^/ EdK  >
s >sh>
s >sh>  ^h/ME
dhK KE dh Z  KW> D/ EdK
>K: D/ EdK
'/Z Z E ^ Ed/K
Ed/,KZ Z/K W Z
Yh/d Z > / &Z 'D
    >
KD
/ &Z 'D
dKZE/>>K  >
    > KD
