FUNCIONES
ENTRADAS
SALIDAS
RESPUESTA
DISTORSIÓN
RELACIÓN SEÑAL/RUIDO
ALIMENTACIÓN
MEDIDAS
PESO
Mezclador compacto de 3 canales y reproductor USB/MP3.
Preescucha CUE
Indicador luminoso de nivel de salida
Talk over para reducción de nivel con micro
1 micro desbalanceado, jack 6'3 mm, 1.000 Ohm 1 mV
1 línea/reproductor USB/MP3, 2 x RCA, 100.000 Ohm
2 línea/phono estéreo, 2 x RCA, 100.000 Ohm 150 mV/50.000 Ohm 3 mV
1 master estéreo, 2 x RCA, 600 Ohm 1'5 V
1 auriculares estéreo, jack 6'3 mm 8 Ohm 200 mW
20-20.000 Hz
Armónica: < 0'04%
> 80 dB
12 V CC, 1 A con adaptador incluido
235 x 55 x 135 mm fondo
0'69 kg
Publicidad
Tabla de contenido
Manuales relacionados para FONESTAR SM-507UB
Resumen de contenidos para FONESTAR SM-507UB
- Página 1 Mezclador compacto de 3 canales y reproductor USB/MP3. Preescucha CUE FUNCIONES Indicador luminoso de nivel de salida Talk over para reducción de nivel con micro 1 micro desbalanceado, jack 6'3 mm, 1.000 Ohm 1 mV 1 línea/reproductor USB/MP3, 2 x RCA, 100.000 Ohm ENTRADAS 2 línea/phono estéreo, 2 x RCA, 100.000 Ohm 150 mV/50.000 Ohm 3 mV SALIDAS...
- Página 2 MEZCLADOR COMPACTO DE 3 CANALES REPRODUCTOR USB/MP3 Y RECEPTOR BLUETOOTH MANUAL DE INSTRUCCIONES...
-
Página 3: Descripción

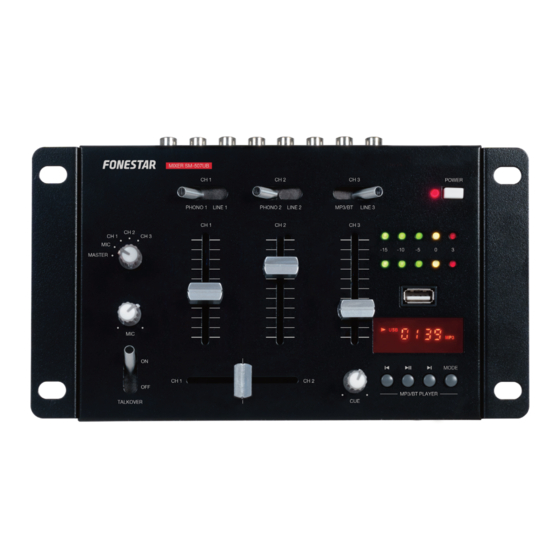

DESCRIPCIÓN - Mezclador compacto de 3 canales estéreo y 1 micrófono. - Reproductor USB/MP3 y receptor Bluetooth. CONTROLES Y FUNCIONES PANEL FRONTAL 1.- CUE SELECT: selector de canal de preescucha. Permite seleccionar qué canal se monitoriza a través de la salida de auriculares. 2.- MIC: control de volumen de la entrada de micro. -
Página 4: Panel Posterior
PANEL POSTERIOR 1.- Entrada de alimentación para el adaptador de corriente suministrado. 2.- Salida de auriculares estéreo, conector jack 6’3 mm. 3.- MASTER OUTPUT: salida de la señal máster, conectores 2 x RCA. 4.- CH 3: entrada de nivel de línea para el canal 3, conectores 2 x RCA. 5.- CH 2: entrada de nivel de phono/línea para el canal 2, conectores 2 x RCA. -
Página 5: Conexión
SM-507UB. - Conecte un micrófono dinámico en la entrada MIC. - Encienda los aparatos de la instalación en este orden: fuentes de sonido, mezclador SM-507UB y el amplificador en último lugar. - Ajuste el volumen de cada canal actuando sobre los controles correspondientes. -
Página 6: Especificaciones Técnicas Sm-507Ub
ESPECIFICACIONES TÉCNICAS SM-507UB CARACTERÍSTICAS Mezclador DJ compacto de 3 canales estéreo y 1 micrófono. Reproductor USB/MP3. Receptor bluetooth. Reproduce la música desde smartphones, tablets y otros dispositivos bluetooth. FUNCIONES Preescucha CUE Indicador luminoso de nivel de salida Talk over para reducción de nivel con micro ENTRADAS 1 micro desbalanceado, jack 6´3 mm, 1.000 Ω...
