  • Página 1 B GPS MODE D’EMPLOI - page 3 USER GUIDE - page 13 MODO DE EMPLEO - página 25 BEDIEnUnGSanLEItUnG - SeiTe 37 MDE-RTBGPS-4080V1.2...
  • Página 2 éviter toute perturbation. (garder quelques centimètres de distance) Gorgy Timing décline toute responsabilité en cas d’accidents ou de dommages provoqués par une mauvaise utilisation du produit. Les produits GORGY tIMInG sont conformes aux normes : CE, En 60950, En 55022, En 50024. MDE-RTBGPS-4080V1.2...
  • Página 3: Tabla De Contenido

    COnnExIOn DU GénéRatEUR Rt B GPS ............... 7 6.1. Contraintes d’installation ...................... 7 6.2. Raccordement sur une centrale RT4000 ou RT1000 ............7 MISE En ROUtE DU GénéRatEUR Rt B GPS ............7 7.1. Mise sous tension ......................... 7 7.2. Phase d’initialisation ......................7 7.3.
  • Página 4: Présentation

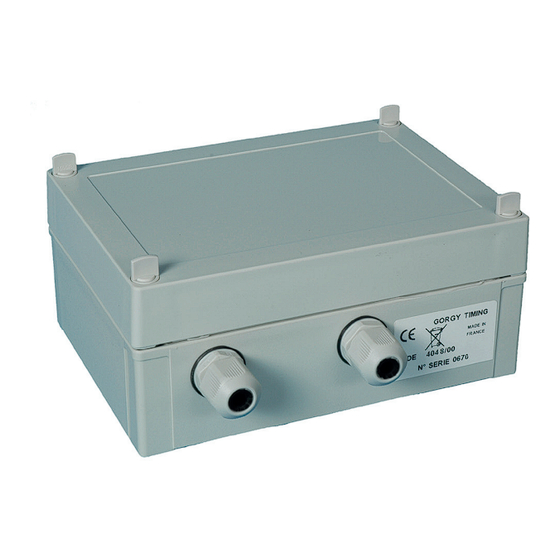

    PRéSEntatIOn Le générateur RT B GPS est un appareil récepteur du système de satellites GPS (Global Positionning System) délivrant une heure en code IRIG B ou AFNOR NFS 87500. Il peut piloter directement, synchroniser une centrale horaire RT4000 ou RT1000 pour des instal- lations plus importantes.
  • Página 5: Version D'alimentation

    VERSIOn D’aLIMEntatIOn RÉCAPITULATIF DES VERSIONS D’ALIMENTATION Version Code article Câblage 230 VAC 4048/0X N°5.1 115 VAC 4048/1X N°5.1 12 ou 24VDC 4048/5X N°5.2 18-72 VDC 4048/9X N°5.3 5.1. aLIMEntatIOn 230V OU 115V (SELOn tRanSfO) SORTIE CODE MDE-RTBGPS-4080V1.2...
  • Página 6: Alimentation 12 Ou 24 Vdc(Non Isolée)

    SORTIE CODE 5.2. aLIMEntatIOn 12 OU 24 VDC (nOn ISOLéE) 24VDC+ 12VDC+ SORTIE CODE 5.3. aLIMEntatIOn 18-72 VDC (ISOLéE) SORTIE CODE MDE-RTBGPS-4080V1.2...
  • Página 7: Connexion Du Générateur Rt B Gps

    ► L’asservissement d’une centrale horaire RT4000 ou RT1000 s’effectue par un sim- ple câble bifilaire, reliant la sortie IRIG B du générateur RT B GPS (borne SORTIE CODE) aux bornes de raccordement de l’entrée de synchronisation de la centrale horaire.
  • Página 8 GPS. REMaRqUES IMPORtantES: ☛ Pour que l’initialisation soit complète et que le générateur RT B GPS passe en phase d’exploitation, il faut qu’il ait trouvé quatre satellites au minimum. ☛ Une fois l’initialisation effectuée, 3 satellites suffisent pour conserver la précision du système.
  • Página 9: Message Transmis

    MISE En ROUtE DU GénéRatEUR Rt B GPS 7.3. MESSaGE tRanSMIS Un système de switchs permet de générer un code IRIG B / AFNOR en heure GMT ou en heure locale d’un pays avec ou sans horaire saisonnier selon le tableau ci-dessous ►...
  • Página 10: Straps De Configuration

    7.4. StRaPS DE COnfIGURatIOn µP IRIG.B original S2 (S.C) ► Strap non fait : Temporisation permettant la coupure du code IRIG B / AFNOR en sortie au bout de deux minutes en cas de disparition du signal GPS. ► Strap fait : Pas de temporisation. Le code est émis en permanence après acquisi- tion des satellites.
  • Página 11: En Cas De

    En CaS DE... En cas de panne d’alimentation extérieure l’antenne GPS s’arrête de fonctionner et recom- mencera sa phase d’initialisation dès le retour de l’alimentation. En cas de perturbation de la réception de satellites le code IRIG B / AFNOR NFS 87500 continue à...
  • Página 12: Support Technique

    RADIO TIMING®, LEDI ®, LEDI CA®, HANDI ® sont des marques déposées GORGY TIMING. Numéro de déclaration d’activité de prestataire de formation : 82 38 04877 38 GORGY TIMING RC 74 B 38 - Toutes modifications d'ordre technique ou esthétique peuvent être apportées sans préavis. MDE-RTBGPS-4080V1.2...
  • Página 13 USER GUIDE B GPS MDE-RTBGPS-4080V1.2...
  • Página 14 (keep the distance of a few centimeters). Gorgy Timing disclaims all responsibility in case of accident or damage caused by an improper use of the product. GORGY TIMING products are compliant with the following standards: CE, EN 60950, En 55022, En 50024 MDE-RTBGPS-4080V1.2...
  • Página 15 COntEntS PRESEntatIOn ......................16 DIMEnSIOnS Of thE CaSE ..................16 COMPOSItIOn Of thE Rt B GPS GEnERatOR ............ 16 Rt B GPS CaSE ......................16 POWER SUPPLY VERSIOn ..................17 5.1. 230V or 115V ........................17 5.2. 12 or 24 VDC ........................18 5.3.
  • Página 16: Presentation

    The RT B GPS generator works on the GPS (Global Positioning System) satellite system. It delivers an IRIG B or AFNOR NFS 87-500 time code. The RT B GPS can work alone, or it can directly control and synchronize an RT4000 time centre or RT1000 time centre (for larger installations).
  • Página 17: Power Supply Version

    POWER SUPPLY VERSIOn Summary of power supply version Version Item code Design 230 VAC 4048/0X N°5.1 115 VAC 4048/1X N°5.1 12 or 24VDC 4048/5X N°5.2 18-72 VDC 4048/9X N°5.3 5.1. 230V OR 115V OUtPUt SORTIE CODE CODE MDE-RTBGPS-4080V1.2...
  • Página 18: Or 24 Vdc

    SORTIE CODE 5.2. 12 OR 24 VDC 24VDC+ 12VDC+ OUtPUt SORTIE CODE CODE 5.3. 18-72 VDC OUtPUt SORTIE CODE CODE MDE-RTBGPS-4080V1.2...
  • Página 19: Connecting The Rt B Gps Generator

    ► An RT3000 or RT1000 time centre is linked by a single two-wire cable connecting the IRIG B / AFNOR output on the RT B GPS generator (terminal B1) to the syn- chronization input connection terminals on the time centre.
  • Página 20 IMPORtant nOtES: ☛ The RT B GPS generator must find at least four satellites for the initialization to be complete and to switch to operating mode. After that, three satellites are sufficient to keep the time precision. ☛ The initialization phase takes approximately 5 minutes but may be longer, depending on the reception conditions.
  • Página 21: Message Transmitted

    StaRtInG UP thE Rt B GPS GEnERatOR 7.3. MESSaGE tRanSMIttED A system of switches is used to generate an IRIG B / AFNOR code in GMT or in the local time of a country, with or without Daylight Saving Time, according to the table below: ►...
  • Página 22: Straps De Configuration

    7.4. StRaPS Of COnfIGURatIOn µP IRIG.B original S2 (S.C.) ► Strap not done: The IRIG B / AFNOR output is stopped two minutes after loss of GPS signal. ► Strap done: The IRIG B / AFNOR output is continuously generated after the stage of initialization.
  • Página 23: In The Event Of

    In thE EVEnt Of... In the event of a break in the external power supply, the GPS antenna stops operating and will restart its initialization phase as soon as the power supply is restored. If the satellite reception is subject to interference, the IRIG B / AFNOR code continues to be transmitted at its output with the precision of the internal time base continuously or during two minutes (S2 strap).
  • Página 24: Technical Support

    +33 476 30 48 20 support@gorgy-timing.fr RADIO TIMING®, LEDI®, LEDICA®, HANDI® are trademarks by GORGY TIMING. Number of statement for training provider activity : 82 38 04877 38 Gorgy Timing RC74B38 - Any technical, aesthetic, color modifications can be made without notice. MDE-RTBGPS-4080V1.2...
  • Página 25: Modo De Empleo

    MODO DE EMPLEO B GPS MDE-RTBGPS-4080V1.2...
  • Página 26 (dejar algunos centímetros de distancia) Gorgy Timing declina cualquier responsabilidad en caso de accidente o de daños provocados por una mala utilización del producto. Los productos GORGY tIMInG son conformes a las normas: CE, En 60950, En 55022, En 50024 MDE-RTBGPS-4080V1.2...
  • Página 27 6.1. Información importante para la instalación: ................ 31 6.2. Conexión a una central RT4000 o RT1000 ................ 31 PUESta En MaRCha DEL GEnERaDOR Rt B GPS ..........31 7.1. Conectar la alimentación ....................31 7.2. Fase de inicialización ......................31 7.3.
  • Página 28: Presentación

    PRESEntaCIÓn El generador RT B GPS es un equipo receptor del sistema de satélites GPS (Global Posi- tionning System) que proporciona una hora en código IRIG B o AFNOR NFS 87500. Puede controlar y sincronizar directamente una central horaria RT4000 o reloj patrón para insta- laciones importantes.
  • Página 29: Versión De La Alimentación

    VERSIÓn DE La aLIMEntaCIÓn Recapitulativo de las versiones de alimentación Versión Referencia Cableado 230 VAC 4048/0X N°5.1 115 VAC 4048/1X N°5.1 12 o 24VDC 4048/5X N°5.2 18-72 VDC 4048/9X N°5.3 5.1. aLIMEntaCIÓn 230V O 115V (SEGÚn tRanSfO) SaLIDa SORTIE CODE CÓDIGO MDE-RTBGPS-4080V1.2...
  • Página 30: Alimentación 12 O 24 Vdc (Sin Aislamiento)

    SORTIE CODE 5.2. aLIMEntaCIÓn 12 O 24 VDC (SIn aISLaMIEntO) 24VDC+ 12VDC+ SaLIDa SORTIE CODE CÓDIGO 5.3. aLIMEntaCIÓn 18-72 VDC 5(COn aISLaMIEntO) SaLIDa SORTIE CODE CÓDIGO MDE-RTBGPS-4080V1.2...
  • Página 31: Conexión Del Generador Rt B Gps

    Conectar los 230 voltios (115 voltios o 18-72Vdc 12V o 24V en opción). 7.2. faSE DE InICIaLIzaCIÓn ► La fase de inicialización del generador RT B GPS empieza en el momento en que la alimentación externa está presente. ► Cuando capta el primer satélite, se ilumina el LD5.
  • Página 32 InfORMaCIÓn IMPORtantE: ☛ Para que la inicialización se complete y que el generador RT B GPS pase a fase de explotación, debe encontrar un mínimo de cuatro satélites. ☛ La duración de esta fase de inicialización es de alrededor de 5 minutos, pero puede ser más larga en función de las condiciones de recepción.
  • Página 33: Mensaje De Salida

    PUESta En MaRCha DEL GEnERaDOR Rt B GPS 7.3. MEnSaJE DE SaLIDa Un sistema de switchs permite generar un código IRIG B/AFNOR en hora GMT o en hora local de un país con o sin horario estacional, según la tabla siguiente: ►...
  • Página 34: Straps De Configuración

    7.4. StRaPS DE COnfIGURatIOn µP IRIG.B original S2 (S.C.) ► Strap no realizado: La salida IRIG B / AFNOR NFS 87500 déjará de emitirse, tras dos minutos de ausencia de señal GPS. ► Strap realizado: La salida IRIG B / AFNOR NFS 87500 se emitirá permanente tras haber captado los salélites necesarias.
  • Página 35: En Caso De

    En CaSO DE ... En caso de avería de la alimentación externa, la antena GPS deja de funcionar y volverá a empezar su fase de inicialización tan pronto como la alimentación esté restablecida. En caso de perturbación de la recepción de satélites, el código IRIG B/AFNOR NFS 87500continúa transmitiéndose en la salida con la precisión de la base de tiempos interna, durante dos minutos, o indefinidamente en función del strap S2.
  • Página 36: Soporte Técnico

    GORGY TIMING. ® ® ® ® Gorgy Timing RC74B38 Cualquier modificación de orden técnico, estético o de color pueden realizarse sin previo aviso. Numéro de déclaration d’activité de prestataire de formation : 82 38 04877 38 MDE-RTBGPS-4080V1.2...
  • Página 37 BEDIEnUnGSanLEItUnG B GPS MDE-RTBGPS-4080V1.2...
  • Página 38 Geräte. Allgemein sollten sich die Stromkabel (220 VAC) und Datenkabel nicht berühren um Störungen zu vermeiden. (Mindestabstand ein paar Zentimer). Gorgy Timing lehnt jegliche Verantwortung ab für Unfälle oder Schäden die durch unsachgemäße Anwendung des Produktes verursacht wurden. Produkte...
  • Página 39 InhaLtSVERzEIChnIS aRBEItSWEISE ......................40 GEhäUSEMaSSE ....................... 40 zUSaMMEnSEtzUnG DES zEItGEnERatORS Rt B GPS ........40 GEhäUSEBESChREIBUnG ..................40 StROMVERSORGUnG ....................41 5.1. Stromversorgung 230V oder 115V (Je nach Trafo) ............41 5.2. Stromversorgung 12 oder 24 VDC ..................42 5.3. Stromversorgung 18-72 VDC (Isoliert) ................42 anSChLUSS .......................
  • Página 40: Arbeitsweise

    Der Generator RT B GPS ist ein Empfänger des Satellitensystems GPS (Global Positio- ning System), der die offizielle Uhrzeit mit der Genauigkeit der Satelliten an jedem Punkt der Erde im Code AFNOR NFS 87-500 oder RS232 liefert. GEhäUSEMaSSE Dimensions : 180 x 130 x 75...
  • Página 41: Stromversorgung

    StROMVERSORGUnG Stromversorgungen Ausführungen Artikelnummer Verkabelung 230 VAC 4048/0X N°5.1 115 VAC 4048/1X N°5.1 12 oder 24VDC 4048/5X N°5.2 18-72 VDC 4048/9X N°5.3 5.1. StROMVERSORGUnG 230V ODER 115V (JE naCh tRafO) ausg. SORTIE CODE Code MDE-RTBGPS-4080V1.2...
  • Página 42: Stromversorgung 12 Oder 24 Vdc

    SORTIE CODE 5.2. StROMVERSORGUnG 12 ODER 24 VDC 24VDC+ 12VDC+ ausg. SORTIE CODE Code 5.3. StROMVERSORGUnG 18-72 VDC (ISOLIERt) ausg. SORTIE Code CODE MDE-RTBGPS-4080V1.2...
  • Página 43: Anschluss

    6.2. anSChLUSS an EInE zEItzEntRaLE Rt4000. ► Der Generator RT B GPS passt perfekt zu den Zeitzentralen RT4000.Für den Anschluss wird nur ein einfaches zweiadriges Kabel benötigt. Die Entfernung spielt keine Rolle, weil der Code AFNOR bis zu 40 km weit gesteuert werden kann.
  • Página 44 WIChtIGE anMERkUnG: ☛ Der Generator beendet erst nach Empfang von drei Satelliten die Initialisierung und geht dann in den Normalbetrieb über. ☛ Die Initialisierungsphase dauert mindestens drei Minuten. Bei schlechten Empfangsverhältnissen kann sie wesentlich länger dauern. MDE-RTBGPS-4080V1.2...
  • Página 45: Übertragene Nachrichten

    InBEtRIEBnahME 7.3. ÜBERtRaGEnE naChRIChtEn Die übertragene Nachricht kann sein: ► Die GMT-Zeit ► Die deutsche Zeit mit Sommer- /Winterzeitwechsel ► Die deutsche Zeit ohne Sommer- /Winterzeitwechsel Die Auswahl der Zeitart erfolgt über Lötbrücken (bitte anfragen!). ► Switchs Konfiguration : Zeitverschiebung Zeitverschiebung-Richtung Positiv (Osten) Negativ (Westen)
  • Página 46: Konfiguration (Lötbrücken)

    7.4. kOnfIGURatIOn (LötBRÜCkEn) µP IRIG.B original S2 (S.C.) ► Offen: Unterbrechung des Ausgangscode IRIG B / AFNOR zwei Minuten nach dem Ausfall des GPS-Signal. ► Geschlossen: Ausgangscode permanent vorhanden nach dem Empfang des GPS- Signal. S3 (IRIG B) ► Offen: Code Format = AFNOR NFS 87-500 komplett. ►...
  • Página 47: Im Falle, Dass

    IM faLLE, DaSS... Bei Unterbrechung der externen Stromversorgung hört die Antenne auf zu empfangen und beginnt nach Wiederherstellung der Stromversorgung mit der Initialisierungsphase. Bei Störung des Satellitenempfangs wird der Code AFNOR mit der Genauigkeit der inter- nen Quarzzeitbasis weiterhin ausgesendet. tEChnISChE EIGEnSChaftEn nEtzSPannUnG ►...
  • Página 48 +33 476 30 48 20 support@gorgy-timing.de RADIO TIMING®, LEDI®, LEDICA®, HANDI® Marke und Modelle geschützt GORGY TIMING. GORGY TIMING RC 74 B 38 - Änderungen der Technik und Gestaltung vorbehalten Numéro de déclaration d’activité de prestataire de formation : 82 38 04877 38 MDE-RTBGPS-4080V1.2...
  • Página 49 nOtES MDE-RTBGPS-4080V1.2...
  • Página 50 GORGY TIMING. ® ® ® ® GORGY TIMING RC 74 B 38 - Cualquier modificación de orden técnico, estético o de color pueden realizarse sin previo aviso. RADIO TIMING , LEDI , LEDICA , HANDI Marke und Modelle geschützt GORGY TIMING.
