ECM-190USB
Best.-Nr. 23.5550
USB-Kondensator-
D A CH
Mikrofon
Bitte lesen Sie diese Bedienungsanleitung vor dem
Betrieb gründlich durch und heben Sie sie für ein
späteres Nachlesen auf.
1 Einsatzmöglichkeiten
Dieses Mikrofon mit extrem dünner Membran (2 µm)
ist für Studio-Einsätze und anspruchs volles Home-
recording kon zipiert und eignet sich sowohl für die
Schallabnahme von Instrumenten als auch für Vo-
kal anwendungen. Es wird direkt an einen Compu-
ter mit USB 1.1- oder USB 2.0-Schnittstelle an ge-
schlossen und ist sofort einsatzbereit.
Für die Tonaufnahme über den Computer kann
die mit dem Betriebssystem mitgelieferte Audio-Soft-
ware verwendet werden oder eine zusätzlich instal-
lierte Audio-Software. Verschiedene Audio-Aufnah-
meprogramme, z. B. „Audacity", sind als Freeware
im Internet erhältlich.
2 Wichtige Hinweise für den Gebrauch
Das Mikrofon entspricht allen erforderlichen Richtli-
nien der EU und ist deshalb mit gekennzeichnet.
G
Setzen Sie das Mikrofon nur im Innenbereich ein.
Schützen Sie es vor Feuchtigkeit und Hitze (zu-
lässiger Einsatztemperaturbereich 0 – 40 °C).
G
Verwenden Sie zum Reinigen nur ein trockenes,
weiches Tuch, auf keinen Fall Chemikalien oder
Wasser.
USB Condenser Microphone
GB
Please read these operating instructions carefully
prior to operating the unit and keep them for later
use.
1 Applications
This microphone with extra thin 2 µm diaphragm is
designed for studio applications and home recording
of high requirements is both suitable for the sound
pick-up of musical instruments and for vocal sound
applications. It is directly connected to a computer
with USB 1.1 or USB 2.0 interface and immediately
ready for operation.
For the audio recording via the computer the
audio software supplied with the operating system
can be used or an audio software additionally in-
stalled. Various audio recording programmes, e. g.
"Audacity", are available as freeware in the Internet.
2 Important Notes
The microphone corresponds to all required direc -
tives of the EU and is therefore marked with
G
The microphone is only suitable for indoor use.
Protect it against humidity and heat (admissible
ambient temperature range 0 – 40 °C).
G
For cleaning only use a dry, soft cloth, never use
chemicals or water.
G
No guarantee claims for the microphone and no
liability for any resulting personal damage or ma-
terial damage will be accepted if the microphone
Œ
Frequenzgang
Frequency response
®
Copyright
G
Wird das Mikrofon zweckentfremdet, falsch an ge-
schlossen oder nicht fachgerecht repariert, kann
keine Haftung für daraus resultierende Sach- oder
Personenschäden und keine Garantie für das
Mikrofon übernommen werden.
Soll das Mikrofon endgültig aus dem
Betrieb genommen werden, übergeben
Sie es zur umweltgerechten Entsorgung
einem örtlichen Recyclingbetrieb.
3 Inbetriebnahme
1) Die beiliegende Mikrofonhalterung (Spinne) auf
ein Stativ mit 16-mm-Gewinde (
Die beiden Drahtbügel an der Halterung zusam-
mendrücken und das Mikrofon einsetzen.
2) Die Flügelschraube an der Halterung lösen, das
Mikrofon so positionieren, dass die Mikrofonvor-
derseite (mit dem Symbol ) auf die Schallquelle
gerichtet ist und die Schraube wieder festdrehen.
3) Den Computer hochfahren.
4) Das beiliegende Kabel mit dem Mikrofon und mit
einem USB-Anschluss des Computers verbin-
den: Das Mikrofon wird vom Betriebssystem als
USB-Toneingabegerät erkannt. Die erforderli-
chen Treiber – Standardtreiber des Betriebssys-
tems – werden automatisch installiert.
(In einigen Fällen kann es erforderlich sein, eine
manuelle Pfadzuweisung der Treiber vorzu -
nehmen, wenn diese nicht automatisch vom Be-
triebssystem gefunden werden. Ggf. die ange-
is used for other purposes than originally intend -
ed, if it is not correctly connected, or not repaired
in an expert way.
If the microphone is to be put out of op-
eration definitively, take it to a local recy -
cling plant for a disposal which is not
harmful for the environment.
3 Setting into Operation

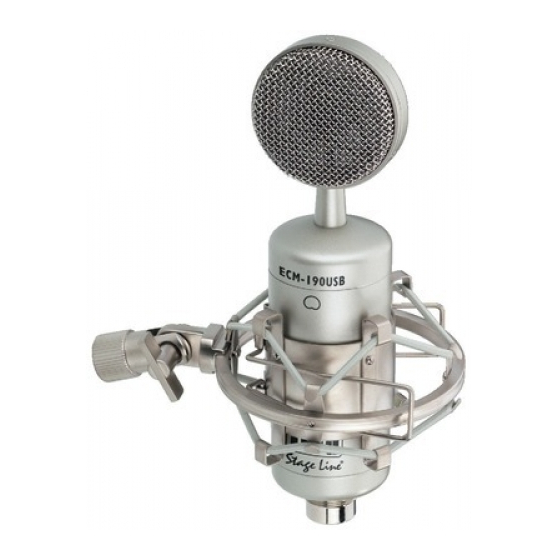

1) Screw the supplied microphone support (spider)
onto a stand with 16 mm (
two wire brackets at the support together and in-
sert the microphone.
2) Release the wing screw at the support, position
the microphone so that the front side of the mi-
crophone (with the symbol ) is directed towards
the sound source, and retighten the screw.
3) Boot up the computer.
4) Connect the supplied cable to the microphone
and to the USB connection of the computer: The
microphone is recognized by the operating sys-
.
tem as a USB audio input unit. The required
drivers – standard drivers of the operating sys-
tem – are automatically installed.
(In some cases it may be necessary to make a
manual path assignment of the drivers if these
are not automatically found by the operating sys-
tem. If necessary, install the required drivers via
the original CD of the operating system if they are
not available on the computer.)
© by MONACOR INTERNATIONAL GmbH & Co. KG, Bremen, Germany. All rights reserved.
forderten Treiber über die Betriebssystem-Origi-
nal-CD nachinstallieren, wenn sie nicht auf dem
Computer vorhanden sind.)
5) Die verwendete Audio-Software aufrufen und dort
die Einstellungen für die Mikrofonaufnahme vor-
nehmen (→ Bedienungsanleitung der Audio-Soft-
ware).
4 Technische Daten
System: . . . . . . . . . . . . . . . . Back-Elektret / Niere
Frequenzbereich: . . . . . . . . 20 – 18 000 Hz
Empfindlichkeit, Impedanz: . 12,5 mV/ Pa bei 1 kHz, 200 Ω
Maximaler Schalldruck: . . . . 130 dB
5
/ ") schrauben.
8
Signal / Rausch-Abstand: . . . 76 dB
A / D-Wandler: . . . . . . . . . . . 16 Bit bei 48 kHz Abtastrate
Stromversorgung: . . . . . . . . 5 V über USB-Schnitt stelle
Anschluss am Mikrofon: . . . USB-Buchse Typ B
Mikrofonkabel: . . . . . . . . . . 3-m-USB-Kabel (Stecker Typ A
Anschlussstandard: . . . . . . USB 1.1, USB 2.0
Abmessungen, Gewicht: . . . 56 × 195 × 46 mm, 430 g
erforderliches Betriebssystem:
Windows 98 SE, Windows ME, Windows 2000, Windows XP,
Windows Vista, Mac OS 9, Mac OS X
Änderungen vorbehalten.
Windows ist ein registriertes Warenzeichen der Microsoft Corporation in
den USA und anderen Ländern.
Mac OS ist ein registriertes Warenzeichen von Apple Computer, Inc. in
den USA und anderen Ländern.
5) Call the audio software used to make the adjust-
ments for the microphone recording (→ operating
instructions of the audio software).
4 Specifications
System: . . . . . . . . . . . . . . . . back electret / cardioid
Frequency range: . . . . . . . . 20 – 18 000 Hz
Sensitivity, impedance: . . . . 12,5 mV/ Pa at 1 kHz, 200 Ω
Max. SPL: . . . . . . . . . . . . . . 130 dB
S / N ratio: . . . . . . . . . . . . . . 76 dB
A / D converter: . . . . . . . . . . 16 bit at 48 kHz sampling rate
5 / ") thread. Press the
8
Power supply: . . . . . . . . . . . 5 V via USB interface
Connection at the
microphone: . . . . . . . . . . . . USB jack type B
Microphone cable: . . . . . . . 3 m USB cable
Connection standard: . . . . . USB 1.1, USB 2.0
Dimensions, weight: . . . . . . 56 × 195 × 46 mm, 430 g
Required operating system:
Windows 98 SE, Windows ME, Windows 2000, Windows XP,
Windows Vista, Mac OS 9, Mac OS X
Subject to technical modification.
Windows is a registered trade mark of the Microsoft Corporation in the
USA and other countries.
Mac OS is a registered trade mark of Apple Computer, Inc., in the USA
and other countries.
auf Stecker Typ B)
(plug type A to plug type B)

Polardiagramm (bei 1 kHz)
Polar pattern (at 1 kHz)
