del aparato. Si no es posible, deberemos
asegurar esta entrada de aire para la
combustión, mediante su correspondiente
rejilla en la parte inferior de la campana
(además de las rejillas de aireación de la
campana).
2.3.8.1. Opciones de instalación en
relación a la entrada de aire para
combustión y la salida del aire caliente
En relación a la entrada de aire para la
combustión (si es aire procedente del
exterior o lo es del interior del habitáculo
en el que está el aparato) y la salida del
aire caliente (si es aire que sale por
convección natural o lo es por convección
forzada mediante una turbina), habrá
diferentes modos instalación que habrá
que tener en cuenta para que haya un
correcto funcionamiento de los aparatos
INCA. A continuación se describe cada una
de estas opciones, ayudada de una imagen
y según esta leyenda:
Leyenda para esquemas de opciones de
instalación según entrada de aire para
combustión y salida de aire caliente:
1 Rejilla de salida de aire caliente
2 Rejilla de entrada de aire para
combustión
3 Tubo flexible
4 Tobera de entrada de aire para
combustión
5 Entrada de aire para combustión desde
el exterior
OPCIÓN A: Entrada de aire para la
combustión desde
habitáculo y salida de aire caliente por
convección natural (sin turbina).
Para esta opción, no sería necesario
conducir el aire caliente mediante tubo
flexible hasta las rejillas de salida de aire
caliente como se ve en la imagen, ni
tampoco desde la rejilla de entrada de aire
para la combustión hasta la tobera de
entrada de aire de combustión al hogar.
INSTRUCCIONES PARA EL INSTALADOR
el interior del

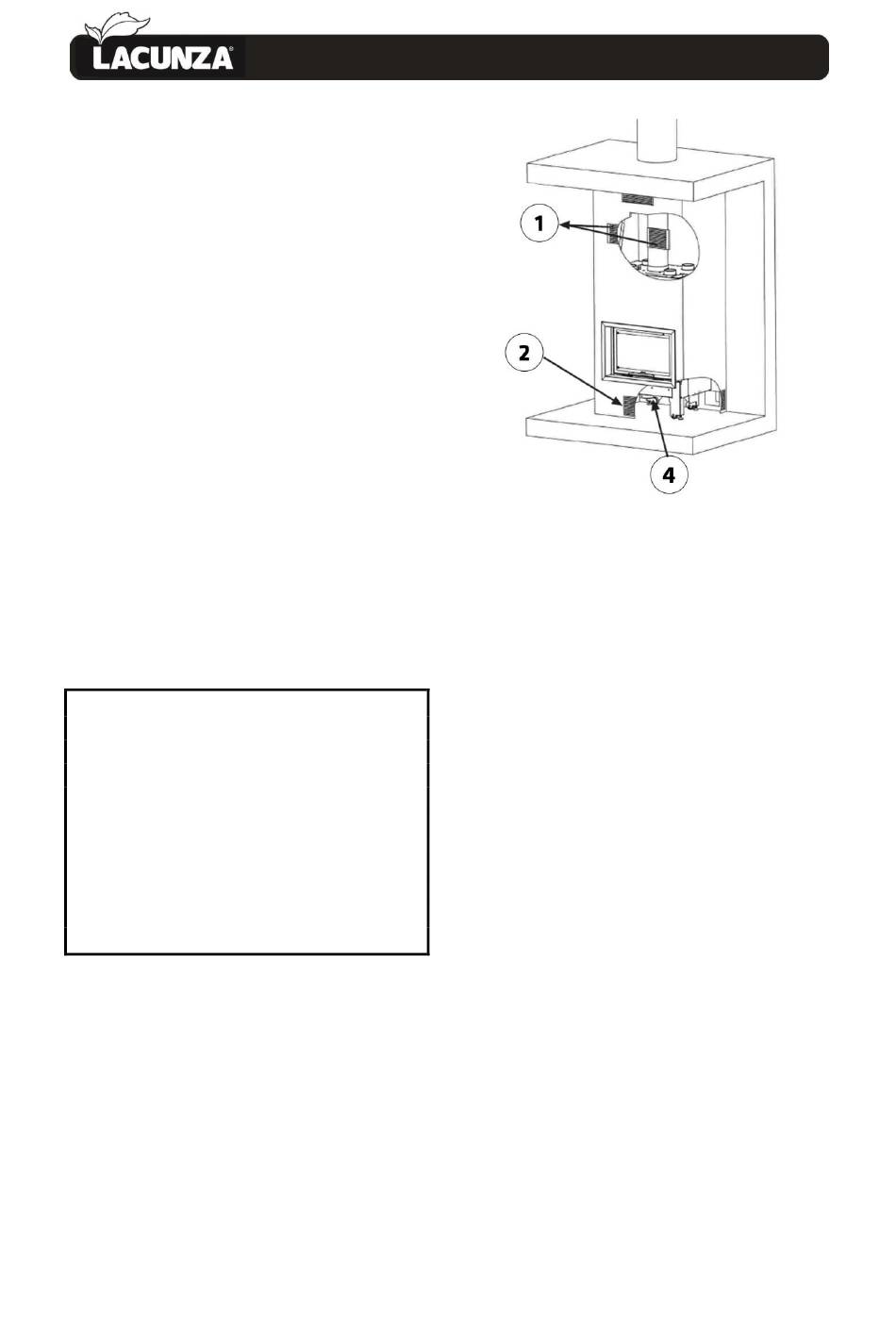

Figura nº7 - Imagen descriptiva de
Opción A
OPCIÓN B: Entrada de aire para la
combustión desde
habitáculo y salida de aire caliente por
convección forzada (con turbina)
Para esta opción, el aire caliente se
podría conducir mediante tubo flexible
desde las toberas de salida de aire caliente
del aparato hasta las rejillas de salida de
aire caliente del revestimiento, o hasta
otras habitaciones, y además se podría
regular el caudal de aire requerido en cada
momento mediante el potenciómetro de la
turbina. Hay posibilidad de 4 tomas (sería
conveniente tapar las toberas que no se
vayan a utilizar). Por otro lado, es
importante que la entrada de aire para la
combustión sea conducida en este caso
con tubo flexible desde la rejilla exterior
del revestimiento hasta la tobera de
entrada de aire para combustión, para
evitar que interfiera con el aire de
aspiración de la turbina.
