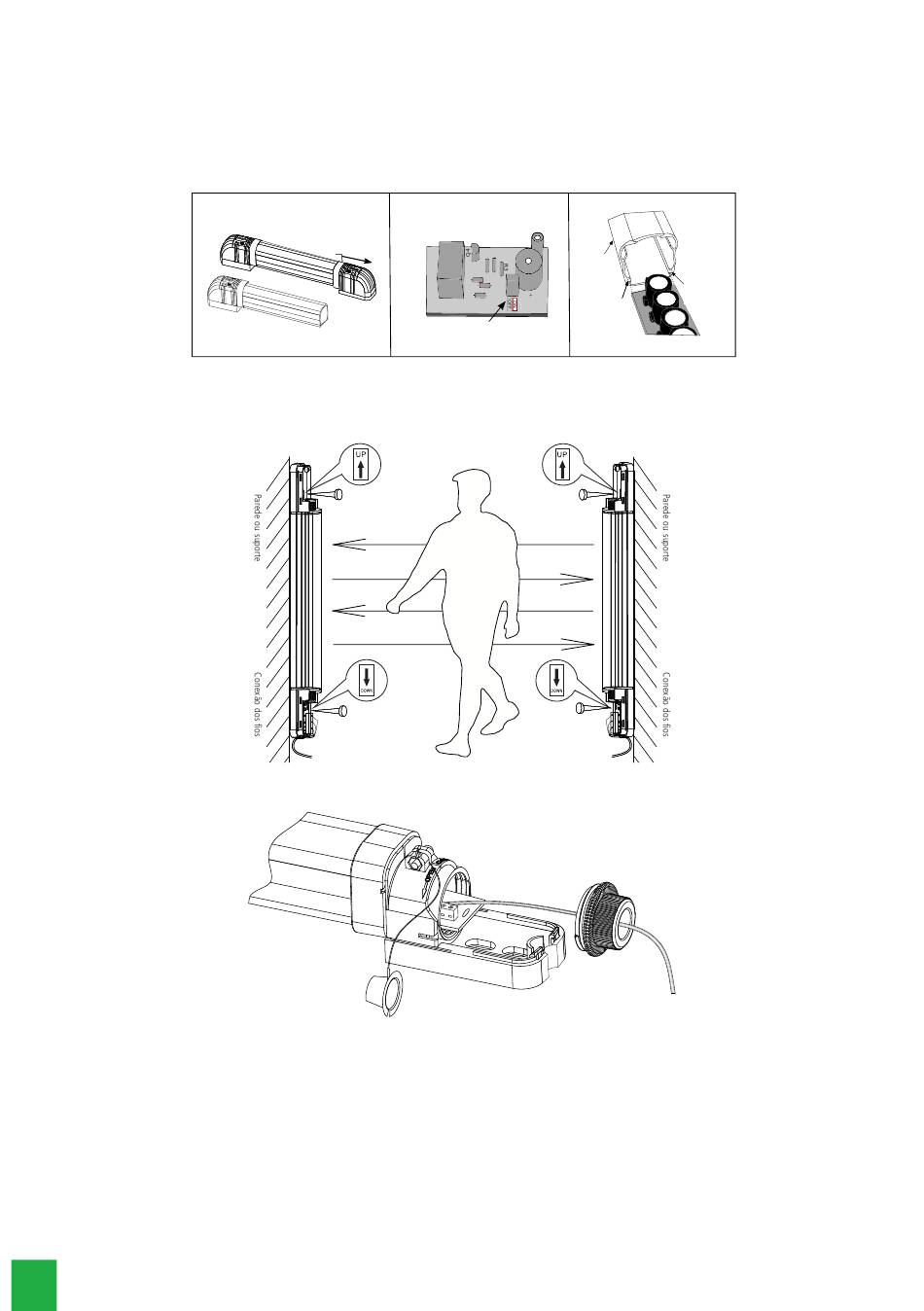

Siga los pasos a continuación para realizar esta configuración:
1. Tire de la base del tubo de aluminio;
2. Retire la placa y el Jumper del Buzzer (Jumper J6);
3. Coloque la placa de nuevo en el tubo de aluminio mientras observa la ranura y luego coloque la base del tubo de
aluminio.
1
1
4. Con los sensores configurados correctamente, asegure el transmisor y el receptor de modo que queden alineados vertical
y horizontalmente. Instale el lado de la entrada de cables hacia abajo. Instale siempre los sensores en una posición en la
que se interrumpa el mayor número de haces;
5. Pase el cable por la protección que se indica a continuación para conectarlo al bloque de terminales;
6. Encienda la alimentación de acuerdo con la polaridad indicada en la placa del receptor y transmisor (12 ~ 18 Vcc).
Después de eso, conecte los cables de alarma a la entrada de zona de la central de alarma;
10
2
Base de tubo
2
de aluminio
Base Tubo
de Alumínio
K1
Jumper Buzzer (J6)
Jumper Buzzer (J6)
3
3
R9 R1
Tubo de
B1
aluminio
R50
R5
J6
R10 Canaleta de
encaje de la
placa
Canaleta de
encaje de la
placa
