LÍNEA DE DESCARGA
Véase ANEXO B: TABLA DE SUGERENCIAS PARA LA INSTALACIÓN fig. 1 – 13.
• Comprobar que entre la línea de aspiración y la de descarga, hay una presión positiva de al menos,
50÷100 Kpa; si las condiciones de la planta no permiten una diferencia de presión positiva, instale
una válvula de contrapresión en la bomba de descarga (fig. 6) o en la parte inferior del depósito de
aspiración (fig. 7) o eleve el conducto de descarga (fig. 8)
• Por razones de seguridad, es obligatorio instalar una válvula de alivio de presión para prevenir
riesgos como consecuencia de sobrepresiones inesperadas; la descarga de la válvula de alivio de
presión debería estar visible y/o conducido de vuelta al depósito o a un sistema de drenaje
• No recomendamos conducir la descarga de la válvula de alivio de presión hacia la línea de aspiración
de la bomba (fig. 9)
• En caso de que se haya instalado una válvula de contrapresión, la válvula de alivio presión debe
instalarse tal y como se muestra en la fig. 10
• Se recomienda la instalación de manómetros que tengan un rango del 20% superior al del ajuste de
la válvula de alivio de presión.
• Para reducir la pulsación del flujo, es muy recomendable instalar un amortiguador de pulsaciones
cerca de la válvula de descarga de la bomba.
Los amortiguadores más utilizados son:
• Amortiguadores con contacto directo entre el líquido de proceso y el colchón de gas/aire (cámara de
aire); este tipo es funcional pero precisa de constantes revisiones y restablecimientos del colchón de
aire atmosférico.
• Los amortiguadores con diafragma o bolsa que separan el gas/aire del líquido de proceso,
normalmente están previamente cargados con una presión equivalente al 60÷-75% de la presión de
funcionamiento máxima de la bomba cuando están instaladas en la línea de descarga de la misma
Dichos amortiguadores requieren revisiones periódicas para comprobar la integridad del diafragma/bolsa y
la correcta presión de pre-carga; deben seleccionarse considerando la compatibilidad química del material
de construcción del diafragma/bolsa.
Si la bomba descarga en una línea despresurizada, se recomienda instalar una válvula antirretorno.
Al instalar la bomba y los accesorios, se recomienda la instalación de las válvulas
antirretorno para facilitar las operaciones de mantenimiento. Véase fig. 13 en ANEXO
B: TABLA DE SUGERENCIAS DE INSTALACIÓN para instalación típica.
Observe las siguientes instrucciones al bombear líquidos que tiendan a cristalizar o elementos suspendidos
que tiendan a sedimentar:
• Mantenga los elementos suspendidos debidamente agitados para evitar la sedimentación
• Evite la instalación de líneas verticales sobre la boquilla de descarga de la bomba
• Antes de detener la bomba, inicie el ciclo de lavado de la misma y de los conductos
• El diseño de las líneas de aspiración y descarga debería permitir el vaciado completo.
SPR0136046

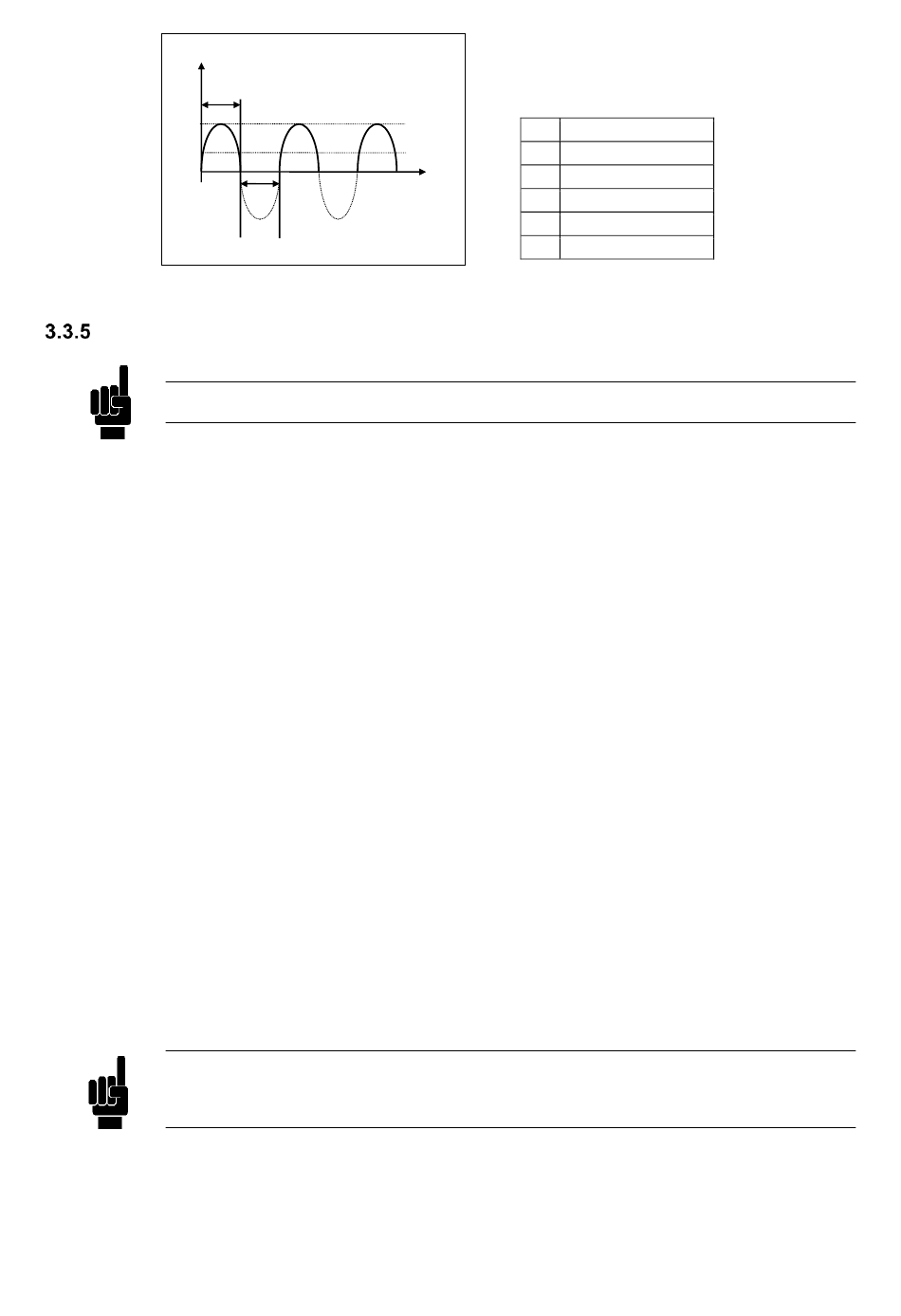

Q
a
x Q
A
b
Rev.1.0
= 3.14
M
Q
Q Caudal
Q
A
Q Caudal medio
A
t
Q Caudal máximo
M
a Carrera descarga
b Carrera de aspiración
t Tiempo
NOTA
NOTA
ES 14
